6 WIKA Руководство по эксплуатации моделей TG53, TG54

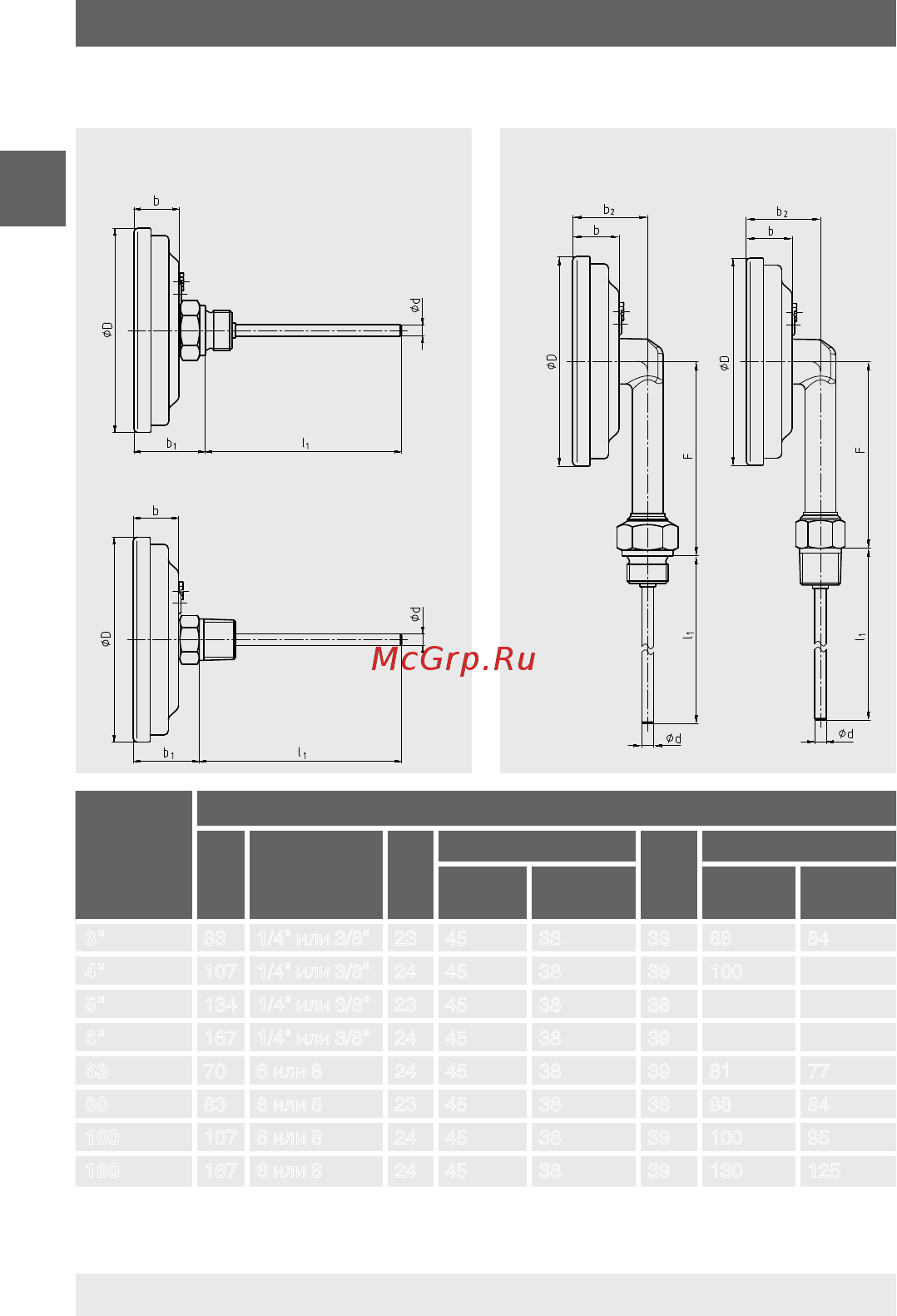

2.3 Размеры в мм/дюймах

Ном.

диаметр

Размеры в мм/дюймах

Ø D Ø d b b

G ½ B,

G ¾ B

½ NPT, ¾

NPT

G ½ B,

G ¾ B

½ NPT,

¾ NPT

3" 83 1/4" или 3/8" 23 45 38 38 88 84

4" 107 1/4" или 3/8" 24 45 38 39 100 95

5" 134 1/4" или 3/8" 23 45 38 38 113 109

6" 167 1/4" или 3/8" 24 45 38 39 130 125

63 70 6 или 8 24 45 38 39 81 77

80 83 6 или 8 23 45 38 38 88 84

100 107 6 или 8 24 45 38 39 100 95

160 167 6 или 8 24 45 38 39 130 125

1) При диапазонах шкалы ≥ 0 ... 300 °C размеры увеличиваются на 40 мм

14183333.01

14183334.01

Присоединение сзади (по центру)

Резьба G

Резьба NPT

Присоединение снизу (радиальное)

2. Конструкция и принцип действия
