WIKA R73.160 [13/15] Модель f73 00 с накладным штоком капиллярная трубка и фланцем для монтажа на поверхности
![WIKA R73.160 [13/15] Модель f73 00 с накладным штоком капиллярная трубка и фланцем для монтажа на поверхности](/views2/1559040/page13/bgd.png)
Номинальный
диаметр
Размеры в мм Масса
в кг
Ном. диаметр b
1
d
1
d
2
d
3
D
1
D
2
100 54 117 132 4,8 101 99 1,4
160 53 178 196 5,8 161 159 1,8
Страница 13 из 15WIKA типовой лист TM 73.01 ∙ 07/2017

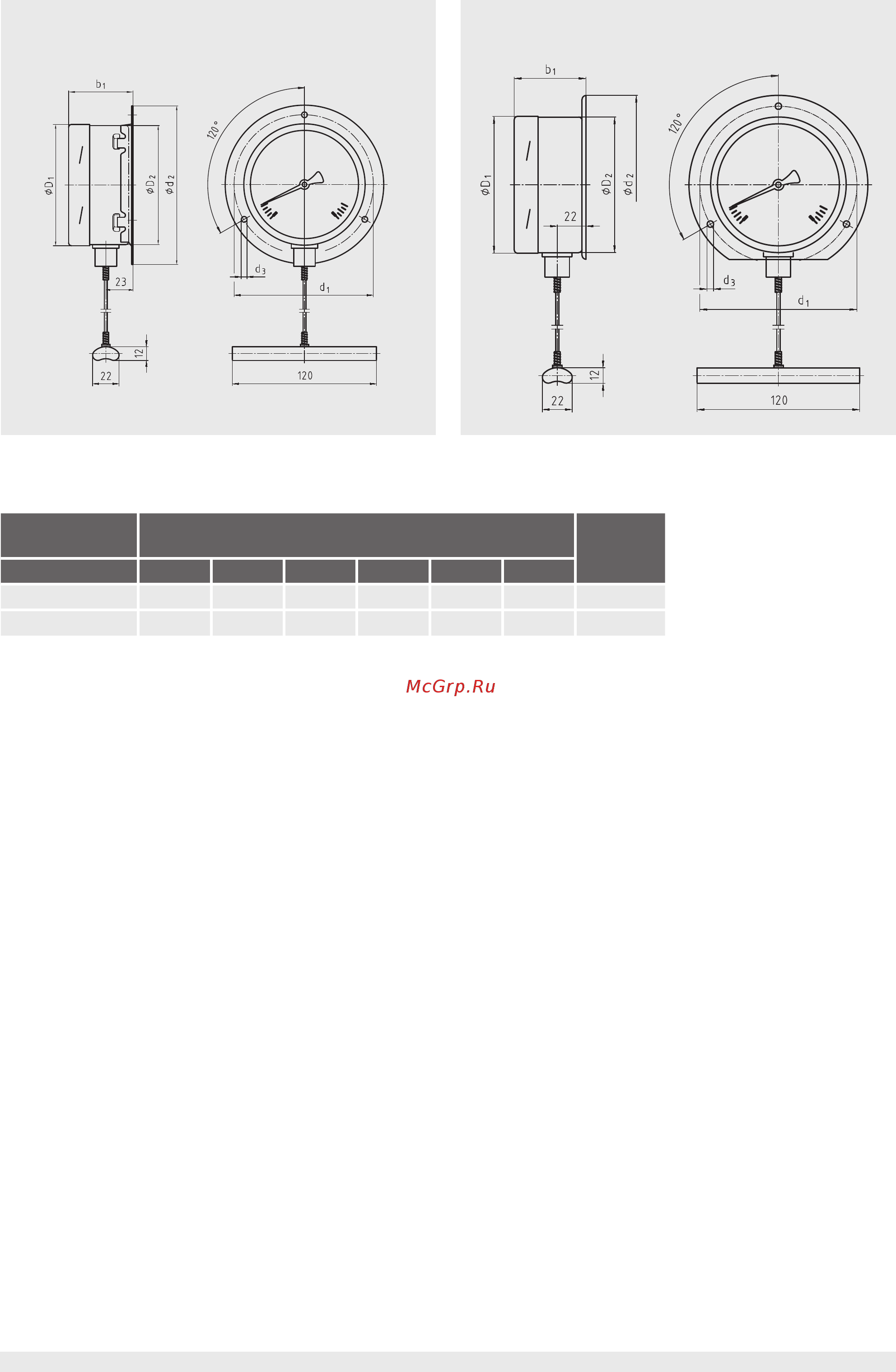

Модель F73.160, с накладным штоком
Капиллярная трубка и фланцем для монтажа
на поверхности
3107949.02
Модель F73.100, с накладным штоком
Капиллярная трубка и фланцем для монтажа
на поверхности
14126563.01
Содержание
- Манометрический термометр модель 73 версия из нержавеющей стали 1
- Механические средства измерения температуры 1
- Описание 1
- Особенности 1
- Применение 1
- Дополнительно 2
- Стандартная версия 2
- Диапазон шкалы в c 3
- Диапазон шкалы в c диапазон измерения в c шаг шкалы в c предел погрешности c 3
- Диапазоны измерения и шкалы 3
- Конструкция 1 2 и 3 s 4 и 5 3
- Минимальные значения погружной длины 3
- Модели a73 присоединение сзади и r73 присоединение снизу 3
- Пределы погрешности en 13190 градуировка шкалы по стандарту wika 3
- C модели a73 r73 s73 4
- Диапазон шкалы в c 4
- Длина капиллярной трубки в м 1 5 1 10 1 15 4
- Конструкция 1 2 и 3 s 4 и 5 4
- Конструкция s 1 2 3 4 и 5 4
- Модель f73 версия с капилляром 4
- Модель s73 присоединение сзади регулируемый шток и циферблат 4
- 100 140 200 240 290 мм 5
- 63 100 160 200 250 мм 5
- 80 140 180 230 мм 5
- 89 126 186 226 276 мм 5
- Конструкция 1 гладкий шток без резьбы стандартная погружная длина 5
- Конструкция 2 гайка с наружной резьбой стандартная погружная длина 5
- Конструкция 3 накидная гайка стандартная погружная длина 5
- Ном диаметр размеры в мм 5
- Ном диаметр технологическое присоединение размеры в мм 5
- Стандартная конструкция присоединение с наружной резьбой 5
- Стандартная погружная длина 5
- Технологическое присоединение 5
- 100 160 200 250 мм 6
- 40 мм 6
- Дополнительно присоединение с накидной гайкой m24 x 1 5 и свободное резьбовое присоединение m18 x 1 5 6
- Конструкция 4 компрессионный фитинг скользящий по штоку погружная длина 6
- Конструкция 5 накидная гайка и свободное резьбовое присоединение стандартная погружная длина 6
- Конструкция 6 компрессионный фитинг скользящий по капилляру герметичный компрессионный фитинг 6
- Ном диаметр технологическое присоединение размеры в мм 6
- Переменная длина l 6
- Переменная длина датчика l стандартное 200 мм для ø d 6 мм стандартное 170 мм для ø d 8 мм стандартное 100 мм для ø d 10 мм 6
- Погружная длина 6
- 200 мм для ø d 10 мм 7
- 300 мм для ø d 6 или 8 мм 7
- 400 мм длина датчика l стандартно 200 мм для ø d 6 мм стандартно 170 мм для ø d 8 мм стандартно 100 мм для ø d 10 мм 7
- Длина датчика l стандартно 200 мм для ø d 6 мм стандартно 170 мм для ø d 8 мм стандартно 100 мм для ø d 10 мм 7
- Конструкция 6 компрессионный фитинг скользящий по капилляру со спиральный защитным рукавом герметичный компрессионный фитинг 7
- Конструкция 6 компрессионный фитинг скользящий по спиральному защитному рукаву негерметичный компрессионный фитинг 7
- Конструкция 7 компрессионный фитинг на корпусе 7
- Может соответствовать длине датчика l если на штоке необходим дополнительный компрессионный фитинг длина датчика l возрастает как минимум на 60 мм 7
- Ном диаметр технологическое присоединение размеры в мм 7
- Переменная длина датчика l стандартно 200 мм для ø d 6 мм 7
- Погружная длина 7
- Примечание к конструкциям 6 6 6 и 7 в некоторых вариантах рабочая длина 7
- Стандартно 100 мм другие по запросу 7
- Стандартно 170 мм для ø d 8 мм стандартно 100 мм для ø d 10 мм 7
- Модель a73 присоединение сзади модель r73 присоединение снизу 8
- Модель s73 присоединение сзади регулируемый шток и циферблат 8
- Ном диаметр размеры в мм масса в кг 8
- Размеры в мм 8
- Таблица размеров для модели a73 и r73 8
- Таблица размеров для модель s73 8
- Модель f73 с капилляром и монтажным кронштейном модель f73 с капилляром и фланцем для монтажа на панели 9
- Модель f73 с капилляром и трехкантовой рамкой с зажимной скобой 9
- Номинальный диаметр размеры в мм масса в кг 9
- Модель f73 00 с капилляром и фланцем для монтажа на поверхности 10
- Модель f73 60 с капилляром и фланцем для монтажа на поверхности 10
- Номинальный диаметр размеры в мм масса в кг 10
- Модель a73 с накладным штоком присоединение сзади bm модель r73 с накладным штоком присоединение снизу lm 11
- Модель s73 с накладным штоком присоединение сзади регулируемый шток и циферблат 11
- Модель номинальный диаметр размеры в мм масса в кг 11
- Модель f73 с накладным штоком капиллярная трубка и монтажный кронштейн 12
- Модель f73 с накладным штоком капиллярная трубка и трехкантовая рамка с зажимной скобой 12
- Модель f73 с накладным штоком капиллярная трубка и фланец для монтажа на поверхности 12
- Номинальный диаметр размеры в мм масса в кг 12
- Модель f73 00 с накладным штоком капиллярная трубка и фланцем для монтажа на поверхности 13
- Модель f73 60 с накладным штоком капиллярная трубка и фланцем для монтажа на поверхности 13
- Номинальный диаметр размеры в мм масса в кг 13
- Инструкции по монтажу накладного штока 14
- Защитная гильза 15
- Нормативные документы 15
- Сертификаты дополнительно 15
