WIKA A74.100 [6/42] Условия монтажа

Условия монтажа

12099431 07/2009 RU

WIKA Руководство по эксплуатации. Манометрические термометры 6

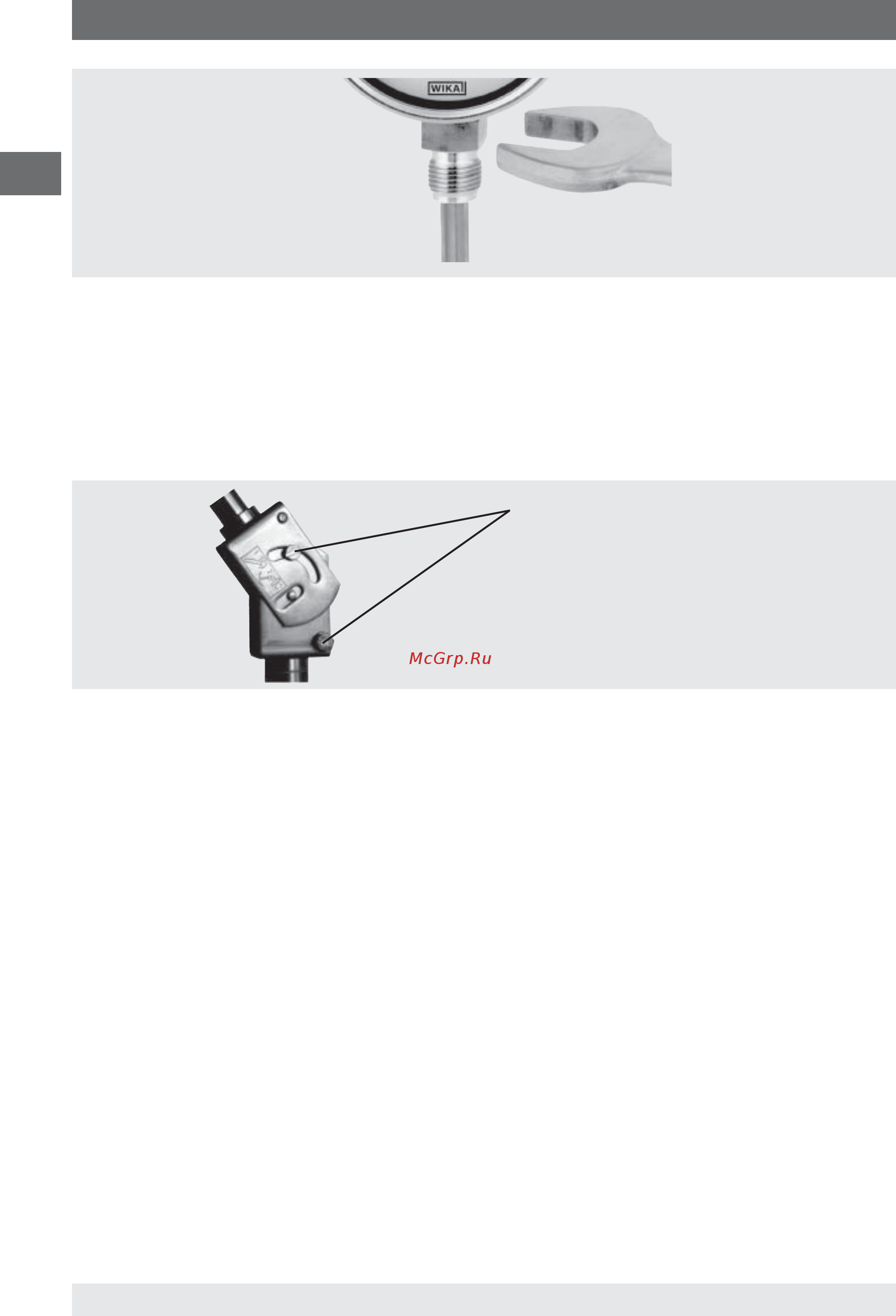

При монтаже термометров с поворотными или наклонными корпусами

необходимо выполнять следующее:

1. Ослабить резьбовые переходники (или накидные гайки) на штоке.

2. Ослабить шестигранные болты и шлицевые винты на наклонном

устройстве.

3. Установите корпус в желаемое положение, затяните шестигранные

болты и шлицевые винты, затем окончательно затяните резьбовые

переходники (или накидные гайки) на штоке.

При использовании защитной гильзы конец штока термометра не



должен касаться ее дна

Капилляры должны быть защищены от сгибания. Минимальный радиус



изгиба - не менее 6 мм. Любые повреждения целостности капилляра

могут привести к выходу прибора из строя.

Если шток установлен в месте, подверженном ударным или



вибрационным воздействиям, то капилляр должен быть свернут

несколько раз в петлю. Также необходимо убедиться, что капилляр

не натягивается на длине между местом его крепления к штоку и

ближайшей точкой, в которой он жестко закреплен. Любые чрезмерно

длинные кабели или капилляры должны также быть свернуты в петли,

чтобы предотвратить их повреждение.

Не допускается приварка/припайка капилляра, а также его жесткое 

механическое крепление при монтаже, поскольку это может повредить его.

Монтаж при

помощи ключа

ослабить

Не забудьте ослабить винты с

противоположной стороны!
