WIKA Типовой лист TM 75.01 · 07/2015
Страница 3 из 5

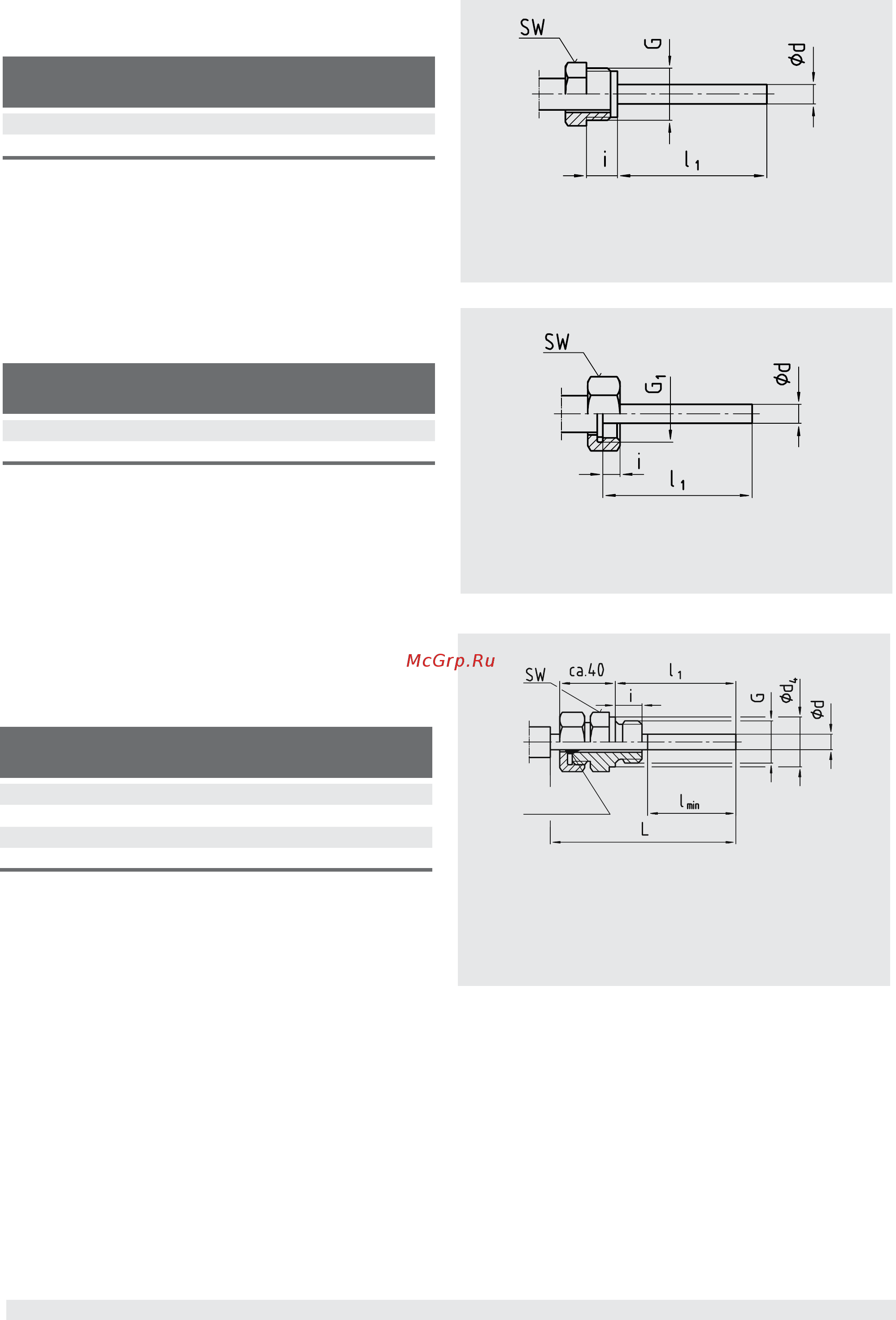

Тип 2, внешняя гайка
Стандартные длины штока l
1
: 80, 140, 180, 230 мм
Ном.размер Присоединение Размеры в мм
НР G i SW Диа. d
100 G 1/2 B 20 27 13
G 3/4 B 22 32 13
Пояснение:
G Внешяя резьба
i Длина резьбы
SW Ключ
d Диаметр штока
Тип 3, накидная гайка
Стандартные длины штока l
1
: 89, 126, 186, 226, 276 мм
Ном.размер Присоединение Размеры в мм
НР G i SW Диа. d
100 G 1/2 8.5 27 13
G 3/4 10.5 32 13
Пояснение:
G
1
Внутренняя резьба
i Длина резьбы
SW Ключ
d Диаметр штока
3073050.03(G1)
Способы присоединения
3073050.03(G2)
Тип 4, компресионный фитинг (скользящий по штоку)
Длина щтока l
1
= различна Длина L = l
1
+ 40 мм
Упл.кольцо
Ном.размер
Присоединение
Размеры в мм
НР G i SW d
4
Диа. d
100 G 1/2 B 14 27 26 13
G 3/4 B 16 32 32 13
1/2 NPT 19 22 - 13
3/4 NPT 20 30 - 13
Пояснение:
G Внешняя резьба
i Длина резьбы
d
4
Диаметр уплотнения
SW Ключ
d Диаметр штока
