2 Программирование
2.1 Программирование
2.1.1 Программирование с помощью
цифровой
панели местного
управления (NLCP)
FC 360 поддерживает графическую и цифровую местные
панели
управления, а также закрывающие щитки. В этой
главе дано описание программирования с
использованием NLCP.
УВЕДОМЛЕНИЕ
Преобразователь частоты может быть
запрограммирован
с ПК через COM-порт RS-485 с
помощью программы настройки Программа
настройки MCT-10. Используйте код 130B1000 для
заказа программы или загрузите ее с веб-сайта
компании Danfoss:www.danfoss.com/BusinessAreas/
DrivesSolutions/softwaredownload.

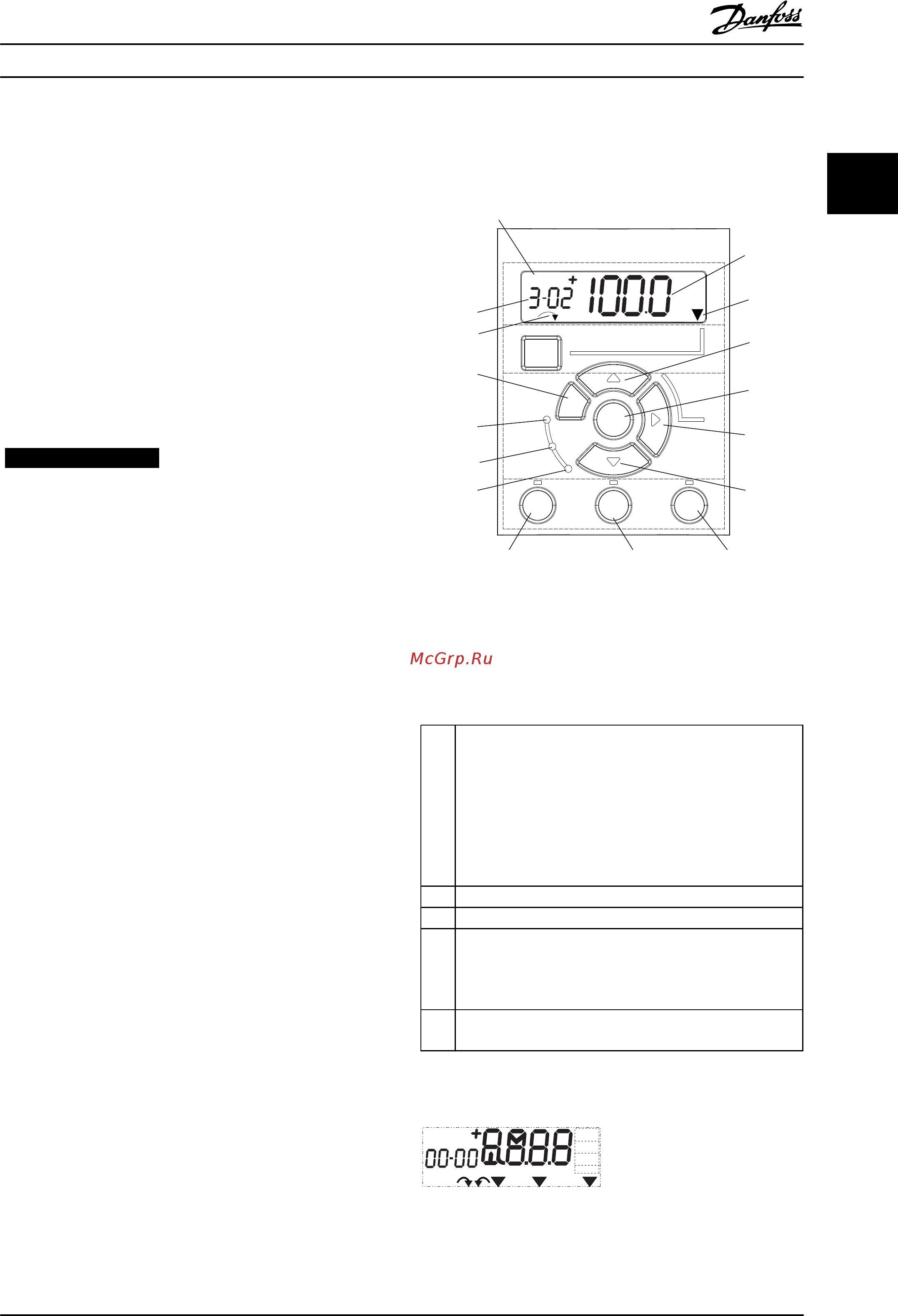

2.1.2 LCP 21
LCP 21 разделена на четыре функциональные зоны.
A.
Цифровой дисплей
B. Кнопка меню
C. Навигационные кнопки и световые
индикаторы (светодиоды)
D. Кнопки управления и световые индикаторы
(светодиоды)
130BC506.10
Setup 1
A
B
C
D
5
12
13 14 15
10
11
10
9
6
7
8
4
1
2
3
Menu
Status
Quick
Menu
Main
Menu
Hand
On
O
Reset
Auto
On
Back
OK
On
Warn
Alarm
Рисунок 2.1 Внешний
вид LCP 21
A. Цифровой дисплей
Жидкокристаллический дисплей имеет фоновую
подсветку с одной цифровой строкой. Все данные
отображаются на LCP.
1 Номер набора показывает активный набор и
редактируемый
набор. Если один и тот же набор
является и активным, и редактируемым, отображается
только номер активного набора (заводская настройка).
Если активный и редактируемый наборы разные, на
дисплее отображаются оба номера (набор 12).
Мигающий номер означает редактируемый набор
параметров.
2 Номер параметра.
3 Значение
параметра.
4 Направление вращения двигателя показано слева в
нижней
части дисплея и обозначается небольшой
стрелкой, направленной либо по часовой стрелке, либо
против часовой стрелки.
5 Треугольник показывает, что LCP находится в меню
состояния,
быстром меню или главном меню.
Таблица 2.1 Пояснения к Рисунок 2.1
130BD135.10
Setup 12
INDEX
AHP
VkW
srpm
Hz%
n2n1
n3
p5 p4
p3 p2 p1
Рисунок 2.2 Отображаемая информация
Программирование
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
13
2 2
