32

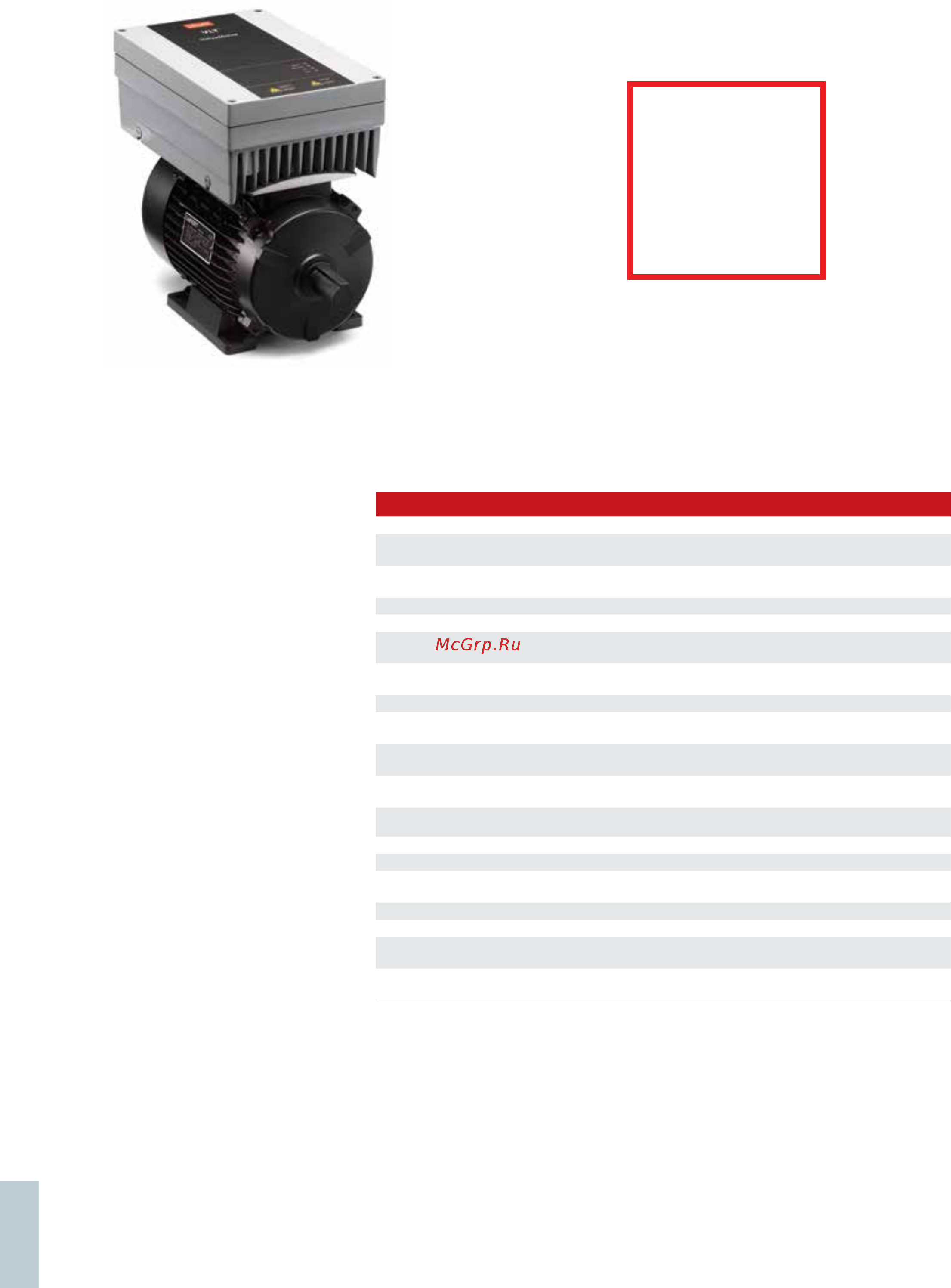

VLT® DriveMotor FCM 106
Прост в установке и может быть поставлен как с двигателем на постоянных
магнитах так и обычным асинхронным двигателем.
Обладая широким диапазоном
стандартных встроенных функций
привода для насосов и вентиляторов,
VLT® DriveMotor FCM 106 представляет
собой решение задачи управления
высокоспециализированными малога-
баритными двигателями в интервале
мощностей 0,55-7,5 кВт.
Данное устройство поставляется с
приводом, уже установленным на
двигатель на постоянных магнитах или
асинхронный двигатель.
Данный факт позволяет уменьшить
расходы на монтаж и облегчает ввод в
эксплуатацию. Компактная конструкция
позволяет обойтись без шкафа управ-
ления.
Установка привода на двигатель
существенно снижает затраты на
кабели. Привод и двигатель соединя-
ются между собой специальным
разъемом, что упрощает монтаж и
демонтаж.
Данное устройство является частью
концепции Danfoss EC+, которая
позволяет добиваться максимально
энергоэффективных решений на базе
приводов Danfoss.
Номенклатура продукции
3 x 380 – 480 В ............................ 0,55 – 7,5 кВт
(с перегрузкой по моменту 110 %)
3 x 380 – 480 В ............................0,55 – 5,5 кВт
(с перегрузкой по моменту 160 %)
Степень защиты корпуса
IP 55 (NEMA 12) .......................... 0,55 – 7,5 кВт
IE4
КПД VLT®
DriveMotor FCM 106
соответствует классу
эффективности IE3 и
IE4 (EN 60034-30-1)
Функция Преимущество
Алфавитно-цифровой дисплей, 7 языков Эффективный ввод в эксплуатацию
Внешнее подключение дисплея в качестве
стандартной функции
Возможность быстрого подключения
Предварительно запрограммированные
данные двигателя
Программирование не требуется
IP 66 (привод) / IP 55 (двигатель) Надежен в сырой и грязной среде
Защита печатных плат по классу 3C3 Надежен в коррозионно-активной среде
Вибрация до 2 g / удары 25 g
(3M6: IEC721-3-3)
Пригоден для любых задач приводов,
монтируемых на электродвигателе
Перегрузка 110 % (0,55–7,5 кВт)
Оптимизирован для работы с
вентиляторами и насосами
Перегрузка 160% (0,55–5,5 кВт) Высокий пусковой крутящий момент
Асинхронный двигатель либо двигатель
с постоянными магнитами
Свободный выбор технологии
электродвигателя
Режим ожидания
Экономит электроэнергию и продлевает
срок службы
Функция автоматической оптимизации
энергопотребления
Дополнительно экономит 5–15 %
электроэнергии
Специальные функции для УКВ
Снижает затраты и экономит
электроэнергию
Специальные функции для насоса Защищает насос и продлевает срок службы
Встроенный ПИ-регулятор Внешний ПИ-регулятор не требуется
Программируемый логический контроллер
Зачастую необходимость в ПЛК/ПЦУ
отпадает
Сигнал управления механическим тормозом Уменьшает объем работы ПЛК
FC-протокол, Modbus RTU, N2 Metasys, BACnet Возможность гибкого соединения
Встроенная шина постоянного тока
Соответствует стандарту EN 61000-6-12,
кабель малой мощности
Встроенные фильтры ЭМС
Соответствует стандартам EN 61800-3,
(C1 и C2) и EN 55011, класс (B и A1)
