6 Предупреждения и аварийные сигналы
6.1 Мониторинг системы
Преобразователь частоты контролирует состояние
питания
на входе, выходных сигналов, коэффициента
мощности двигателя, а также другие рабочие
параметры системы. Предупреждение или аварийный
сигнал не обязательно означают, что проблема связана
с самим преобразователем частоты. Во многих случаях
преобразователь частоты может оповещать о сбое,
связанном с входным напряжением, нагрузкой или
температурой двигателя, внешними сигналами или с
другими параметрами, контролируемыми внутренней
логикой преобразователя частоты. Настоятельно
рекомендуется проверять внешние параметры,
указанные в аварийном предупреждении или сигнале,
подаваемом преобразователем частоты.
6.2 Типы предупреждений и аварийных
сигналов
6.2.1 Предупреждения
Предупреждение выводится в том случае, если
приближается аварийное состояние, или при
ненормальной работе оборудования, вследствие
которого преобразователь частоты может выдать
аварийный сигнал. Предупреждение сбрасывается
автоматически при устранении причины.
6.2.2 Аварийный сигнал с отключением и
аварийный сигнал с отключением и
блокировкой
Аварийный сигнал подается в том случае, если
преобразователь
частоты отключается, т. е.
приостанавливает работу для недопущения
повреждения самого преобразователя или прочего
оборудования. Двигатель останавливается с выбегом.
Логика преобразователя частоты продолжает работать
и контролирует статус преобразователя частоты. После
того как сбой ликвидирован, преобразователь частоты
можно перезагрузить (Reset). После этого он снова
будет готов к работе.
Режим отключения можно сбросить четырьмя
способами:
•
Кнопка [Reset] (Сброс).
•
Команда сброса для цифрового входа
•
Команда
сброса для интерфейса
последовательной связи
•
Автосброс
Очень серьезные неисправности вызывают аварийные
сигналы и отключения с блокировкой, требующие
отключения и включения входного питания перед
сбросом аварийного сигнала любым из 4 способов,
описанных выше.
6.3 Дисплеи предупреждений и
аварийных сигналов
Setup 1
Status
Quick
Menu
Main
Menu
130BD111.10

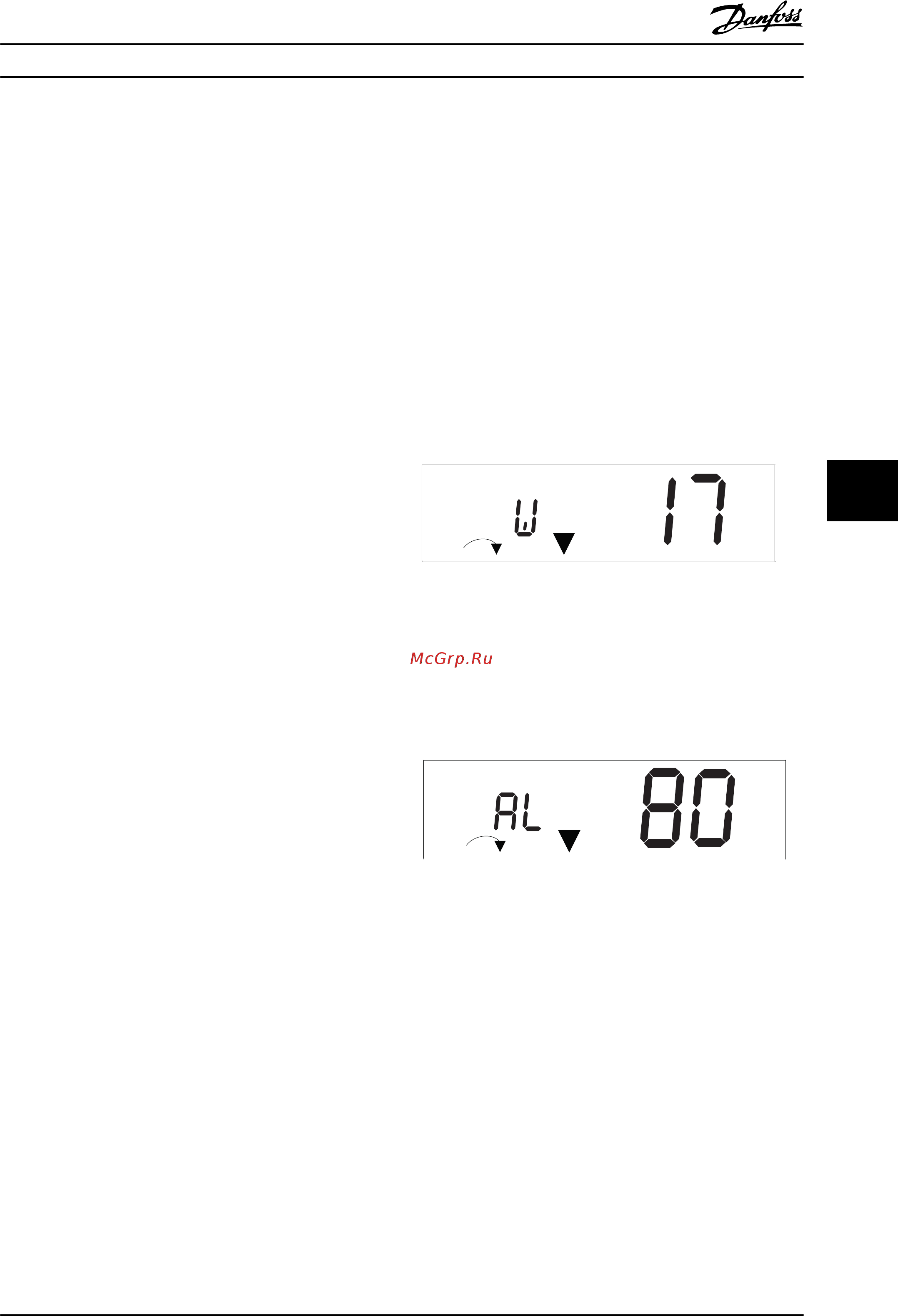

Рисунок 6.1 Дисплеи
предупреждений и аварийных
сигналов
Аварийный сигнал или аварийный сигнал с
отключением
и блокировкой загорается и мигает на
дисплее вместе с кодом аварийного сигнала.
Setup 1
Status Quick
Menu
Main
Menu
130BD112.10
Рисунок 6.2 Аварийный
сигнал/Аварийный сигнал с
отключением и блокировкой
Кроме
вывода текстового сообщения и аварийного кода
на дисплей преобразователя частоты используются
также три световых индикатора состояния.
Предупреждения и аварийные ...
Краткое руководство по VLT
®
AutomationDrive FC 360
MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
37
6 6
