0-24 Display Line 3 Large
Опция: Функция:
[1618] Motor Thermal
[1630] DC Link Voltage
[1633] Brake Energy /2 min
[1634] Heatsink Temp.
[1635] Inverter Thermal
[1636] Inv. Nom. Current
[1637] Inv. Max. Current
[1638] SL Controller State
[1639] Control Card Temp.
[1650] External Reference
[1652] Feedback[Unit]
[1657] Feedback [RPM]
[1660] Digital Input
[1661] Terminal 53 Setting
[1662] Analog Input 53
[1663] Terminal 54 Setting
[1664] Analog Input AI54
[1665] Analog Output 42 [mA]
[1666] Digital Output
[1667] Pulse Input 29[Hz]
[1668] Pulse Input 33 [Hz]
[1669] Pulse Output 27 [Hz]
[1670] Pulse Output 29 [Hz]
[1671] Relay Output
[1672] Counter A
[1673] Counter B
[1679] Analog Output AO45
[1680] Fieldbus CTW 1
[1682] Fieldbus REF 1
[1684] Comm. Option STW
[1685] FC Port CTW 1
[1686] FC Port REF 1
[1690] Alarm Word
[1691] Alarm Word 2
[1692] Warning Word
[1693] Warning Word 2
[1694] Ext. Status Word
[1695] Ext. Status Word 2
[1890] Process PID Error
[1891] Process PID Output
[1892] Process PID Clamped Output
[1893] Process PID Gain Scaled Output
[3450] Actual Position

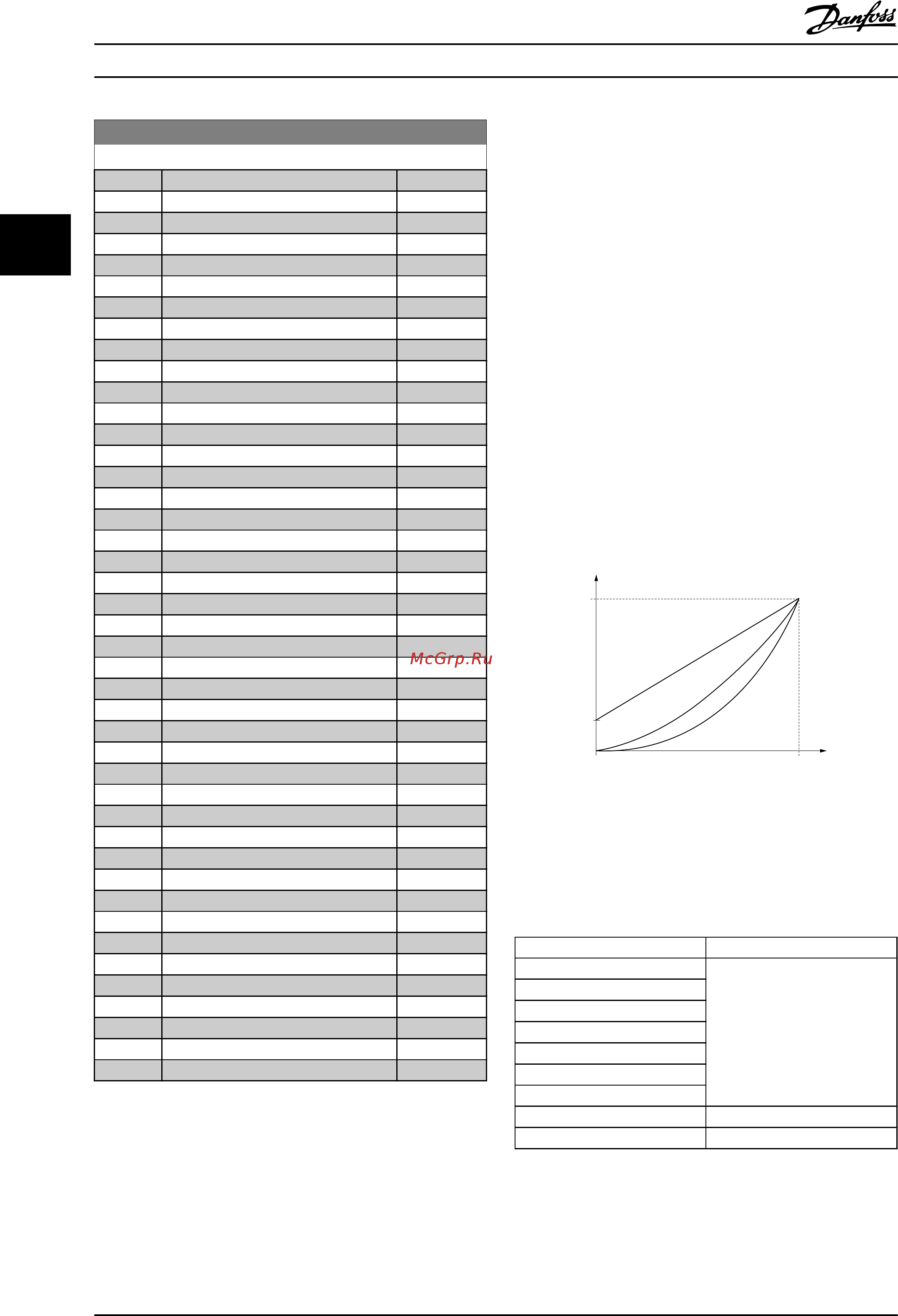

3.1.3 0-3* Показ.МПУ/выб.плз.
Элементы, выводимые на дисплей, можно настроить
различным
образом: *Показания по выбору
пользователя. Значение, пропорциональное скорости
(линейно пропорциональное, пропорциональное
квадрату или кубу скорости, в зависимости от единицы
измерения, выбранной в
0-30 Ед.изм.показания,выб.польз.) *Текст на дисплее.
Текстовая строка сохраняется в параметре.
Показ.по выб.польз.
Отображаемая величина вычисляется, исходя из
установок в 0-30 Ед.изм.показания,выб.польз.,
0-31 Мин.знач.показания, зад.пользователем (только
линейная), 0-32 Макс.знач.показания, зад.пользователем,
4-14 Верхний предел скорости двигателя [Гц] и
фактической скорости.
130BD380.10
0
Custom Readout (Value)
P 16-09
Custom Readout
Unit P 0-30
Max value
P 0-32
Min value
P 0-31
Motor Speed
Motor Speed
High limit
P 4-14 (Hz)
Linear Unit (e.g. Speed and flow)
Quadratic Unit (Pressure)
Cubic Unit (Power)
Liniar
units only
Рисунок 3.1 Показ.по выб.польз.
Соотношение
зависит от вида единицы измерения,
выбранного в 0-30 Ед.изм.показания,выб.польз.:
Единица измерения Зависимость
от скорости
Безразмерная
Линейная
Скорость
Расход,
объем
Расход,
масса
Скорость
Длина
Температура
Давление Квадратичная
Мощность Кубическая
Таблица
3.1 Соотношение между единицей измерения и
скоростью
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
24 MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
33
