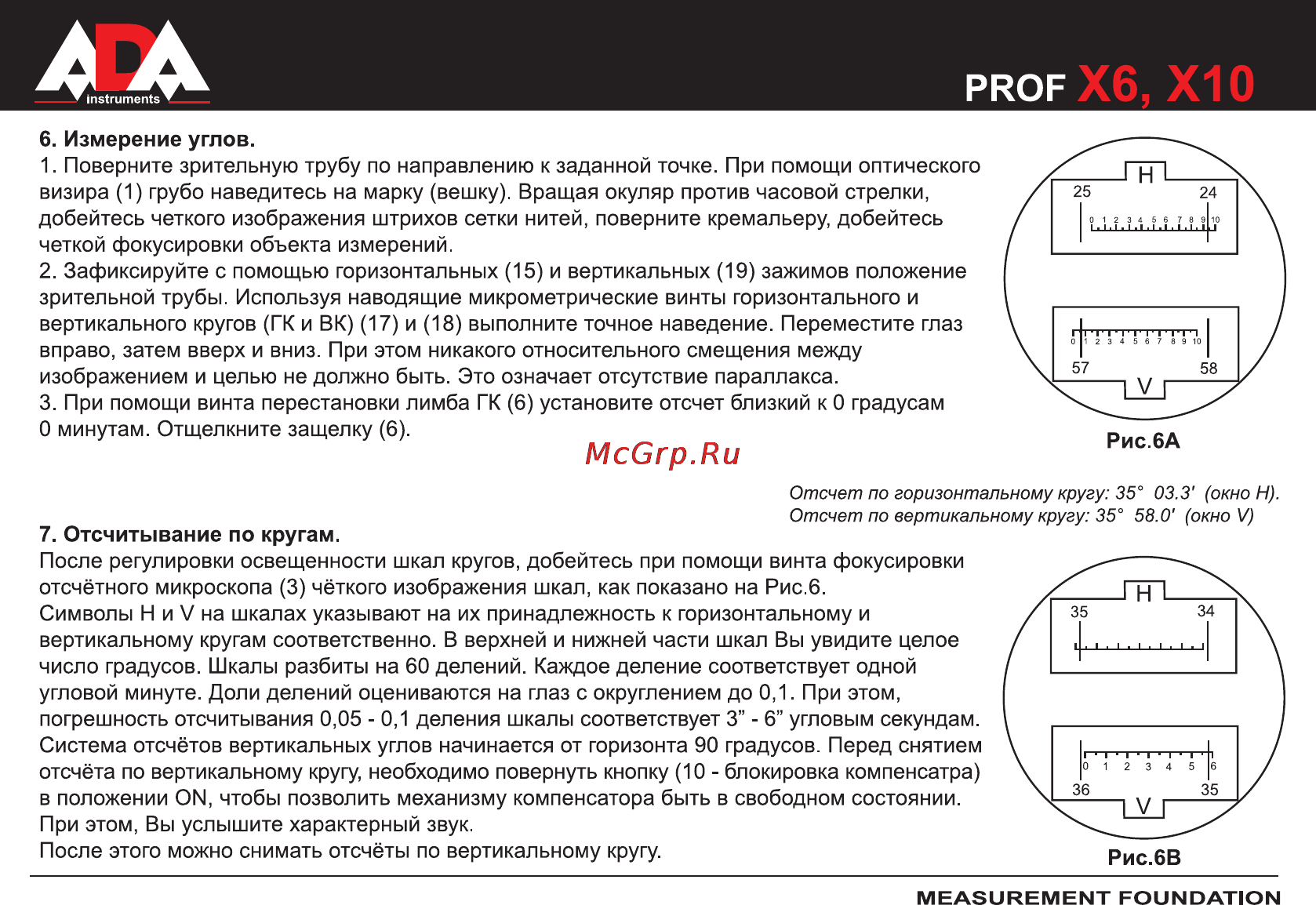

PROF 6 Измерение углов 1 Поверните зрительную трубу по направлению к заданной точке При помощи оптического визира 1 грубо наведитесь на марку вешку Вращая окуляр против часовой стрелки добейтесь четкого изображения штрихов сетки нитей поверните кремальеру добейтесь четкой фокусировки объекта измерений 2 Зафиксируйте с помощью горизонтальных 15 и вертикальных 19 зажимов положение зрительной трубы Используя наводящие микрометрические винты горизонтального и вертикального кругов ГК и ВК 17 и 18 выполните точное наведение Переместите глаз вправо затем вверх и вниз При этом никакого относительного смещения между изображением и целью не должно быть Это означает отсутствие параллакса 3 При помощи винта перестановки лимба ГК 6 установите отсчет близкий к 0 градусам О минутам Отщелкните защелку 6 Отсчет по горизонтальному кругу 35 03 3 окноН Отсчет по вертикальному кругу 35 58 0 окно V 7 Отсчитывание по кругам После регулировки освещенности шкал кругов добейтесь при помощи винта фокусировки отсчётного микроскопа 3 чёткого изображения шкал как показано на Рис 6 Символы Н и V на шкалах указывают на их принадлежность к горизонтальному и вертикальному кругам соответственно В верхней и нижней части шкал Вы увидите целое число градусов Шкалы разбиты на 60 делений Каждое деление соответствует одной угловой минуте Доли делений оцениваются на глаз с округлением до 0 1 При этом погрешность отсчитывания 0 05 0 1 деления шкалы соответствует 3 6 угловым секундам Система отсчётов вертикальных углов начинается от горизонта 90 градусов Перед снятием отсчёта по вертикальному кругу необходимо повернуть кнопку 10 блокировка компенсатра в положении ОМ чтобы позволить механизму компенсатора быть в свободном состоянии При этом Вы услышите характерный звук После этого можно снимать отсчёты по вертикальному кругу 10 MEASUREMENT FOUNDATION
