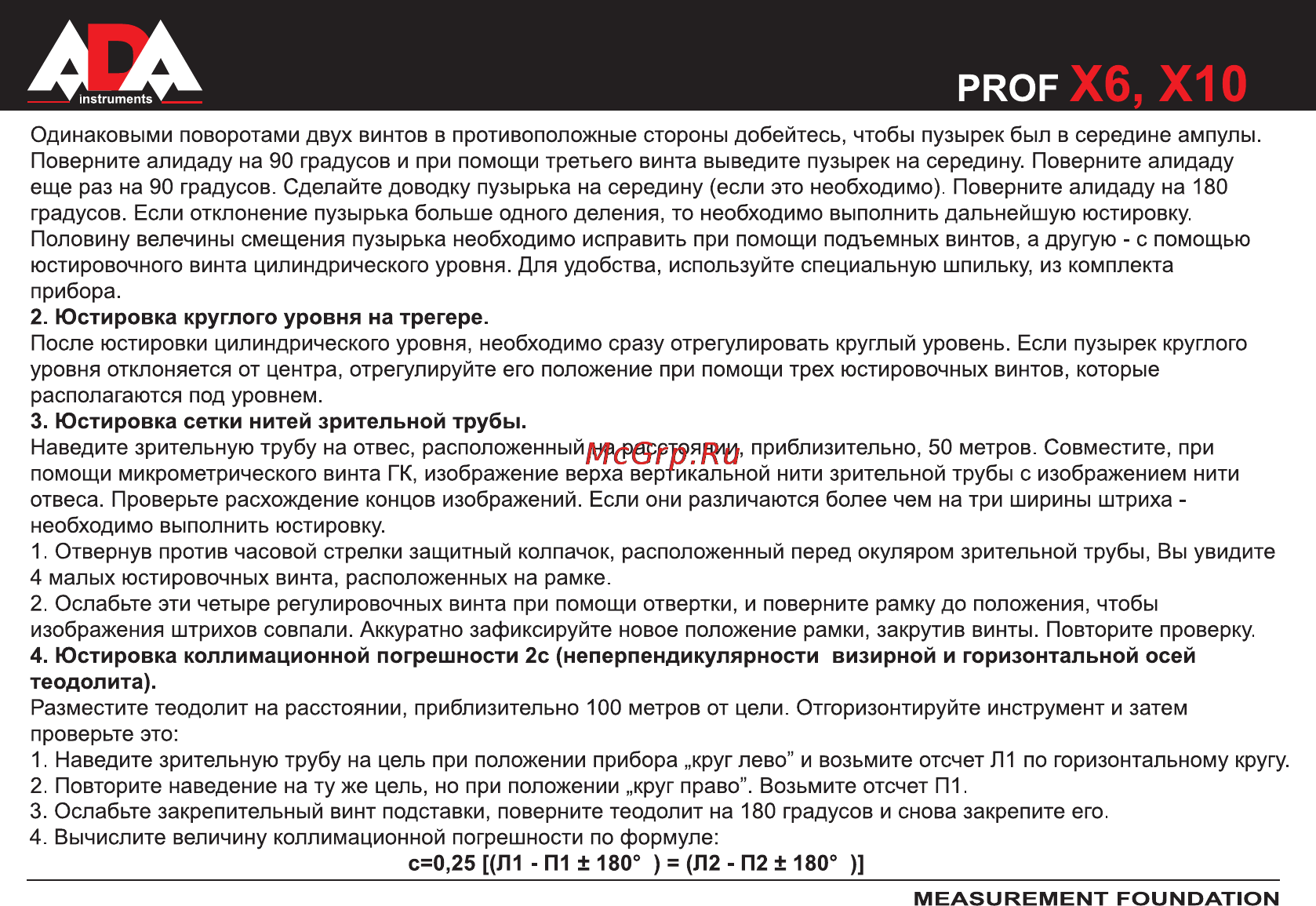

PROF Одинаковыми поворотами двух винтов в противоположные стороны добейтесь чтобы пузырек был в середине ампулы Поверните алидаду на 90 градусов и при помощи третьего винта выведите пузырек на середину Поверните алидаду еще раз на 90 градусов Сделайте доводку пузырька на середину если это необходимо Поверните алидаду на 180 градусов Если отклонение пузырька больше одного деления то необходимо выполнить дальнейшую юстировку Половину велечины смещения пузырька необходимо исправить при помощи подъемных винтов а другую с помощью юстировочного винта цилиндрического уровня Для удобства используйте специальную шпильку из комплекта прибора 2 Юстировка круглого уровня на трегере После юстировки цилиндрического уровня необходимо сразу отрегулировать круглый уровень Если пузырек круглого уровня отклоняется от центра отрегулируйте его положение при помощи трех юстировочных винтов которые располагаются под уровнем 3 Юстировка сетки нитей зрительной трубы Наведите зрительную трубу на отвес расположенный на расстоянии приблизительно 50 метров Совместите при помощи микрометрического винта ГК изображение верха вертикальной нити зрительной трубы с изображением нити отвеса Проверьте расхождение концов изображений Если они различаются более чем на три ширины штриха необходимо выполнить юстировку 1 Отвернув против часовой стрелки защитный колпачок расположенный перед окуляром зрительной трубы Вы увидите 4 малых юстировочных винта расположенных на рамке 2 Ослабьте эти четыре регулировочных винта при помощи отвертки и поверните рамку до положения чтобы изображения штрихов совпали Аккуратно зафиксируйте новое положение рамки закрутив винты Повторите проверку 4 Юстировка коллимационной погрешности 2с неперпендикулярности визирной и горизонтальной осей теодолита Разместите теодолит на расстоянии приблизительно 100 метров от цели Отгоризонтируйте инструмент и затем проверьте это 1 Наведите зрительную трубу на цель при положении прибора круг лево и возьмите отсчет Л1 по горизонтальному кругу 2 Повторите наведение на ту же цель но при положении круг право Возьмите отсчет П1 3 Ослабьте закрепительный винт подставки поверните теодолит на 180 градусов и снова закрепите его 4 Вычислите величину коллимационной погрешности по формуле С 0 25 Л1 П1 180 Л2 П2 180 12 MEASUREMENT FOUNDATION
