![Danfoss VLT Automation Drive FC360 134F2997 [13/60] Введение](/img/pdf.png)
Danfoss VLT Automation Drive FC360 134F2997 [13/60] Введение
![Danfoss VLT Automation Drive FC360 134F3035 [13/60] Введение](/views2/1559185/page13/bgd.png)
2 Введение
2.1 Изображения с пространственным разделением деталей
130BC439.10
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
03
02
01
05
04

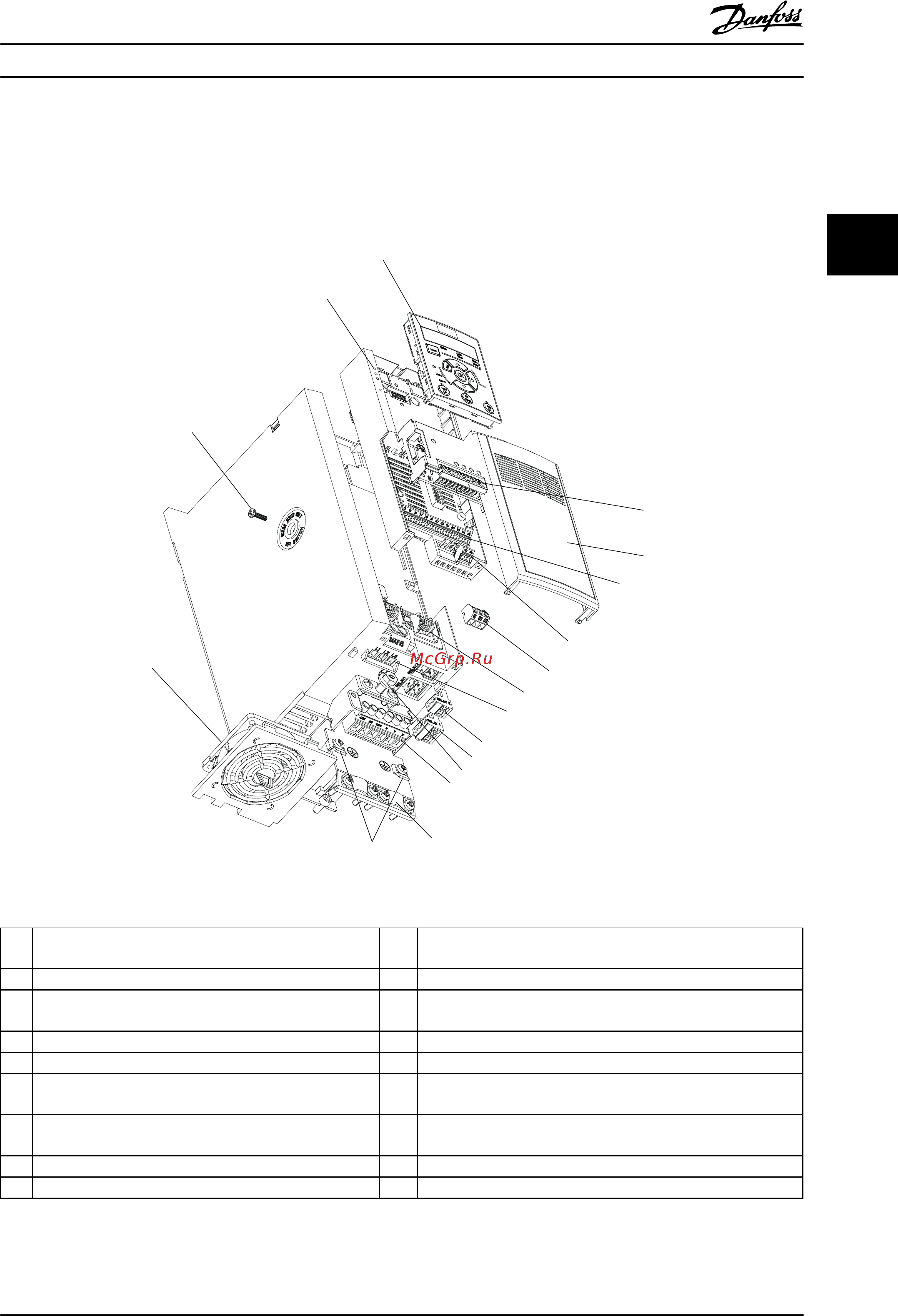

Рисунок 2.1 Изображение с пространственным разделением деталей,
типоразмеры J1–J5 (0,37–22 кВт), IP20
1 NLCP (вспомогательное оборудование) 10 2-полюсное реле 2 (0,37–7,5 кВт)
3-полюсное
реле 2 (11–22 кВт)
2 Кассета
платы управления 11 Клемма сети
3 Выключатель фильтра высокочастотных помех (только
винт
M3x12)
12 Разгрузка натяжения кабеля (0,37–2,2 кВт: принадлежность)
4 Съемный
блок вентилятора 13 Штепсельная клемма связи RS-485
5 Заземляющий
зажим (принадлежность) 14 Фиксированные клеммы входа/выхода
6 Заземляющий
зажим и разгрузка натяжения
экранированного кабеля (принадлежность)
15 Фиксированные клеммы входа/выхода
7 Клемма
двигателя (U V W), а также клемма тормоза и
разделения нагрузки
16 Клеммная крышка
8 Защитное
заземление 17 Доп. устройство B (принадлежность MCB102/103)
9 3-полюсное реле 1
Таблица
2.1 Пояснения к Рисунок 2.1
Введение
Краткое руководство по VLT
®
AutomationDrive FC 360
MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
9
