56

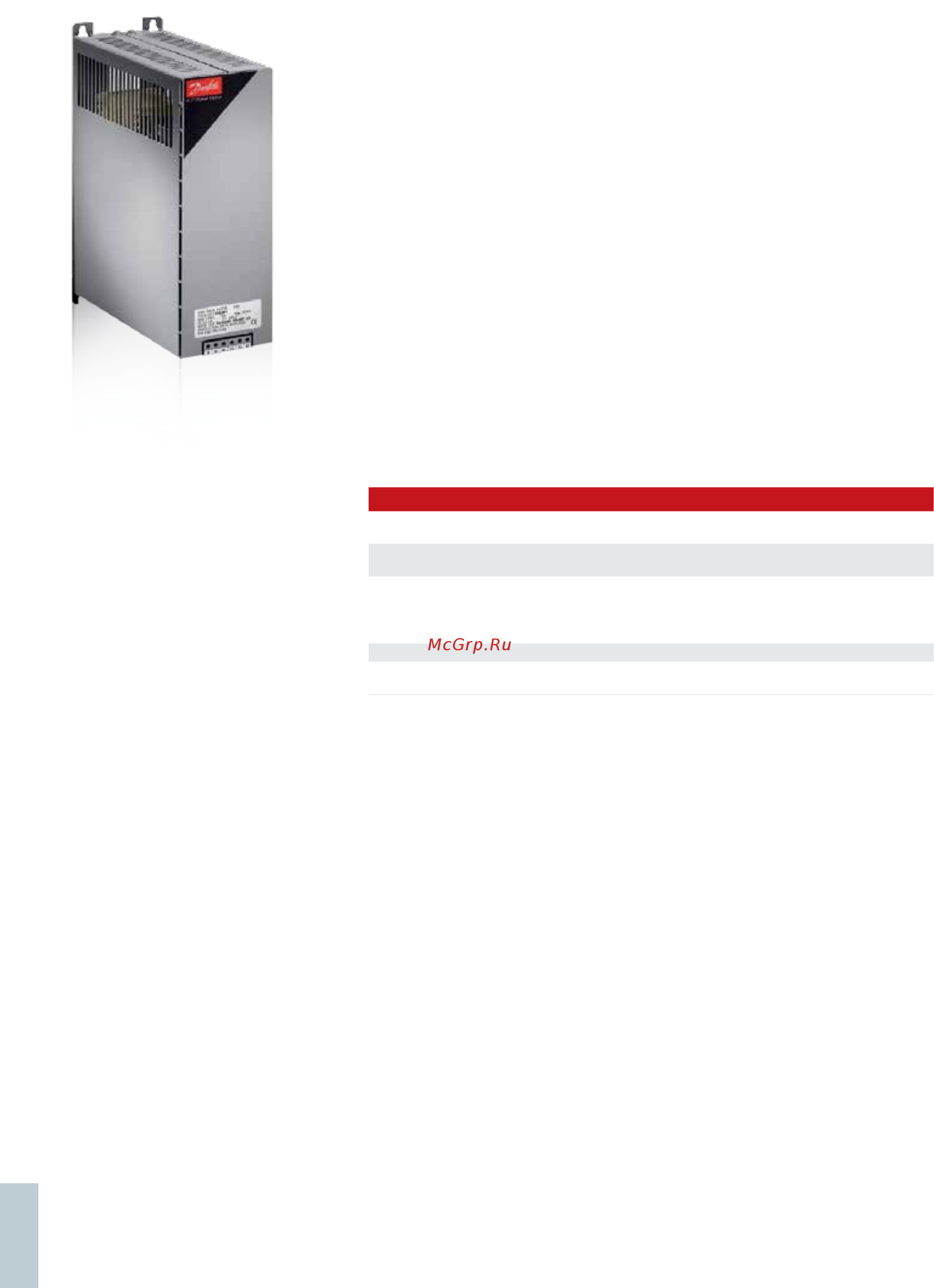

VLT® Синусоидальный фильтр MCC 101
Выходные фильтры VLT® Sine-wave Filter MCC 101 – это фильтры нижних частот, которые подавляют
составляющую частоты коммутации привода и сглаживают межфазное выходное напряжение привода до
синусоидальной формы. Это обеспечивает снижение нагрузки на изоляцию двигателя и уменьшение
подшипниковых токов.
Выходные синусоидальные фильтры
VLT® Sine-wave Filter MCC 101 – это
фильтры нижних частот, которые
подавляют составляющую частоты
коммутации привода и сглаживают
межфазное выходное напряжение
привода до синусоидальной формы. Это
обеспечивает снижение нагрузки на
изоляцию двигателя и уменьшение
подшипниковых токов.
Подача в двигатель синусоидального
напряжения также обеспечивает
устранение акустического шума
двигателя при коммутации.
Тепловые потери и
подшипниковые токи
Подача в двигатель синусоидального
напряжения снижает тепловые потери
на гистерезис в двигателе. Поскольку
ресурс изоляции двигателя зависит от
температуры двигателя, то синусои-
дальный фильтр обеспечивает продле-
ние срока службы самого двигателя.
Кроме того, синусоидальное напряже-
ние на клеммах двигателя, которое
обеспечивает синусоидальный фильтр,
имеет еще одно преимущество – подав-
ление подшипниковых токов в двига-
теле. Это снижает опасность искрового
пробоя в подшипниках двигателя и, тем
самым, также способствует продлению
срока службы двигателя и увеличению
интервалов обслуживания.
Качество и конструкция
Все фильтры спроектированы и
испытаны для работы с приводами VLT®
AutomationDrive FC 302, VLT® AQUA Drive
FC 202 и VLT® HVAC Drive FC 102. Они
совпадают по номинальной частоте
коммутации с приводами серии VLT® FC,
и поэтому снижение номинальных
характеристик привода не требуется.
По своему внешнему виду и качеству
корпус изделия аналогичен корпусам
приводов серии VLT ® FC.
Преимущества
n Совместимость со всеми принципами
управления, включая регулирование
вектора магнитного потока и VVC+.
n Параллельная установка фильтров
для применения в диапазоне
большей мощности
Диапазон
3 x 200 – 500 В, 2,5 – 800 А
3 x 525 – 690 В, 4,5 – 660 А
Корпуса
n
Корпус для настенного монтажа со
степенью защиты IP 00 и IP 20 до 75 А
(500 В)/45 А (690 В)
n
Корпус для напольной установки со
степенью защиты IP 23 от 115 А
(500 В)/76 А (690 В)
Монтаж
n
Монтаж в ряд с приводом до 75 А
(500 В) и 45 A (690 B)
Особенности
Преимущества
Подача в двигатель синусоидального
напряжения
– Предотвращение искрового пробоя в
обмотках двигателя
Устранение перенапряжений и выбросов напряжения,
вызванных отражением кабеля
– Защита изоляции двигателя от
преждевременного старения
Снижение электромагнитных помех путем устранения
импульсного отражения, вызванного затухающими
колебаниями тока в кабеле двигателя. Это позволяет
использовать неэкранированные кабели электродвигате-
лей в некоторых областях применения.
– Безотказная работа
Устранение акустического шума в двигателе – Бесшумная работа двигателя
Уменьшение высокочастотных потерь в двигателе
– Увеличение интервалов между циклами
обслуживания двигателя
