Иногда,
в зависимости от монтажа, при большой длине
кабелей управления и использовании аналоговых
сигналов могут возникать токи на землю с частотой
50/60 Гц, обусловленные помехами от кабелей сети
электропитания.
В таком случае следует разорвать экран кабеля или
установить между экраном и шасси конденсатор
емкостью 100 нФ.
Цифровые и аналоговые входы и выходы следует
подключать к общим входам преобразователя частоты
(клеммы 20, 55) отдельными проводами, чтобы
исключить влияние токов заземления из обеих групп на
другие группы. Например, переключение цифрового
входа может создавать помехи для сигнала аналогового
входа.

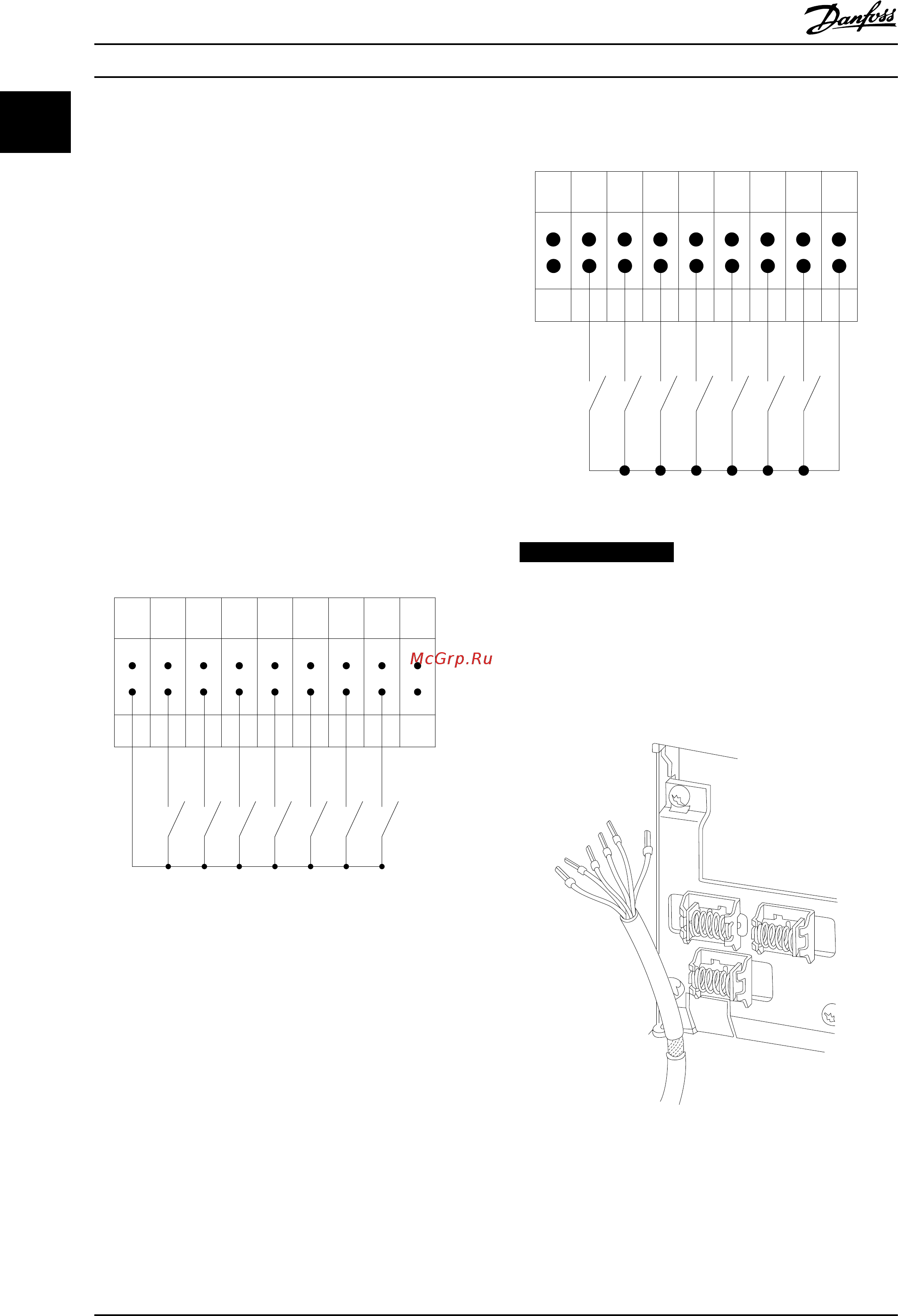

Входная полярность клемм управления
12 18 19 27 29 31 32 33 20
+24 VDC
0 VDC
130BD367.10
PNP (Source)
Digital input wiring
Рисунок 1.3 PNP (источник)
NPN (Sink)
Digital input wiring
12 18 19 27 29 31 32 33 20
+24 VDC
0 VDC
130BD368.11
Рисунок 1.4 NPN (сток)
УВЕДОМЛЕНИЕ
Кабели
управления должны быть
экранированными/защищенными.
О правильном подключении кабелей управления см.
раздел,
посвященный заземлению экранированных/
защищенных кабелей управления в «Руководстве по
проектированию».
130BA681.10
Рисунок 1.5 Заземление экранированных/защищенных
кабелей управления
Введение
Руководство по программированию VLT
®
AutomationDrive FC 360
10 MG06C350 - VLT
®
