6
Название деталей проектора и их назначение

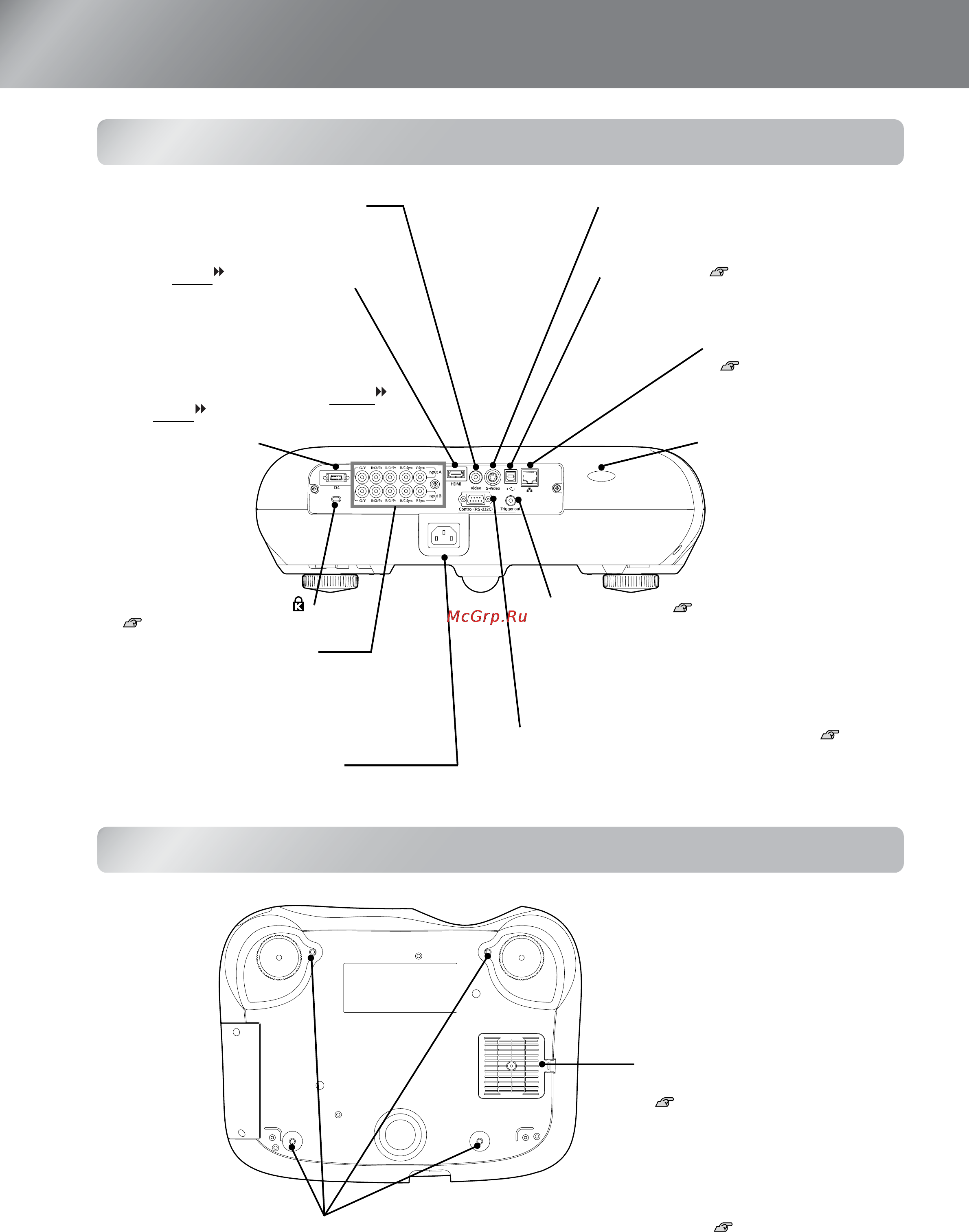

Вид сзади
Вид снизу
•
Порт [D4]
Предназначен для подключения к портам
компонентного видеосигнала (YCbCr
или YPbPr
) или порту D другого
видеооборудования (только для Японии).
•
Порты [InputA]/[Input B]
Предназначены для подключения к портам
компонентного видеосигнала (YCbCr или
YPbPr) или к портам RGB другого
видеооборудования или к порту вывода
•
Порт [S@Video]
Подает на проектор сигнал S'Video
с другого видеооборудования.
•
Порт управления [Control (RS@232C)], стр. 26
При использовании Cinema Color Editor через этот порт
проектор подключается к компьютеру по кабелю RS'232C.
•
Порт [USB], стр. 26
При использовании Cinema Color Editor
через этот порт проектор подключается
ккомпьютеру по кабелю USB.
•
Область приема сигнала
с пульта дистанционного
управления
Принимает сигналы
с пульта дистанционного
управления.
•
Порт [Video]
Предназначен для подключения
к обычным портам видеосигнала
другого видеооборудования.
•
Порт [Trigger out], стр. 20
Когда питание проектора включено, через этот порт
подается сигнал постоянного тока 12 В. Если питание
проектора выключено или произошла ошибка, выходное
напряжение падает до 0 В, сообщая внешнему
устройству о выключении питания проектора.
•
Разъем для подключения шнура
питания
Подключите сюда шнур питания.
•
Замок безопасности ( ),
стр. 50
•
Порт [HDMI ]
Предназначен для подключения
к HDMI'совместимому
видеооборудованию и компьютерам.
•
Порт [Network],
стр. 25
Предназначен для
подключения проектора
к сети.
•
Точки крепления кронштейна подвески (4 точки), стр. 44
Присоедините сюда приобретаемое отдельно потолочное крепление,
если хотите подвесить
проектор к потолку.
•
Воздушный фильтр (отверстие
для забора воздуха),
стр. 40, стр. 42
Предотвращает попадание пыли
и других инородных частиц
в проектор. Необходимо
периодически очищать фильтр.
