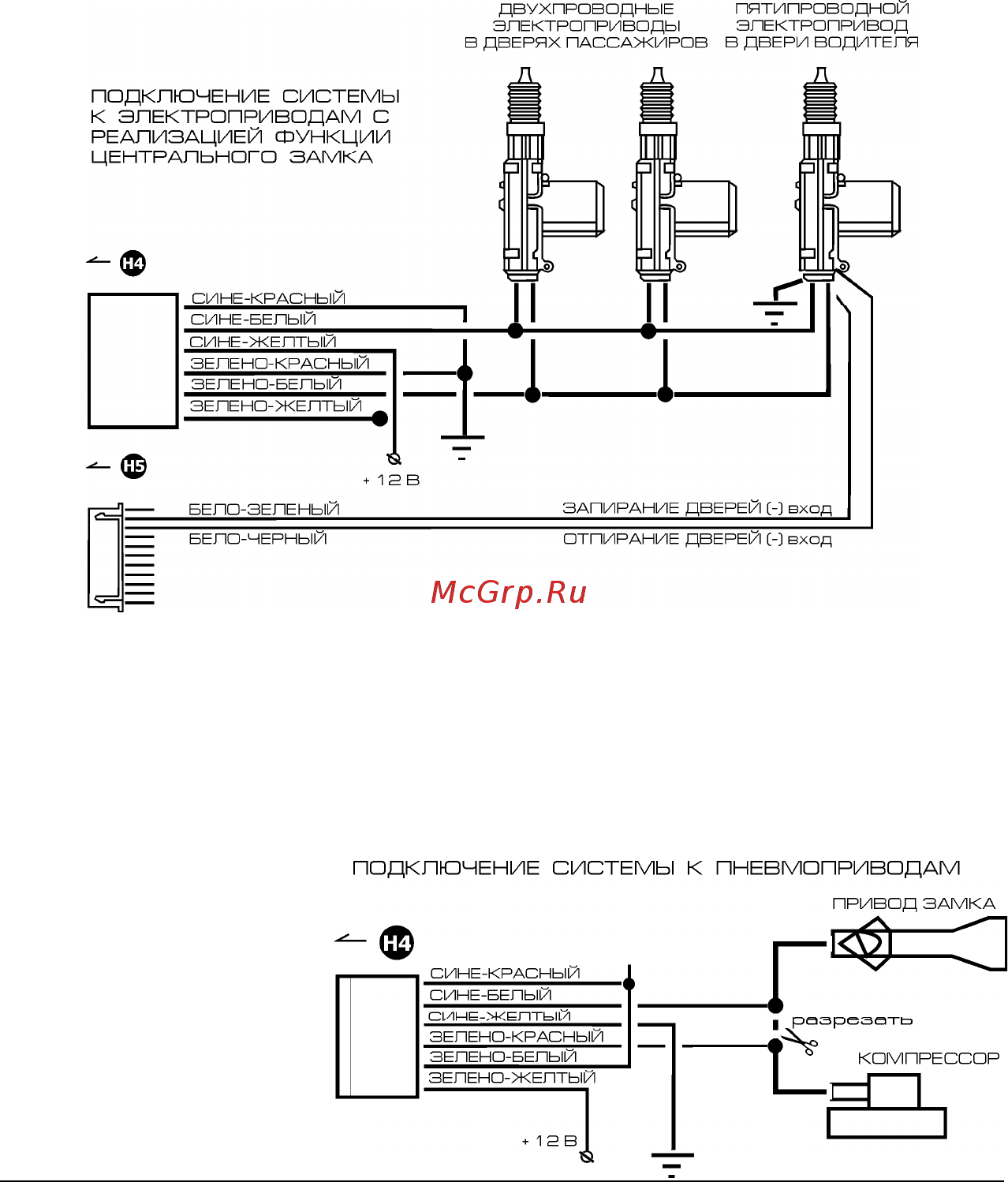

Подключение к электроприводам. Вариант непосредственного подключения элек-

троприводов к системе приведен на общей схеме подключения. Всего допускается

параллельное подключение до 4-х электроприводов. Здесь приведены только часто

встречающиеся схемы подключения приводов замков и систем центрального запирания.

Подключение к электроприводам с реализацией функции центрального замка.

Для реализации функции центрального замка необходимо установить

в двери водите-

ля пятипроводной электропривод («мастер» - замок).

Подключение к системе пневматического управления замками.

• Найдите провода под съемной панелью в ногах водителя.

• Подключите вольтметр, общим проводом к «массе». Убедитесь, что когда замки две-

рей открываются, вольтметр показывает +12 В.

• Закройте двери. Вольтметр должен показать 0 B.

• Переключите общий провод вольтметра к +12 В. Теперь при закрывании двери.

Вольтметр

должен показывать -12 В.

• Перережьте этот провод

и подключите к системе

как показано на схеме.

Для нормальной рабо-

ты приводов длитель-

ность сигналов управ-

ления должна быть 3,5

сек. (См. Раздел “Про-

граммируемые функций”,

стр. 23, таблица 2.2,

функция 1, колонка 2)
