130BB753.10

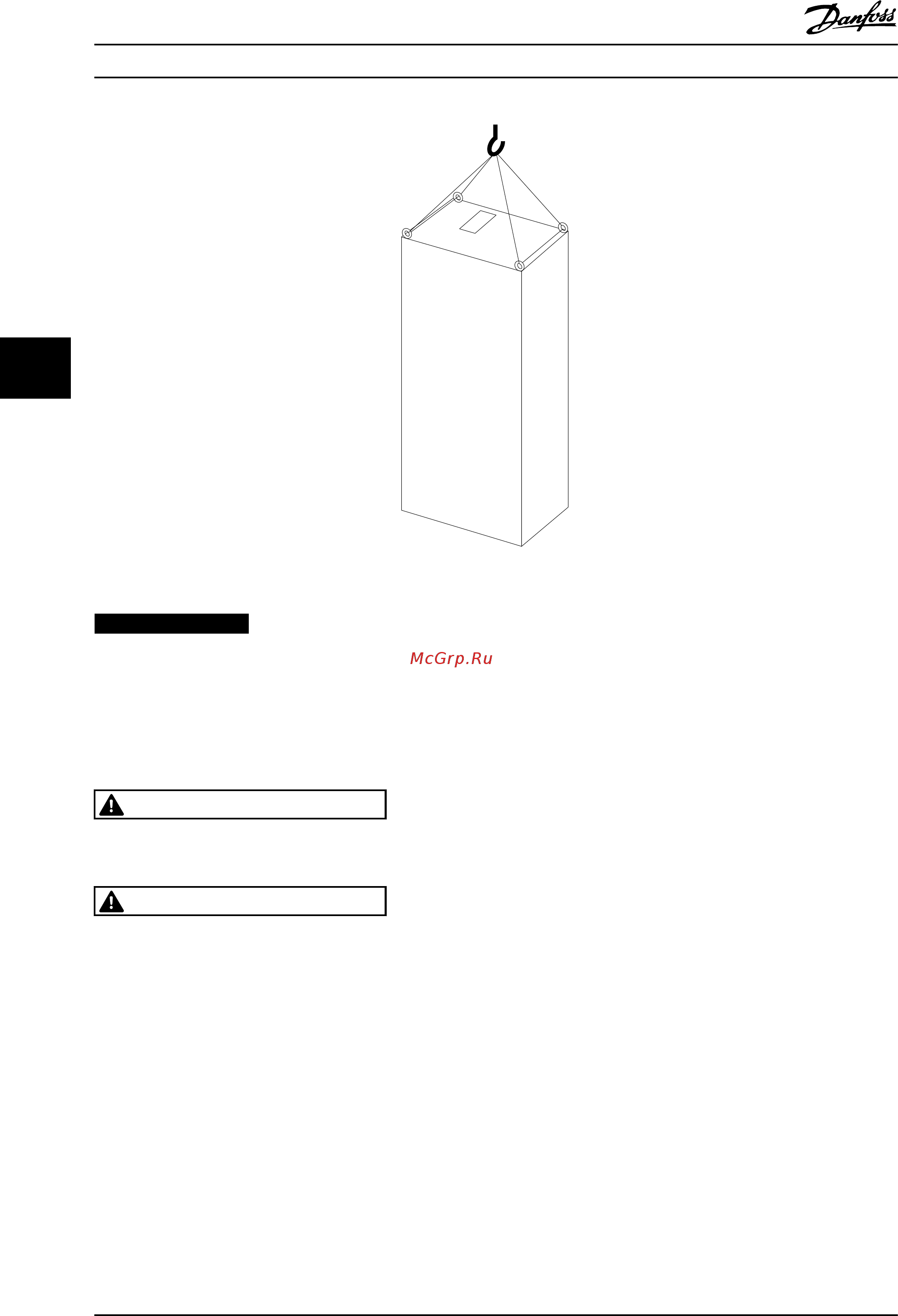

Рисунок 5.35 Рекомендуемый метод подъема, типоразмер F8
УВЕДОМЛЕНИЕ
Подставка входит в комплект поставки, хотя упакована отдельно. Установите преобразователь частоты на
подставку на месте, где он будет стоять. Подставка позволяет обеспечить подачу воздушного потока для
надлежащего охлаждения преобразователя частоты. См. глава 5.1.5 Установка на подставке для корпусов
типоразмера F.
5.1.7 Требование по технике безопасности для механического оборудования
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать серьезных повреждений оборудования или травм, особенно при монтаже больших блоков,
соблюдайте требования монтажа на месте эксплуатации комплектов встраиваемого оборудования.
ПРЕДУПРЕЖДЕНИЕ
Преобразователь частоты охлаждается циркулирующим воздухом.
Чтобы защитить устройство от перегрева, необходимо, чтобы температура окружающей среды не превышала
максимального номинального значения. Если температура окружающего воздуха находится в пределах 45–55 °C,
происходит понижение характеристик преобразователя частоты. См. глава 8.5.2 Снижение номинальных
характеристик в зависимости от температуры окружающей среды.
Если не учесть снижение характеристик при изменении температуры окружающей среды, срок службы
преобразователя частоты уменьшится.
5.1.8 Монтаж на месте эксплуатации
Рекомендуется использовать комплекты IP 21/IP 4X top/TYPE 1 или блоки с защитой IP54/55.
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
116 MG16C150 — Вер. 13–01–2014
