Привод:
I
VLT,MAX
Максимальный выходной ток.
I
VLT,N
Номинальный выходной ток, обеспечиваемый
преобразователем частоты.
U
VLT, MAX
Максимальное выходное напряжение.
Вход:
Команда управления
Подключенный двигатель
можно запускать и
останавливать с
помощью панели
местного управления LCP
и цифровых входов.
Функции делятся на две
группы.
Функции группы 1 имеют
более высокий
приоритет, чем функции
группы 2.
Группа 1 Сброс, останов выбегом,
сброс и останов
выбегом, быстрый
останов, торможение
постоянным током,
останов и кнопка Off
(Выкл.).
Группа 2 Пуск, импульсный пуск,
реверс, реверс и пуск,
фиксация частоты и
фиксация выходной
частоты.
Таблица 1.4 Функции входа
Двигатель:
f
JOG
Частота двигателя в случае активизации функции
фиксации частоты (через цифровые клеммы).
f
M
Частота двигателя.
f
MAX
Максимальная частота двигателя.
f
MIN
Минимальная частота двигателя.
f
M,N
Номинальная частота двигателя (данные с паспортной
таблички).
IM
Ток двигателя.
I
M,N
Номинальный ток двигателя (данные с паспортной
таблички).
n
M,N
Номинальная скорость двигателя (данные из
паспортной таблички).
P
M,N
Номинальная мощность двигателя (данные с
паспортной таблички).
T
M,N
Номинальный крутящий момент (двигателя).
U
M
Мгновенное напряжение двигателя.
U
M,N
Номинальное напряжение двигателя (данные с
паспортной таблички).
Момент опрокидывания:
n
s
Скорость синхронного двигателя.
n
с
=
2×
пар.
. 1− 23× 60 с
пар.
. 1− 39
175ZA078.10
Pull-out
rpm
Torque

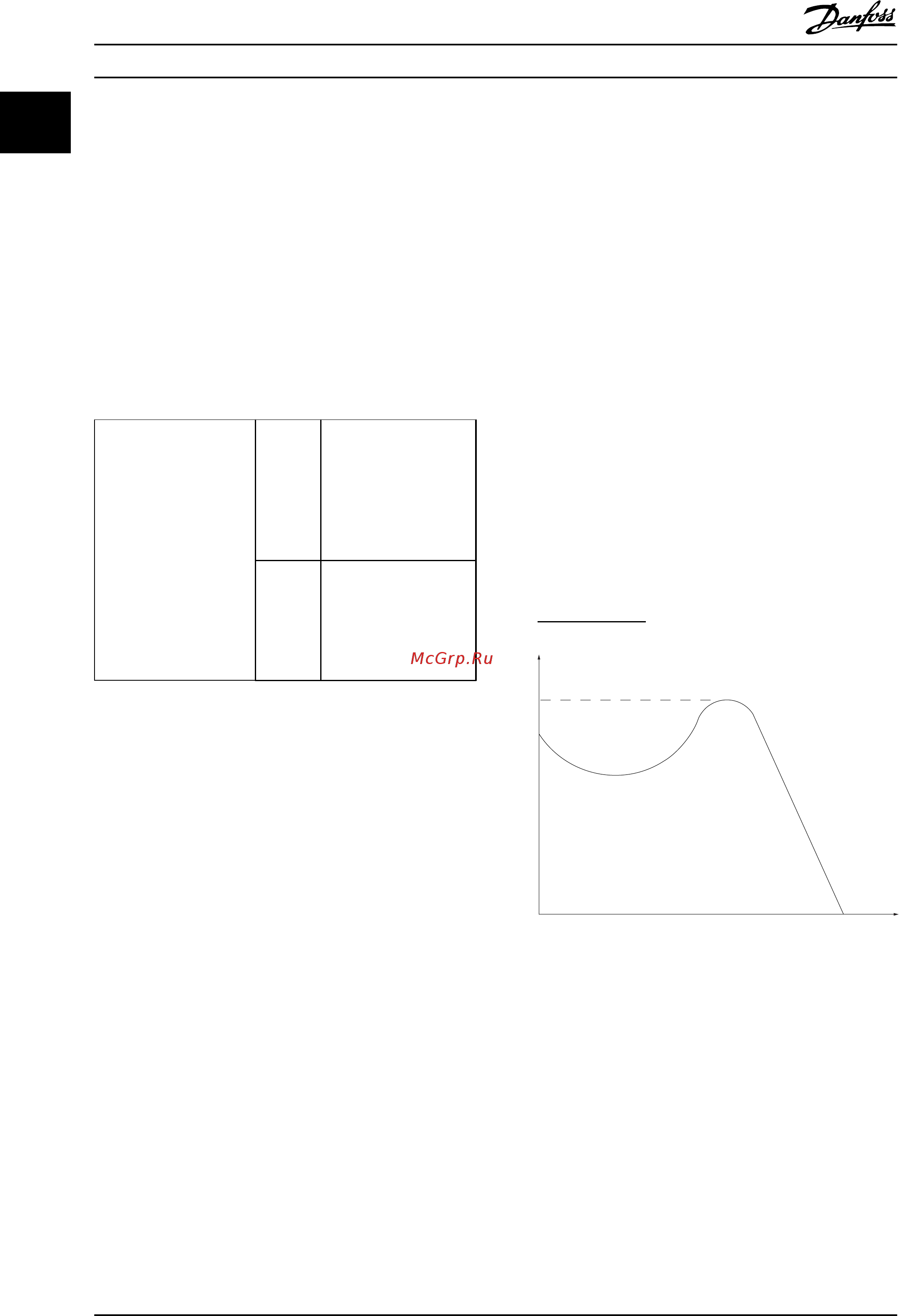

Рисунок 1.1 График момента опрокидывания
η
VLT
КПД преобразователя частоты определяется
отношением выходной мощности к входной.
Команда запрещения пуска
Команда останова, которая относится к группе команд
управления 1.
Команда останова
См. группу параметров комманд управления.
Как пользоваться этим Руков...
Руководство по проектированию VLT
®
HVAC Drive FC 102
10 MG16C150 — Вер. 13–01–2014
