130BC301.11
1
2
3
4
5
6
7
8
9
10
11

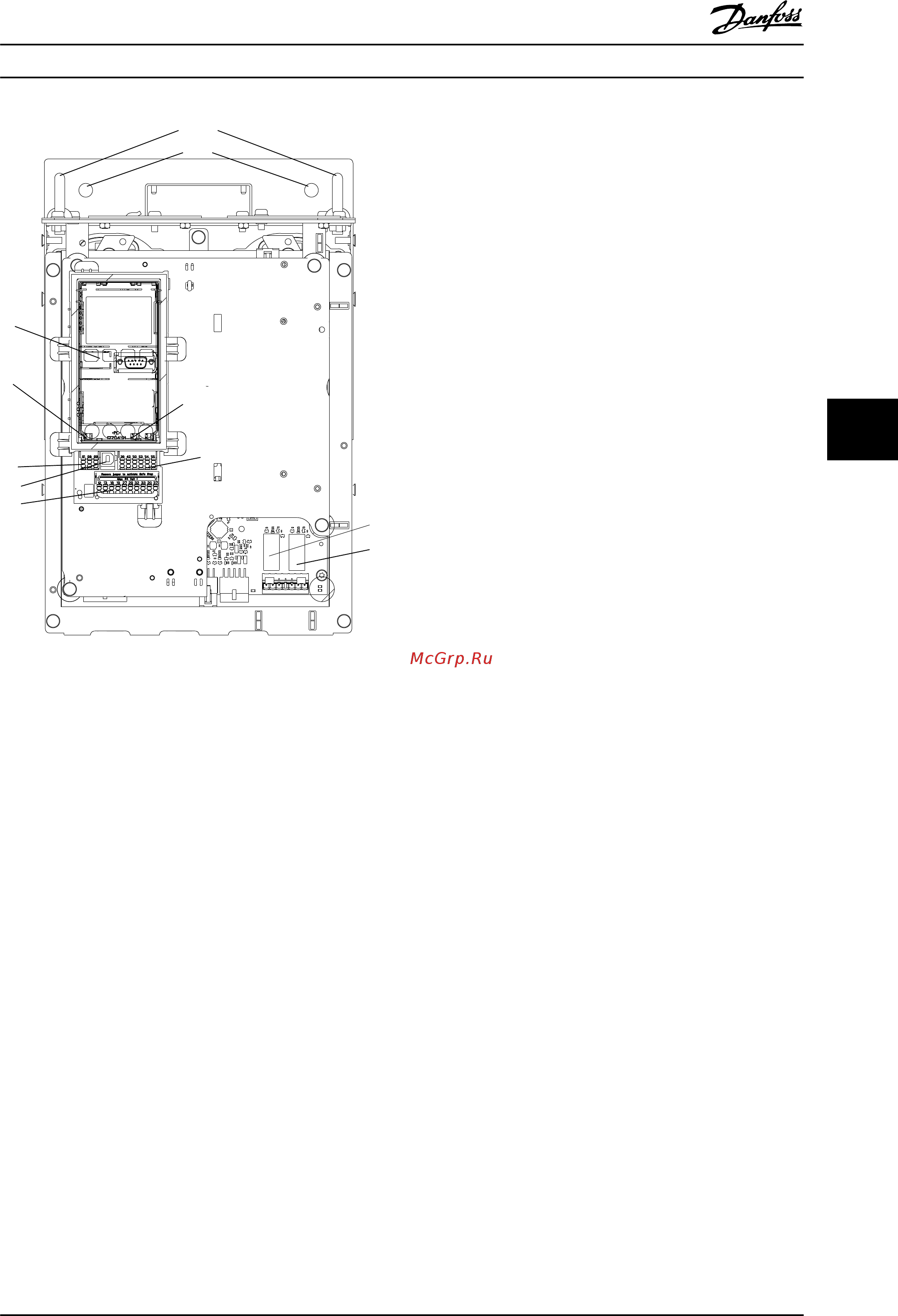

Рисунок 6.61 Расположение заглушек реле, поз. 8 и 9
Декларация
изготовителя доступна по требованию.
6.8 Монтаж с учетом требований ЭМС
6.8.1 Электрический монтаж —
обеспечение
электромагнитной
совместимости (ЭМС)
Ниже приводятся указания, которыми следует
руководствоваться
при монтаже преобразователей
частоты. Выполнение этих указаний обеспечивает
соответствие требованиям стандарта EN 61800-3 Первые
условия эксплуатации. Если монтаж производится в
соответствии с требованиями стандарта EN 61800-3
Вторые условия эксплуатации, т. е. в промышленных
сетях или в составе установки, имеющей собственный
трансформатор, отступление от этих указаний
допускается, но не рекомендуется. См. также параграфы
глава 2.2 Маркировка СЕ, глава 2.9 Общие вопросы ЭМС и
глава 2.9.2 Результаты испытаний ЭМС.
Для обеспечения корректного по ЭМС
электрического
монтажа с учетом положительного
опыта работы:
•
Для двигателей используйте только
экранированные/защищенные кабели в
оплетке, а в качестве кабелей управления —
только экранированные/защищенные кабели.
Экран должен покрывать поверхность кабеля
не менее чем на 80 %. Экран должен быть
металлическим, обычно из меди, алюминия,
стали или свинца, но может быть изготовлен из
других металлов. Специальные требования к
кабелям сетевого питания не предъявляются.
•
Монтаж с использованием прочных
металлических кабелепроводов не требует
применения экранированных кабелей, но
кабель к двигателю должен прокладываться в
кабелепроводе, отдельном от кабелепроводов
кабелей управления и сетевых кабелей.
Необходимо обеспечить полное соединение
кабелепровода от преобразователя частоты к
двигателю по всей длине. Характеристики ЭМС
гибких кабелепроводов существенно
различаются, необходимую информацию
можно получить от изготовителя.
•
Как для кабелей двигателей, так и для
управляющих кабелей заземление
экранирующей/бронирующей оплетки/
кабелепровода производят с обоих концов.
Иногда подключение экрана на обоих концах
невозможно. В этом случае подключайте экран
на стороне преобразователя частоты. См. также
глава 6.8.3 Заземление экранированных кабелей
управления.
•
Избегайте подключения экрана/бронированной
оболочки свитыми концами (скрутками). Такое
подключение увеличивает импеданс экрана на
высоких частотах и снижает его эффективность.
Вместо этого пользуйтесь кабельными
зажимами с низким сопротивлением или
кабельными сальниками, удовлетворяющими
требованиям ЭМС.
•
По возможности избегайте использования
неэкранированных/незащищенных кабелей
двигателя или кабелей управления внутри
шкафов, в которых размещаются
преобразователь частоты.
Оставляйте экран ненарушенным как можно ближе к
месту подключения.
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 133
