Fieldbus cable
Min. 200 mm
90° crossing
Brake resistor
130BD507.11

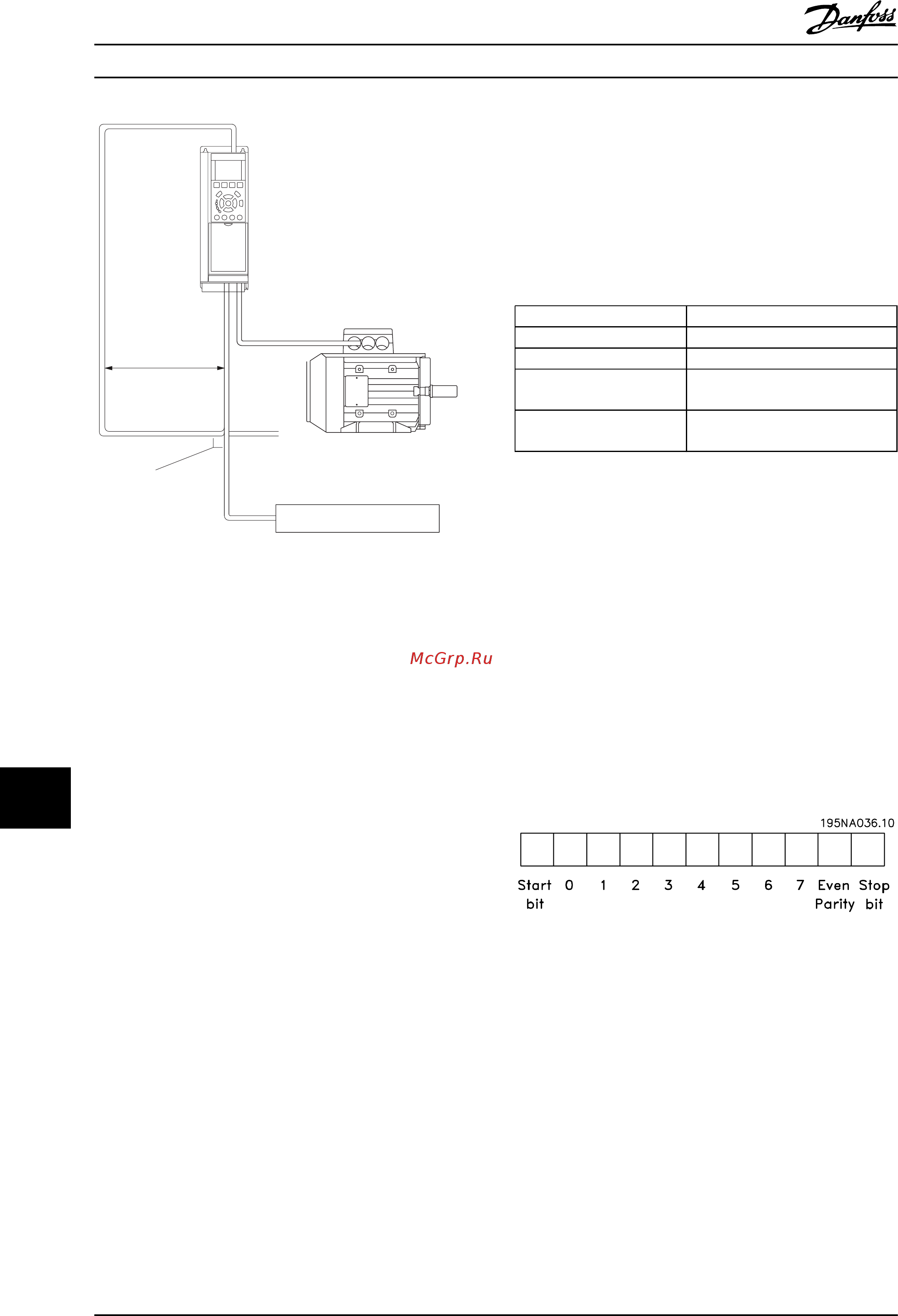

Рисунок 12.4 Прокладка кабелей
12.5 Общие сведения о протоколе FC
Протокол FC, также называемый шиной FC или
стандартной шиной, является стандартной
периферийной шиной Danfoss. Он определяет способ
доступа к данным по принципу главный-подчиненный
для связи по шине последовательной связи.
К шине можно подключить одно главное и до 126
подчиненных устройств. Главное устройство выбирает
подчиненные устройства по символу адреса в
телеграмме. Подчиненное устройство не может
передавать сообщение по собственной инициативе: для
этого требуется запрос; также невозможен обмен
сообщениями между подчиненными устройствами.
Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS-485, т. е. используется
порт RS-485, встроенный в преобразователь частоты.
Протокол FC поддерживает разные форматы телеграмм:
•
Укороченный формат из 8 байтов для данных
процесса.
•
Удлиненный формат из 16 байтов, который
также включает канал параметров
•
Формат, используемый для текстов
12.6
Конфигурация сети
12.6.1 Настройка преобразователя
частоты
Чтобы ввести в действие протокол FC для
преобразователя частоты, установите следующие
параметры.
Номер параметра Настройка
8-30 Протокол ПЧ
8-31 Адрес 1-126
8-32 Скорость передачи
порта ПЧ
2400-115200
8-33 Биты контроля
четности / стоповые биты
Контроль по четности, 1
стоповый бит (по умолчанию)
Таблица 12.2 Параметры протокола FC
12.7 Структура кадра сообщения по
протоколу FC
12.7.1 Состав символа (байта)
Каждый передаваемый символ начинается со
стартового бита. Затем 8 бит данных передаются
согласно байту. Каждый символ защищается с помощью
четности битов. Этот бит устанавливается равным «1»
после подтверждения четности. Четность достигается,
когда суммарное число двоичных единиц в 8 битах
данных и бит четности являются четными. Символ
завершается стоповым битом, так что общее число
битов равно 11.
Рисунок 12.5 Состав символа
12.7.2 Структура телеграммы
Каждая телеграмма имеет свою структуру:
1. Первый символ (STX) = 02 16-ричн.
2. Байт, указывающий длину телеграммы (LGE)
3. Байт, указывающий адрес преобразователя
частоты (ADR)
Затем следует несколько байтов данных (переменное
число, зависящее от типа телеграммы).
Монтаж и настройка RS-485
Руководство по проектированию
190 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
