Содержание

• Введение 3
• Версия по 3
• Выбор параметров 3
• Оглавление 3
• Описание параметров 3
• Определения 3
• Панели местного управления с графическим и числовым отображением 3
• Параметры 0 управл отображ 3
• Параметры 1 нагрузка двигатель 3
• Параметры 2 торможение 3
• Параметры 3 задан измен скор 3
• Параметры 4 пределы предупр 3
• Параметры 5 цифр вход выход 3
• Программирование 3
• Разрешения 3
• Техника безопасности 3
• Электрическая схема соединений 3
• Алфавитный указатель 4
• Параметры 10 пер шина can 4
• Параметры 12 ethernet 4
• Параметры 13 интеллектуальная логика 4
• Параметры 14 коммут инвертора 4
• Параметры 15 информация о приводе 4
• Параметры 16 показания 4
• Параметры 17 доп устр ос 4
• Параметры 18 показания 2 4
• Параметры 19 параметры приложения 4
• Параметры 30 специал возможн 4
• Параметры 32 базовые настр mco 4
• Параметры 33 доп настр mco 4
• Параметры 34 показания mco 4
• Параметры 35 опция вход датч 4
• Параметры 36 программируемое доп устройство входа выхода 4
• Параметры 42 функции безопасности 4
• Параметры 6 аналог ввод вывод 4
• Параметры 7 контроллеры 4
• Параметры 8 связь и доп устр 4
• Параметры 9 profidrive 4
• Перечни параметров 4
• Перечни параметров и их значений 4
• Приложение 4
• Символы сокращения и условные обозначения 4
• Сообщения о состоянии 4
• Устранение неисправностей 4
• Введение 5
• Версия по 5
• Вход 5
• Двигатель 5
• Определения 5
• Преобразователь частоты 5
• Разрешения 5
• Задания 6
• Разное 6
• Внимание 8
• Техника безопасности 8
• Внимание 9
• Уведомление 9
• A аналоговый d цифровой 10
• Automationdrive fc 301 302 10
• Введение vl 10
• Данный режим действует 10 секунд после последнего сбоя обеспечивая повышение надежности преобразователя частоты и восстановление полного управления двигателем с подъемными механизмами режим защиты не используется поскольку преобразователь частоты не имеет возможности выхода из данного режима и поэтому увеличивает время до активизации тормоза что не рекомендуется режим защиты может быть отключен заданием для параметра параметр 14 26 зад отк при неисп инв значения 0 в этом случае преобразователь частоты 10
• Отключается сразу же при превышении одного из аппаратно устанавливаемых пределов 10
• При работе с подъемными механизмами режим защиты рекомендуется отключать параметр 14 26 зад отк при неисп инв 0 10
• Уведомление 10

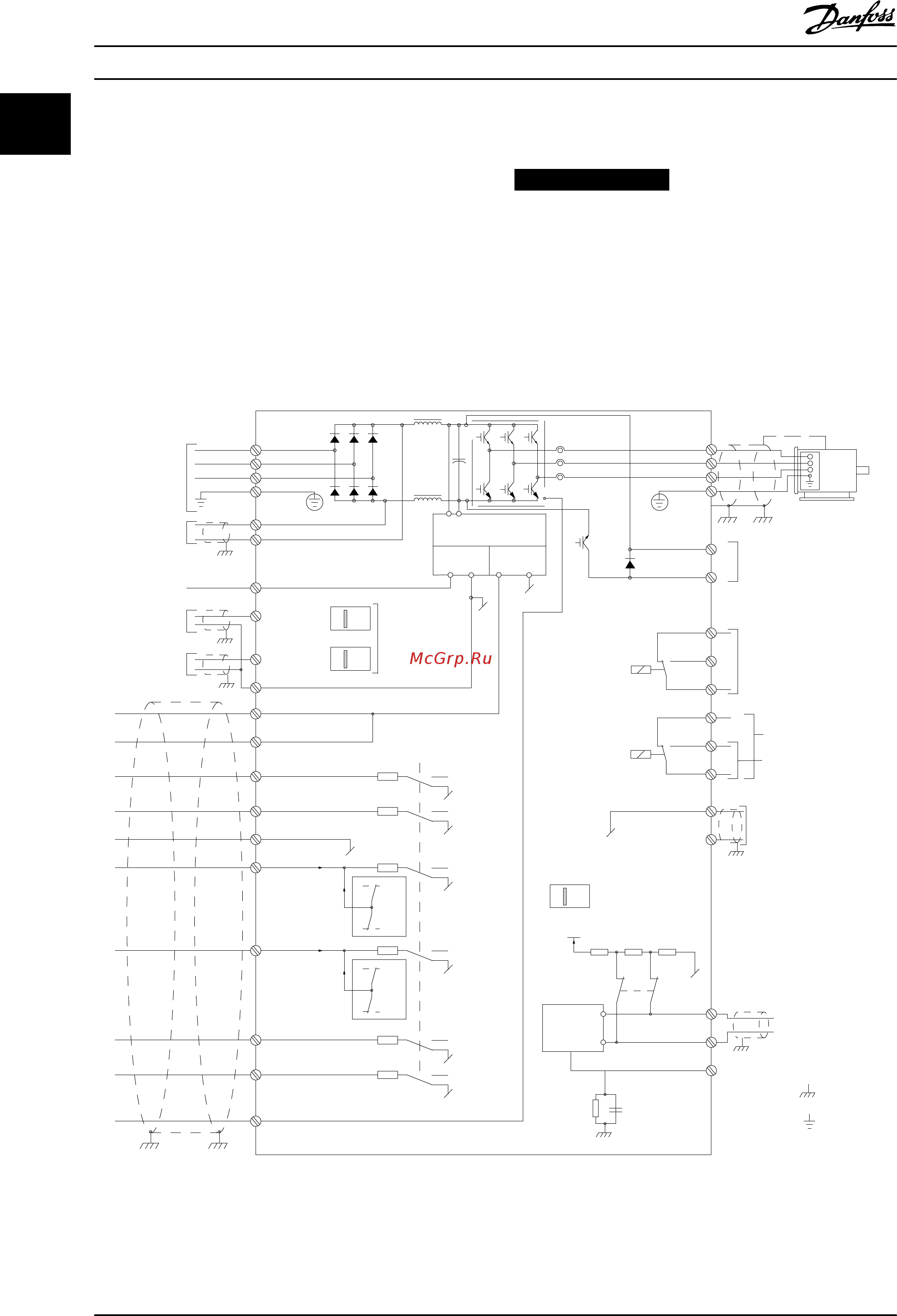

• Электрическая схема соединений 10
• Mg33mk50 danfoss a s 05 2015 все права защищены 9 11
• В таком случае следует разорвать экран кабеля или установить между экраном и корпусом конденсатор емкостью 100 нф 11
• Введение руководство по программированию 11
• Входная полярность клемм управления 11
• Иногда в зависимости от монтажа при большой длине кабелей управления и использовании аналоговых сигналов могут возникать токи на землю с частотой 50 60 гц обусловленные помехами от кабелей сети электропитания 11
• Кабели управления должны быть экранированными защищенными 11
• Клемма 37 используется для функции safe torque off инструкции по установке функции safe torque off см в инструкциях по эксплуатации функции safe torque off для преобразователей частоты vl 11
• Клемма 37 отсутствует в fc 301 за исключением размера корпуса а1 реле 2 и клемма 29 не функционируют в fc 301 не подключайте экран кабеля 11
• Подключите цифровые и аналоговые входы и выходы к общим входам преобразователя частоты клеммы 20 55 39 отдельными проводами чтобы исключить взаимное влияние токов заземления сигналов обеих групп например переключение цифрового входа может создавать помехи для сигнала аналогового входа 11
• Рисунок 1 npn сток 11
• Рисунок 1 pnp источник 11
• Сведения о правильном подключении кабелей управления см в разделе заземление экранированных кабелей управления в руководстве по проектированию 11
• Уведомление 11
• Импульсный пуск останов 12
• Пуск останов 12
• Уведомление 12
• Увеличение снижение скорости 12
• Mg33mk50 danfoss a s 05 2015 все права защищены 11 13
• Введение руководство по программированию 13
• Задание напряжения потенциометром источник задания 1 1 аналоговый вход 53 по умолчанию 13
• Задание от потенциометра 13
• Клемма 53 высокое зад обр связь 1500 об мин 13
• Клемма 53 высокое напряжение 10 в 13
• Клемма 53 низкое зад обр связь 0 об мин 13
• Клемма 53 низкое напряжение 0 в 13
• Переключатель s201 off выкл u 13
• Рисунок 1 задание от потенциометра 13
• Рисунок 1 увеличение снижение скорости 13
• Программирование 14
• Уведомление 14
• Жк дисплей 15
• Быстрый перенос значений параметров между несколькими преобразователями частоты 17
• Уведомление 17
• Automationdrive fc 301 302 18
• В таблица 2 показаны измеряемые величины которые можно связать с каждой рабочей переменной если установлены дополнительные устройства доступны дополнительные измеряемые величины определите связи с помощью 18
• Во время нормальной работы в средней части может непрерывно отображаться до 5 различных рабочих переменных 1 1 и 1 а также 2 и 3 18
• Каждый выводимый параметр выбранный в параметр 0 20 строка дисплея 1 малая параметр 0 24 строка дисплея 3 большая имеет собственный масштаб и количество знаков после возможной десятичной запятой чем больше числовое значение параметра тем меньше знаков отображается после запятой пример показание тока 5 25 a 15 2 a 105 a 18
• Нажимая кнопку status состояние можно переключаться между тремя экранами индикации состояния на каждом экране состояния отображаются рабочие переменные в различном формате см далее в этом разделе 18
• Настройки параметров сохраненные в lcp будут перенесены в преобразователь частоты ход процесса переноса отображается индикатором выполнения после достижения 100 нажмите кнопку ok 18
• Параметр 0 20 строка дисплея 1 малая 18
• Параметр 0 21 строка дисплея 1 малая 18
• Параметр 0 22 строка дисплея 1 малая 18
• Параметр 0 23 строка дисплея 2 большая 18
• Параметр 0 24 строка дисплея 3 большая 18
• Программирование vl 18
• Режим отображения 18
• Режим отображения выбор выводимых показаний 18
• Настройка параметров 19
• Функции кнопки quick menu быстрое меню 19
• Первый ввод в эксплуатацию 20
• Программирование руководство по программированию 21
• Выбор параметров 22
• Режим главного меню 22
• Уведомление 22
• Bp067 0 23
• Bp068 0 23
• Изменение данных 23
• Изменение значения данных 23
• Изменение текстового значения 23
• Bp073 0 24
• Вывод на дисплей и программирование индексированных параметров 24
• Значение ступенчатое изменение 24
• Плавное изменение числового значения параметра 24
• Программирование с помощью цифровой панели местного управления 24
• Уведомление 25
• Инициализация с установками по умолчанию 26
• Кнопки lcp 26
• Уведомление 26
• Уведомление 27
• Описание параметров 28
• Уведомление 28
• 0 основные настройки 29
• 01 язык 29
• 02 единица измер скор вращ двигат 29
• 03 региональные установки 29
• Изменение единицы измерения скорости двигателя приведет к возврату некоторых параметров к их первоначальным значениям прежде чем изменять любые другие параметры рекомендуется сначала выбрать единицу измерения скорости двигателя 29
• Описание параметров руководство по программированию 29
• Опция функция 29
• Параметры 0 управл отображ 29
• Параметры относящиеся к основным функциям преобразователя частоты функциям кнопок lcp и конфигурации дисплея lcp 29
• Уведомление 29
• Этот параметр не может быть изменен во время вращения двигателя 29
• Этот параметр невозможно регулировать во время работы двигателя 29
• 1 раб с набор парам 30
• 11 изменяемый набор 31
• 12 этот набор связан с 31
• Описание параметров руководство по программированию 31
• Опция функция 31
• Параметры имеют метку не допускается изменение во время работы следует сначала остановить преобразователь частоты чтобы избежать конфликта настроек одного и того же параметра в двух различных наборах параметров следует связать эти наборы при помощи параметр 0 12 этот набор связан с параметры для которых не допускается изменение во время работы имеют отметку false ложь в перечнях параметров в глава 4 перечни параметров 31
• 12 этот набор связан с 32
• 13 показание связанные наборы 32
• 14 показание редакт конфигурацию канал 32
• Automationdrive fc 301 302 32
• Диапазон функция 32
• Описание параметров vl 32
• Опция функция 32
• 2 дисплей lcp 33
• Уведомление 33
• 20 строка дисплея 1 малая 34
• Automationdrive fc 301 302 34
• Описание параметров vl 34
• Опция функция 34
• 20 строка дисплея 1 малая 35
• Описание параметров руководство по программированию 35
• Опция функция 35
• 20 строка дисплея 1 малая 36
• 21 строка дисплея 1 малая 36
• 22 строка дисплея 1 малая 36
• 23 строка дисплея 2 большая 36
• 24 строка дисплея 3 большая 36
• Automationdrive fc 301 302 36
• Описание параметров vl 36
• Опция функция 36
• 25 моё личное меню 37
• 3 показ мпу выб плз 37
• 30 ед изм показания выб польз 37
• Диапазон функция 37
• И фактической скорости 37
• Описание параметров руководство по программированию 37
• Опция функция 37
• Параметр 0 30 ед изм показания выб польз 37
• Параметр 0 31 мин знач зад го показ я только линейное 37
• Параметр 0 32 макс знач зад го показ я 37
• Параметр 4 13 верхн предел скор двигателя об мин 37
• Параметр 4 14 верхний предел скорости двигателя гц 37
• Показ по выб польз отображаемая величина вычисляется исходя из настроек в 37
• Показания по выбору пользователя значение пропорциональное скорости линейно пропорциональное пропорциональное квадрату или кубу скорости в зависимости от единицы измерения выбранной в параметр 0 30 ед изм показания выб польз 37
• Скорость зависит от типа единицы измерения выбранного в параметр 0 30 ед изм показания выб польз 37
• Текст на дисплее текстовая строка сохраняется в параметре 37
• Элементы выводимые на дисплей можно настроить различным образом 37
• 30 ед изм показания выб польз 38
• 31 мин знач показания зад пользователем 38
• 32 макс знач зад го показ я 38
• 37 текст 1 на дисплее 38
• 38 текст 2 на дисплее 38
• Automationdrive fc 301 302 38
• Диапазон функция 38
• Описание параметров vl 38
• Опция функция 38
• 38 текст 2 на дисплее 39
• 39 текст 3 на дисплее 39
• 4 клавиатура lcp 39
• 40 кнопка hand on на lcp 39
• 41 кнопка off на мпу 39
• 42 кнопка auto on на мпу 39
• 43 кнопка reset на lcp 39
• Диапазон функция 39
• Описание параметров руководство по программированию 39
• Опция функция 39
• Пользователь может активировать деактивировать и защитить паролем отдельные кнопки на lcp 39
• 5 копир сохранить 40
• 50 копирование с lcp 40
• 51 копировать набор 40
• 6 пароль 40
• 60 пароль главного меню 40
• 61 доступ к главному меню без пароля 40
• Automationdrive fc 301 302 40
• Диапазон функция 40
• Если выбрано значение 0 полный доступ параметр 0 60 пароль главного меню параметр 0 65 пароль персонального меню и 40
• Копирование настроек в память lcp и из нее эти параметры используются для сохранения и копирования наборов из одного преобразователя частоты в другой 40
• Описание параметров vl 40
• Опция функция 40
• Уведомление 40
• Этот параметр не может быть изменен во время вращения двигателя 40
• 65 пароль быстрого меню 41
• 66 доступ к быстрому меню без пароля 41
• 67 доступ к шине по паролю 41
• 68 safety parameters password 41
• 69 password protection of safety parameters 41
• Диапазон функция 41
• Описание параметров руководство по программированию 41
• Опция функция 41
• Параметр 0 66 доступ к перс меню без пароля игнорируются 41
• По запросу для комплектного оборудования предусмотрена защита более сложным паролем 41
• Уведомление 41
• 0 общие настройки 42
• 00 режим конфигурирования 42
• Automationdrive fc 301 302 42
• Используется чтобы указать в каком режиме работает преобразователь частоты в режиме скорости или в режиме крутящего момента а также чтобы указать должно ли внутреннее пид регулирование быть включено или отключено 42
• Описание параметров vl 42
• Опция функция 42
• Параметры 1 нагрузка двигатель 42
• Уведомление 42
• Это значение действительно только для fc 302 42
• 01 принцип управления двигателем 43
• 02 flux источник ос двигателя 43
• 03 хар ка момента нагрузки 43
• Наилучшие механические характеристики на валу обычно достигаются при использовании одного из двух режимов векторного управления магнитным потоком 2 flux без датчика и 3 flux с ос от энкодера 43
• Обзор возможных комбинаций настроек в параметр 1 00 режим конфигурирования и параметр 1 01 принцип управления двигателем см в глава 4 активные неактивные параметры в разных режимах управления привода 43
• Описание параметров руководство по программированию 43
• Опция функция 43
• Уведомление 43
• Это значение действительно только для fc 302 43
• Этот параметр не может быть изменен во время вращения двигателя 43
• 03 хар ка момента нагрузки 44
• 04 режим перегрузки 44
• 05 конфиг режима местного упр 44
• 06 по часовой стрелке 44
• 07 motor angle offset adjust 44
• Automationdrive fc 301 302 44
• Диапазон функция 44
• Описание параметров vl 44
• Опция функция 44
• Уведомление 44
• Этот параметр не может быть изменен во время вращения двигателя 44
• Этот параметр невозможно регулировать во время работы двигателя 44
• Этот параметр работает только при использовании двигателей с постоянными магнитами в режиме с обратной связью и используется только в fc 302 44
• 1 выбор двигателя 45
• Настройка асинхронного двигателя 45
• Уведомление 45
• Настройка двигателя с постоянными магнитами 46
• Уведомление 46
• Настройка двигателя synrm с vv 47
• 10 конструкция двигателя 48
• Automationdrive fc 301 302 48
• Если двигатель начнет вибрировать на определенной скорости увеличьте параметр 1 14 усил подавл увеличьте небольшими шагами значение усиления подавления значение этого параметра может быть выше значения по умолчанию на 10 100 в зависимости от двигателя 48
• Запустите полную аад с помощью параметр 1 29 авто адаптация двигателя aад 1 включ полной аад или введите вручную следующие параметры 48
• Мастер smartstart позволяет быстро настроить основные параметры двигателей synrm 48
• Описание параметров vl 48
• Опция функция 48
• Параметр 1 23 частота двигателя 48
• Параметр 1 24 ток двигателя 48
• Параметр 1 25 номинальная скорость двигателя 48
• Параметр 1 26 длительный ном момент двигателя 48
• Параметр 1 30 сопротивление статора rs 48
• Параметр 1 37 индуктивность по оси d ld 48
• Параметр 1 44 d axis inductance sat ldsat 48
• Параметр 1 45 q axis inductance sat lqsat 48
• Параметр 1 48 inductance sat point 48
• Программирование данных двигателя после выполнения шагов первоначального программирования станут активными параметры двигателей synrm в группах параметров 1 2 данные двигателя 1 3 доп данн двигателя и 1 4 adv motor data ii доп данные двигателя ii используйте данные с паспортной таблички двигателя и из листка технических данных двигателя и запрограммируйте перечисленные ниже параметры в указанном порядке 48
• Регулировки зависящие от применения запустите двигатель на номинальной скорости если подключенная система работает неправильно проверьте настройки двигателя synrm в vv 48
• Рекомендации для конкретных применений приведены в таблица 3 48
• Уведомление 48
• Шаги первоначального программирования чтобы активировать режим двигателя synrm выберите 5 sync reluctance магн сопротивление синхронизации в пар параметр 1 10 конструкция двигателя 48
• 10 конструкция двигателя 49
• 11 motor model 49
• 14 усил подавл 49
• Выдает предупреждение 49
• Диапазон функция 49
• Ожидает подачи оператором сигнала сброса 49
• Описание параметров руководство по программированию 49
• Опция функция 49
• Отключается 49
• Проверка модели имеет место каждый раз когда преобразователь частоты пролучает сигнал пуска с lcp через цифровой вход или по периферийной шине 49
• Уведомление 49
• Устанавливает параметры определенные для правильного типа модели 49
• Функция автообнаружения ogd и изменения модели функция активируется когда выбрано одно из следующих значений 10 danfoss ogd la10 или 11 danfoss ogd v210 в параметр 1 11 motor model преобразователь частоты проверяет выбрана ли правильная модель ogd если выбрать неправильную модель ogd преобразователь частоты выполняет следующие действия 49
• Это значение действительно только для fc 302 49
• Это значение действительно только для fc 302 это значение полностью функционально в версиях микропрограммы 7 1 и более поздних обратитесь в danfoss прежде чем использовать это значение в преобразователях частоты с более ранними версиями микропрограммы 49
• Этот параметр работает только в fc 302 49
• 2 данные двигателя 50
• Уведомление 50
• 22 напряжение двигателя 51
• 23 частота двигателя 51
• 24 ток двигателя 51
• 25 номинальная скорость двигателя 51
• 26 длительный ном момент двигателя 51
• 29 авто адаптация двигателя aад 51
• Диапазон функция 51
• Описание параметров руководство по программированию 51
• Опция функция 51
• Уведомление 51
• Этот параметр не может быть изменен во время вращения двигателя 51
• 3 доп данн двигателя 52
• Уведомление 52
• Уведомление 53
• 35 основное реактивное сопротивление xh 54
• 36 сопротивление потерь в стали rfe 54
• 37 индуктивность по оси d ld 54
• 38 индуктивн по оси q lq 54
• 39 число полюсов двигателя 54
• Automationdrive fc 301 302 54
• В таблица 3 приведено число полюсов для нормальных диапазонов скорости двигателей различных типов двигатели рассчитанные на другие частоты определяются отдельно число полюсов двигателя всегда четное поскольку оно представляет собой общее число полюсов а не число их пар в преобразователе частоты исходное значение параметр 1 39 число полюсов двигателя задается на основании параметр 1 23 частота двигателя и параметр 1 25 номинальная скорость двигателя 54
• Диапазон функция 54
• Значение параметра обновляется после каждой калибровки крутящего момента если в параметре параметр 1 47 калибровка крут мом на мал об выбрано значение 3 1st start with store 1 й пуск с сохранением или 4 every start with store каждый пуск с сохранением 54
• Описание параметров vl 54
• Уведомление 54
• 40 противо эдс при 1000 об мин 55
• 41 смещение угла двигателя 55
• 44 d axis inductance sat ldsat 55
• 45 q axis inductance sat lqsat 55
• 46 коэф усил обнаруж положения 55
• 47 калибровка крут мом на мал об 55
• Диапазон функция 55
• Описание параметров руководство по программированию 55
• Опция функция 55
• При пользовании двигателями с постоянными магнитами рекомендуется использовать тормозные резисторы 55
• Уведомление 55
• 47 калибровка крут мом на мал об 56
• 48 inductance sat point 56
• 5 настр нзав от нагр 56
• 50 намагнич двигателя при 0 скорости 56
• 51 норм намагн при мин скорости об мин 56
• Automationdrive fc 301 302 56
• Диапазон функция 56
• Описание параметров vl 56
• Опция функция 56
• Параметр 1 50 намагнич двигателя при 0 скорости не имеет влияния если параметр 1 10 конструкция двигателя 1 неявноп с пост магн 56
• Параметр 1 51 норм намагн при мин скорости об мин не имеет влияния если параметр 1 10 конструкция двигателя 1 неявноп с пост магн 56
• Уведомление 56
• 52 мин скорость норм намагнич гц 57
• 53 частота сдвига модели 57
• 54 сниж напр в зоне осл поля 57
• Диапазон функция 57
• Описание параметров руководство по программированию 57
• Уведомление 57
• Это значение действительно только для fc 302 57
• Этот параметр не может быть изменен во время вращения двигателя 57
• 55 характеристика u f u 58
• 56 характеристика u f f 58
• 58 имп ток при пров пуск с хода 58
• 59 ч та имп при пров пуск с хода 58
• 6 настр зав от нагр 58
• 60 компенсация нагрузки на низк скорости 58
• Automationdrive fc 301 302 58
• Диапазон функция 58
• Описание параметров vl 58
• 61 компенсация нагрузки на выс скорости 59
• 62 компенсация скольжения 59
• 63 пост времени компенсации скольжения 59
• 64 подавление резонанса 59
• 65 постоянная времени подавл резонанса 59
• 66 мин ток при низкой скорости 59
• Диапазон функция 59
• Описание параметров руководство по программированию 59
• Параметр 1 64 подавление резонанса не имеет влияния если параметр 1 10 конструкция двигателя 1 неявноп с пост магн 59
• Параметр 1 65 постоянная времени подавл резонанса не имеет влияния если параметр 1 10 конструкция двигателя 1 неявноп с пост магн 59
• Уведомление 59
• 67 тип нагрузки 60
• 68 мин инерция 60
• 69 максимальная инерция 60
• 7 регулировки пуска 60
• 70 реж пуска pm 60
• 71 задержка запуска 60
• 72 функция запуска 60
• Automationdrive fc 301 302 60
• Диапазон функция 60
• Описание параметров vl 60
• Опция функция 60
• 72 функция запуска 61
• 73 запуск с хода 61
• 74 начальная скорость об мин 61
• 75 начальная скорость гц 61
• Диапазон функция 61
• Для получения наиболее эффективного подхвата вращающегося двигателя необходимо правильно указать дополнительные данные двигателя в параметрах с параметр 1 30 сопротивление статора rs по параметр 1 35 основное реактивное сопротивление xh 61
• Описание параметров руководство по программированию 61
• Опция функция 61
• Уведомление 61
• Этот параметр не может быть изменен во время вращения двигателя 61
• Эту функцию не рекомендуется использовать в грузоподъемном оборудовании при мощности свыше 55 квт для улучшения функциональности следует использовать режим магнитного потока 61
• 76 пусковой ток 62
• 8 регулиров останова 62
• 80 функция при останове 62
• 81 мин скор для функц при остан об мин 62
• Automationdrive fc 301 302 62
• Диапазон функция 62
• Описание параметров vl 62
• Опция функция 62
• 82 мин ск д функц при ост гц 63
• 83 функция точного останова 63
• Диапазон функция 63
• Описание параметров руководство по программированию 63
• Опция функция 63
• Уведомление 63
• Функции точного останова дают преимущества в применениях требующих высокой точности при использовании стандартной команды останова точность определяется внутренним временем выполняемой задачи данное замечание не относится к использованию функции точного останова которая сокращает зависимость от времени задания и существенно увеличивает точность погрешность преобразователя частоты как правило указывается в связи с временем выполняемой задачи 63
• Этот параметр не может быть изменен во время вращения двигателя параметр действителен только для fc 302 63
• 9 темпер двигателя 64
• Уведомление 64
• 90 тепловая защита двигателя 65
• Automationdrive а также инструкциям предоставленным изготовителем двигателя 65
• Если выбрано значение 20 этр в соответствии с atex предел по току параметр 4 18 предел по току необходимо установить на 150 65
• Использование цифрового входа и напряжения 10 в в качестве источника питания пример преобразователь частоты отключается когда температура двигателя становится слишком высокой настройка параметров установите для параметр 1 90 тепловая защита двигателя значение 2 откл по термистору установите для параметр 1 93 источник датчика значение 6 цифровой вход 33 65
• Описание параметров руководство по программированию 65
• Опция функция 65
• Подключение термистора ptc 65
• При выборе 20 этр в соответствии с atex необходимо строго следовать инструкциям изложенным в соответствующей главе руководства по проектированию vl 65
• Уведомление 65
• Подключение датчика kty 66
• Уведомление 66
• Klixon 67
• Предупреждение 67
• Уведомление 67
• Этр 67
• Этр в соответствии с atex 67
• 91 внешний вентилятор двигателя 68
• 93 источник датчика 68
• 94 atex etr cur lim speed reduction 68
• 95 тип датчика kty 68
• Automationdrive fc 301 302 68
• Диапазон функция 68
• Для цифрового входа следует установить в параметр 5 00 режим цифрового входа выхода значение 0 pnp активен при 24 в 68
• Описание параметров vl 68
• Опция функция 68
• Параметр действителен только для fc 302 68
• Преобразователь частоты выдает предупреждение предупреждение 163 о пределе по току этр в соответствии с atex и снижает скорость двигателя активируя изменение скорости 2 группа параметров 3 5 изменение скор 2 68
• Пример текущее задание 50 об мин параметр 1 94 atex etr cur lim speed reduction 20 результирующее задание 40 об мин 68
• Уведомление 68
• Установите для параметр 1 93 источник датчика значение 6 цифровой вход 33 68
• Этот параметр невозможно регулировать во время работы двигателя 68
• 96 источник термистора kty 69
• 97 пороговый уровень kty 69
• 98 atex etr interpol points freq 69
• 99 atex etr interpol points current 69
• X 100 и введите его в массив 69
• Введите четыре точки частоты гц указанные на паспортной табличке двигателя в этот массив эти точки могут быть представлены в таблица 3 вместе с параметр 1 99 atex etr interpol points current 69
• Вместе с параметр 1 98 atex etr interpol points freq они используются для создания таблицы f гц i 69
• Все рабочие точки расположенные ниже кривой допускаются непрерывно точки расположенные выше линии допускаются на ограниченное время и рассчитываются как функция нагрузки если ток устройства в 1 5 раза превышает номинальный ток устройство мгновенно отключается 69
• Все точки ограничения по частоте току с паспортной таблички или из технических данных двигателя необходимо запрограммировать 69
• Диапазон функция 69
• Используйте четыре точки тока a с паспортной таблички двигателя рассчитайте значение номинального тока двигателя в процентах 69
• Описание параметров руководство по программированию 69
• Опция функция 69
• Параметр действителен только для fc 302 69
• Подключение датчика kty между клеммами 54 и 55 gnd см рисунок 3 7 69
• Уведомление 69
• Настройки двигателей с постоянными магнитами 70
• Уведомление 70
• Описание параметров руководство по программированию 71
• Отрегулируйте пусковой крутящий момент в параметр 1 66 мин ток при низкой скорости если указать значение 100 в качестве пускового крутящего момента будет использоваться номинальный крутящий момент 71
• 0 тормож пост током 72
• 00 ток удержания пост ток 72
• 01 ток торможения пост током 72
• 02 время торможения пост током 72
• 03 скорость включ торм пост током об мин 72
• 04 скорость включ торм пост током гц 72
• 05 максимальное задание 72
• Automationdrive fc 301 302 72
• Группа параметров для конфигурирования функций торможения постоянным током и удержания постоянным током 72
• Диапазон функция 72
• Максимальное значение зависит от номинального тока двигателя избегайте слишком длительной подачи 100 процентного тока это может привести к повреждению двигателя 72
• Максимальное значение зависит от номинального тока двигателя избегайте слишком длительной подачи 100 процентного тока это может привести к повреждению двигателя при низких значениях удержания постоянным током генерируется слишком высокий ток для двигателей повышенной мощности эта ошибка увеличивается при увеличении мощности двигателя 72
• Описание параметров vl 72
• Параметр 2 04 скорость включ торм пост током гц не имеет влияния если параметр 1 10 конструкция двигателя 1 неявноп с пост магн 72
• Параметры 2 торможение 72
• Уведомление 72
• 05 максимальное задание 73
• 06 ток торм пост т 73
• 07 вр торм пост т 73
• 1 функц энерг торм 73
• 10 функция торможения 73
• 11 тормозной резистор ом 73
• 12 предельная мощность торможения квт 73
• Группа параметров для выбора параметров динамического торможения только для преобразователей частоты с тормозным прерывателем 73
• Диапазон функция 73
• Как в открытом так и закрытом контуре 73
• Описание параметров руководство по программированию 73
• Опция функция 73
• Торможение переменным током не так эффективно как динамическое торможение с помощью резистора торможение переменным током используется для режима vv 73
• Уведомление 73
• 12 предельная мощность торможения квт 74
• 13 контроль мощности торможения 74
• 15 проверка тормоза 74
• Automationdrive fc 301 302 74
• Диапазон функция 74
• Если значение 74
• Если система контроля мощности установлена в состояние 0 выкл или 1 предупреждение то функция торможения остается активной даже при превышении контрольного предела это может привести к тепловой перегрузке резистора предусмотрена также возможность выдачи предупреждения через релейный цифровой выход точность измерения в системе контроля мощности зависит от точности определения сопротивления резистора погрешность менее 20 74
• Не известно или если 74
• Описание параметров vl 74
• Опция функция 74
• Отличается от 120 с на практике можно использовать следующий подход можно запустить применение тормоза считать показание параметр 16 33 энергия торможения 2 мин и затем ввести это значение 20 в пар параметр 2 12 предельная мощность торможения квт 74
• Уведомление 74
• 15 проверка тормоза 75
• 16 макс ток торм пер ток 75
• Диапазон функция 75
• Для удаления предупреждения появляющегося в случае выбора 0 выкл или 1 предупреждение следует выключить и вновь включить сетевое питание перед этим необходимо устранить неисправность в случае выбора 0 выкл или 1 предупреждение преобразователь частоты продолжает работать даже если обнаружена неисправность 75
• Описание параметров руководство по программированию 75
• Опция функция 75
• Уведомление 75
• Целостность цепи тормозного резистора проверяется при подаче питания однако проверка тормозного igbt выполняется при отсутствии торможения режим торможения отключается по сигналу предупреждения или отключения 75
• 2 механич тормоз 76
• Уведомление 76
• 20 ток отпускания тормоза 77
• 21 скорость включения тормоза об мин 77
• 22 скорость включения тормоза гц 77
• 23 задержка включения тормоза 77
• Диапазон функция 77
• Если выбран выход управления механическим тормозом однако сам механический тормоз не подключен функция по умолчанию не работает вследствие слишком низкого тока двигателя 77
• Описание параметров руководство по программированию 77
• Уведомление 77
• Механический тормоз подъемного механизма 78
• 26 задание крутящ момента 79
• 27 вр изм ск сти кр мом 79
• 28 коэф форсирования усиления 79
• 300 300 79
• 5 s данное значение определяет длительность крутящего момента в направлении по часовой стрелке значение 0 позволяет обеспечить очень быстрое намагничивание при регулировании магнитного потока 79
• Mg33mk50 danfoss a s 05 2015 все права защищены 77 79
• Данное значение определяет крутящий момент действующий на сцепленный механический тормоз перед его отпусканием крутящий момент нагрузка на кране являются положительными и имеют значение от 10 до 160 чтобы получить наилучшую начальную точку установите параметр 2 26 задание крутящ момента равным примерно 70 крутящий момент нагрузка на подъемном устройстве могут быть как положительными так и отрицательными и иметь значение от 160 до 160 чтобы получить наилучшую начальную точку установите параметр 2 26 задание крутящ момента равным примерно 0 79
• Действует только в режиме замкнутого контура с замкнутым контуром функция обеспечивает плавный переход от режима управления крутящим моментом в режим управления скоростью когда на двигатель переходит нагрузка от тормоза 79
• Диапазон функция 79
• Описание параметров руководство по программированию 79
• Параметры с параметр 2 26 задание крутящ момента по параметр 2 33 speed pid start lowpass filter time доступны только при управлении механическим тормозом подъемного механизма при регулировании магнитного потока с обратной связью двигателя 79
• Рисунок 3 2 последовательность отпускания тормоза при управлении механическим тормозом подъемного механизма этот способ управления тормозом доступен только при регулировании магнитного потока с обратной связью двигателя или в режиме без использования датчиков и доступен при работе с асинхронными двигателями и неявнополюсными двигателями с постоянными магнитами 79
• Чем выше погрешность крутящего момента параметр 2 26 задание крутящ момента по сравнению с фактическим моментом тем больше рывки при переходе нагрузки 79
• 28 коэф форсирования усиления 80
• 29 torque ramp down time 80
• 30 position p start proportional gain 80
• 31 speed pid start proportional gain 80
• 32 speed pid start integral time 80
• 33 speed pid start lowpass filter time 80
• Automationdrive fc 301 302 80
• Диапазон функция 80
• Описание параметров vl 80
• 0 пределы задания 81
• 00 диапазон задания 81
• 01 единицы задания сигн обр связи 81
• 02 мин задание 81
• Диапазон функция 81
• Описание параметров руководство по программированию 81
• Опция функция 81
• Параметры 3 задан измен скор 81
• Параметры для обработки задания определения ограничений и задания реакции преобразователя частоты на изменения 81
• 02 мин задание 82
• 03 максимальное задание 82
• 04 функция задания 82
• 1 задания 82
• 10 предустановленное задание 82
• 11 фиксированная скорость гц 82
• Automationdrive fc 301 302 82
• Выберите предустановленное задание задания выберите для соответствующих цифровых входов в группе параметров 5 1 цифровые входы значение предуст задание бит 0 1 2 16 17 или 18 82
• Диапазон функция 82
• Описание параметров vl 82
• Опция функция 82
• 11 фиксированная скорость гц 83
• 12 значение разгона замедления 83
• 13 место задания 83
• 14 предустановл относительное задание 83
• 15 источник задания 1 83
• Диапазон функция 83
• Описание параметров руководство по программированию 83
• Опция функция 83
• При выборе значения 2 местное преобразователь частоты после выключения питания начинает работу с данной настройки 83
• Уведомление 83
• 15 источник задания 1 84
• 16 источник задания 2 84
• 17 источник задания 3 84
• 18 источник отн масштабирования задания 84
• Automationdrive fc 301 302 84
• Описание параметров vl 84
• Опция функция 84
• Уведомление 84
• Этот параметр не может быть изменен во время вращения двигателя 84
• Параметры изменения скорости 3 4 изменение скор 1 85
• Уведомление 85
• 41 время разгона 1 86
• 42 время замедления 1 86
• 45 соот s рам в начале разгона 86
• 46 соот s рам в конце разгона 86
• 47 соот s рам в нач замедл 86
• 48 соот s рам в конц замедл 86
• 5 изменение скор 2 86
• 50 изменение скор тип 2 86
• Automationdrive fc 301 302 86
• Диапазон функция 86
• Описание параметров vl 86
• Опция функция 86
• Параметры изменения скорости для выбора см группе параметров 3 4 изменение скор 1 86
• 51 время разгона 2 87
• 52 время замедления 2 87
• 55 соот s рам в начале разгона 87
• 56 соот s рам в конце разгона 87
• 57 соот s рам в нач замедл 87
• 58 соот s рам в конц замедл 87
• 6 изменение скор 3 87
• 60 изменение скор тип 3 87
• Диапазон функция 87
• Если выбрано значение 1 s обр х ка с пост вр рыв и в процессе изменения скорости корректируется задание время изменения скорости может быть увеличено с целью реализации движения без рывков что может привести к более продолжительному пуску или останову может потребоваться дополнительная настройка коэффициентов s образной характеристики или переключение инициаторов 87
• Настройте параметры изменения скорости см 3 4 изменение скор 1 87
• Описание параметров руководство по программированию 87
• Опция функция 87
• Уведомление 87
• 60 изменение скор тип 3 88
• 61 время разгона 3 88
• 62 время замедления 3 88
• 65 соот s рам в начале разгона 88
• 66 соот s рам в конце разгона 88
• 67 соот s рам в нач замедл 88
• 68 соот s рам в конц замедл 88
• 7 изменение скор 4 88
• 70 изменение скор тип 4 88
• Automationdrive fc 301 302 88
• Диапазон функция 88
• Если выбрано значение 1 s обр х ка с пост вр рыв и в процессе изменения скорости корректируется задание время изменения скорости может быть увеличено с целью реализации движения без рывков что может привести к более продолжительному пуску или останову может потребоваться дополнительная настройка коэффициентов s образной характеристики или переключение инициаторов 88
• Настройте параметры изменения скорости см группу параметров 3 4 изменение скор 1 88
• Описание параметров vl 88
• Опция функция 88
• Уведомление 88
• 71 время разгона 4 89
• 72 время замедления 4 89
• 75 соот s рам в начале разгона 89
• 76 соот s рам в конце разгона 89
• 77 соот s рам в нач замедл 89
• 78 соот s рам в конц замедл 89
• 8 др изменен скор 89
• 80 темп изм скор при перех на фикс скор 89
• 81 время замедл для быстр останова 89
• Диапазон функция 89
• Если выбрано значение 1 s обр х ка с пост вр рыв и в процессе изменения скорости корректируется задание время изменения скорости может быть увеличено с целью реализации движения без рывков что может привести к более продолжительному пуску или останову может потребоваться дополнительная настройка коэффициентов s образной характеристики или переключение инициаторов 89
• Описание параметров руководство по программированию 89
• Уведомление 89
• 82 тип изм я скор для быстрого останова 90
• 83 отн е s обр х ки при быстр ост на замедл пуск 90
• 84 отн е s обр х ки при быстр ост на замедл заверш 90
• 89 ramp lowpass filter time 90
• 9 цифр потенциометр 90
• Automationdrive fc 301 302 90
• Диапазон функция 90
• Описание параметров vl 90
• Опция функция 90
• Цифровой потенциометр позволяет увеличивать или уменьшать текущее задание путем изменения настройки цифровых входов с помощью функций увеличить уменьшить или очистить чтобы активизировать функцию установите для хотя бы одного цифрового входа значение увеличить или уменьшить 90
• 90 размер ступени 91
• 91 время изменения скор 91
• 92 восстановление питания 91
• 93 макс предел 91
• 94 мин предел 91
• 95 задержка рампы 91
• Диапазон функция 91
• Описание параметров руководство по программированию 91
• Опция функция 91
• 1 пределы двигателя 92
• 10 направление вращения двигателя 92
• 11 нижн предел скор двигателяоб мин 92
• 12 нижний предел скорости двигателя гц 92
• 13 верхн предел скор двигателя об мин 92
• 14 верхний предел скорости двигателя гц 92
• Automationdrive fc 301 302 92
• Диапазон функция 92
• Описание параметров vl 92
• Определите пределы двигателя по крутящему моменту току и скорости а также реакцию преобразователя частоты на превышение этих пределов при превышении предельного значения на дисплее появляется сообщение при предупреждении всегда создается сообщение выводимое на дисплей или на периферийную шину функция контроля может вызывать предупреждение или отключение вследствие которого преобразователь частоты останавливается и выдает аварийное сообщение 92
• Опция функция 92
• Параметры 4 пределы предупр 92
• Уведомление 92
• Этот параметр не может быть изменен во время вращения двигателя 92
• 16 двигательн режим с огранич момента 93
• 17 генераторн режим с огранич момента 93
• 18 предел по току 93
• 19 макс выходная частота 93
• 20 источн предельн коэф момента 93
• 21 источник предельн коэф скорости 93
• Диапазон функция 93
• Если выбрано значение 20 этр в соответствии с atex для параметра параметр 1 90 тепловая защита двигателя предел по току в параметр 4 18 предел по току необходимо установить на 150 93
• Когда для параметр 1 00 режим конфигурирования установлено значение 0 ск сть без обр св изменение параметр 4 16 двигательн режим с огранич момента приводит к автоматическому изменению параметр 1 66 мин ток при низкой скорости 93
• Описание параметров руководство по программированию 93
• Опция функция 93
• Предел крутящего момента реагирует на фактический неотфильтрованный крутящий момент включая пиковые моменты данное значение момента не совпадает с отфильтрованным значением отображаемым на lcp или через периферийную шину 93
• Уведомление 93
• 21 источник предельн коэф скорости 94
• 23 brake check limit factor source 94
• 24 brake check limit factor 94
• 3 контр ск сти вращ двиг 94
• 30 функция при потере ос двигателя 94
• Automationdrive fc 301 302 94
• Диапазон функция 94
• Описание параметров vl 94
• Опция функция 94
• Эта группа параметров содержит настройки для контроля и обработки сигналов устройств обратной связи от двигателя например энкодеров резолверов и т д 94
• 30 функция при потере ос двигателя 95
• 31 ошибка скорости ос двигателя 95
• 32 тайм аут при потере ос двигателя 95
• 34 коэф ошибки слежения 95
• 35 ошибка слежения 95
• 36 ошибка слежения тайм аут 95
• 37 ошибка слежения изм е скорости 95
• Диапазон функция 95
• Описание параметров руководство по программированию 95
• Опция функция 95
• Предупреждение 90 конт энкодера активируется если превышается значение указанное в параметр 4 31 ошибка скорости ос двигателя независимо от значения установленного в пар параметр 4 32 тайм аут при потере ос двигателя предупреждение авар сигнал 61 ошибка ос связан с функцией действующей при потере ос двигателя 95
• Предупреждение авар сигнал 78 ошибка слежения связано с функцией ошибки слежения 95
• 37 ошибка слежения изм е скорости 96
• 38 ошибка слеж я тайм аут изм я ск сти 96
• 39 ошбк слеж я тайм аут после изм ск сти 96
• 4 мониторинг скорости 96
• 43 motor speed monitor function 96
• Automationdrive fc 301 302 96
• Диапазон функция 96
• Описание параметров vl 96
• Опция функция 96
• Уведомление 96
• Этот параметр активен только в режиме управления магнитным потоком 96
• 43 motor speed monitor function 97
• 44 motor speed monitor max 97
• 45 motor speed monitor timeout 97
• 5 настр предупр 97
• 50 предупреждение низкий ток 97
• 51 предупреждение высокий ток 97
• Диапазон функция 97
• Доступно только в режиме управления магнитным потоком 97
• Используйте данные параметры для настройки пределов предупреждений по току скорости заданию и обратной связи 97
• Описание параметров руководство по программированию 97
• Опция функция 97
• Предупреждения отображаются на lcp и могут быть запрограммированы для подачи на выходы или считывание через периферийную шину в расширенном командном слове 97
• Уведомление 97
• 52 предупреждение низкая скорость 98
• 53 предупреждение высокая скорость 98
• 54 предупреждение низкое задание 98
• 55 предупреждение высокое задание 98
• 56 предупреждение низкий сигнал ос 98
• 57 предупреждение высокий сигн ос 98
• 58 функция при обрыве фазы двигателя 98
• Automationdrive fc 301 302 98
• Диапазон функция 98
• Описание параметров vl 98
• Опция функция 98
• Уведомление 98
• Этот параметр не может быть изменен во время вращения двигателя 98
• 6 исключ скорости 99
• Предупреждение 99
• Уведомление 99
• 62 исключение скорости до об мин 100
• 63 исключение скорости до гц 100
• Automationdrive fc 301 302 100
• Диапазон функция 100
• Описание параметров vl 100
• 0 реж цифр вв выв 101
• 00 режим цифрового ввода вывода 101
• 01 клемма 27 режим 101
• 02 клемма 29 режим 101
• 1 цифровые входы 101
• Описание параметров руководство по программированию 101
• Опция функция 101
• Параметры 5 цифр вход выход 101
• Параметры для настройки входов и выходов с использованием npn и pnp 101
• После изменения этого параметра необходимо активировать его отключив и снова включив питание 101
• Уведомление 101
• Функции группы 1 имеют более высокий приоритет чем функции группы 2 101
• Цифровые входы используются для выбора различных функций преобразователя частоты для любого цифрового входа может быть задано выполнение одной из следующих функций 101
• Этот параметр используется только в fc 302 101
• Этот параметр невозможно регулировать во время работы двигателя 101
• Automationdrive fc 301 302 102
• Выполнение следующих функций может быть задано для любого цифрового входа 102
• Описание параметров vl 102
• Стандартные клеммы fc 300 18 19 27 29 32 и 33 клеммы mcb 101 x30 2 x30 3 и x30 4 клемма 29 функционирует как выход только на fc 302 102
• Функции предназначенные только для одного цифрового входа указаны в описании соответствующего параметра 102
• Если преобразователь частоты находится на пределе момента и получает команду останова он не может остановиться самостоятельно чтобы обеспечить останов преобразователя частоты сконфигурируйте цифровой выход на функцию 27 пред по момен стоп и соедините этот цифровой выход с цифровым входом который сконфигурирован для выполнения выбега 103
• Описание параметров руководство по программированию 103
• Уведомление 103
• Automationdrive fc 301 302 104
• Если действует функция фиксации выхода преобразователь частоты не может быть остановлен низким сигналом 8 пуск остановить преобразователь частоты можно с помощью клеммы запрограммированной как 2 выбег инверсный или 3 выбег сброс инверс 104
• Описание параметров vl 104
• Уведомление 104
• Описание параметров руководство по программированию 105
• Automationdrive fc 301 302 106
• Доступно только для импульсных входов на клеммах 32 33 106
• Запуск с хода отменяет действие при обнаружении небольшой нагрузки 106
• Описание параметров vl 106
• Уведомление 106
• 10 клемма 18 цифровой вход 107
• 11 клемма 19 цифровой вход 107
• 12 клемма 27 цифровой вход 107
• 13 клемма 29 цифровой вход 107
• 14 клемма 32 цифровой вход 107
• 15 клемма 33 цифровой вход 107
• 16 клемма x30 2 цифровой вход 107
• 17 клемма x30 3 цифровой вход 107
• 18 клемма x30 4 цифровой вход 107
• 19 клемма 37 безопасный останов 107
• Описание параметров руководство по программированию 107
• Опция функция 107
• Уведомление 107
• Этот параметр используется только в fc 302 107
• 19 клемма 37 безопасный останов 108
• Automationdrive fc 301 302 108
• Выбор значения авт сброс предупреждение разрешает автоматический перезапуск преобразователя частоты 108
• Значения 4 ав сигн ptc 1 к 9 ptc 1 и relay w a д оступны для выбора только при подключенном mcb 112 108
• Описание параметров vl 108
• Опция функция 108
• Уведомление 108
• 20 клемма x46 1 цифровой вход 109
• 21 клемма x46 3 цифровой вход 109
• 22 клемма x46 5 цифровой вход 109
• 23 клемма x46 7 цифровой вход 109
• 24 клемма x46 9 цифровой вход 109
• 25 клемма x46 11 цифровой вход 109
• 26 клемма x46 13 цифровой вход 109
• 3 цифровые выходы 109
• Описание параметров руководство по программированию 109
• Опция функция 109
• При опасном сбое связанном с safe torque off выдается аварийный сигнал 72 опасный отказ 109
• См таблица 5 109
• Уведомление 109
• Эти два полупроводниковых цифровых выхода являются общими для клемм 27 и 29 функция входа выхода для клеммы 27 устанавливается в параметр 5 01 клемма 27 режим а для клеммы 29 в параметр 5 02 клемма 29 режим 109
• Эти параметры не могут быть изменены во время вращения двигателя 109
• Automationdrive fc 301 302 110
• Описание параметров vl 110
• Описание параметров руководство по программированию 111
• Automationdrive fc 301 302 112
• Описание параметров vl 112
• Описание параметров руководство по программированию 113
• 30 клемма 27 цифровой выход 114
• 31 клемма 29 цифровой выход 114
• 32 клемма х30 6 цифр выход mcb 101 114
• Automationdrive fc 301 302 114
• Описание параметров vl 114
• Опция функция 114
• Уведомление 114
• Этот параметр применим только в fc 302 114
• 32 клемма х30 6 цифр выход mcb 101 115
• 33 клемма х30 7 цифр выход mcb 101 115
• Описание параметров руководство по программированию 115
• Опция функция 115
• 33 клемма х30 7 цифр выход mcb 101 116
• 4 реле 116
• 40 реле функций 116
• Automationdrive fc 301 302 116
• Описание параметров vl 116
• Опция функция 116
• Параметры для конфигурирования временных и выходных функций реле 116
• 40 реле функций 117
• Описание параметров руководство по программированию 117
• Опция функция 117
• 40 реле функций 118
• Automationdrive fc 301 302 118
• Описание параметров vl 118
• Опция функция 118
• Уведомление 118
• Это значение действительно только для fc 302 118
• 40 реле функций 119
• Описание параметров руководство по программированию 119
• Опция функция 119
• 40 реле функций 120
• Automationdrive fc 301 302 120
• Описание параметров vl 120
• Опция функция 120
• 40 реле функций 121
• Описание параметров руководство по программированию 121
• Опция функция 121
• 40 реле функций 122
• 41 задержка включения реле 122
• 42 задержка выключения реле 122
• Automationdrive fc 301 302 122
• Диапазон функция 122
• Если состояние выбранного события изменяется до истечения времени задержки включения или выключения то это не влияет на состояние выхода реле 122
• Описание параметров vl 122
• Опция функция 122
• 5 импульсный вход 123
• 50 клемма 29 мин частота 123
• 51 клемма 29 макс частота 123
• 52 клемма 29 мин задание обр связь 123
• 53 клемма 29 макс задание обр связь 123
• 54 пост времени имп фильтра 29 123
• 55 клемма 33 низкая частота 123
• Диапазон функция 123
• Описание параметров руководство по программированию 123
• Параметры импульсного входа используются с целью определения соответствующего окна для зоны импульсного задания путем конфигурирования масштабирования и фильтров для импульсных входов в качестве входов задания частоты могут действовать входные клеммы 29 или 33 установите для клеммы 29 параметр 5 13 клемма 29 цифровой вход или 33 параметр 5 15 клемма 33 цифровой вход значение 32 импульсный вход если в качестве входа используется клемма 29 установите для параметр 5 01 клемма 27 режим значение 0 вход 123
• 56 клемма 33 высокая частота 124
• 57 клемма 33 низкое зад обр связь 124
• 58 клемма 33 макс задание обр связь 124
• 59 пост времени фильтра импульс вх 33 124
• 6 импульсный выход 124
• 60 клемма 27 переменная импульс выхода 124
• Automationdrive fc 301 302 124
• Варианты считывания выходных переменных 124
• Данные параметры используются для конфигурирования масштаба и выходных функций импульсных выходов клеммы 27 и 29 назначаются для импульсного выхода через параметр 5 01 клемма 27 режим и параметр 5 02 клемма 29 режим соответственно 124
• Диапазон функция 124
• Описание параметров vl 124
• Опция функция 124
• Уведомление 124
• Эти параметры не могут быть изменены во время вращения двигателя 124
• 60 клемма 27 переменная импульс выхода 125
• 62 макс частота имп выхода 27 125
• 63 клемма 29 переменная импульс выхода 125
• 65 макс частота имп выхода 29 125
• 66 клемма х30 6 перем имп выхода 125
• 68 макс частота имп выхода x30 6 125
• 7 вход энкодера 24 в 125
• Диапазон функция 125
• Описание параметров руководство по программированию 125
• Опция функция 125
• Подключение энкодера к преобразователю частоты инкрементальный энкодер с напряжением 24 в максимальная длина кабеля 5 м 125
• Подключите энкодер 24 в к клемме 12 питание 24 в пост тока клемме 32 канал a клемме 33 канал b и клемме 20 gnd земля цифровые входы 32 33 активны для входов энкодера если в параметр 1 02 flux источник ос двигателя и параметр 7 00 ист сигн ос пид рег скор выбрано значение 1 энкодер 24 в используемый энкодер является двухканальным каналы a и b и рассчитан на напряжение 24 в макс входная частота 110 кгц 125
• Уведомление 125
• Этот параметр используется только в fc 302 125
• 70 клеммы 32 33 число имп на об 126
• 71 клеммы 32 33 направление энкодера 126
• 8 доп у вв выв 126
• 80 зад переп конденс ahf 126
• 9 управление по шине 126
• 90 управление цифр и релейн шинами 126
• Automationdrive fc 301 302 126
• Диапазон функция 126
• Описание параметров vl 126
• Опция функция 126
• Уведомление 126
• Эта группа параметров предназначена для выбора цифровых и релейных выходов через настройку периферийной шины 126
• Этот параметр не может быть изменен во время вращения двигателя 126
• 90 управление цифр и релейн шинами 127
• 93 имп вых 27 управление шиной 127
• 94 имп выход 27 предуст тайм аута 127
• 95 имп вых 29 управление шиной 127
• 96 имп выход 29 предуст тайм аута 127
• 97 имп вых x30 6 упр е шиной 127
• 98 имп вых x30 6 пр уст тайм аута 127
• Диапазон функция 127
• Описание параметров руководство по программированию 127
• 0 реж аналог вв выв 128
• 00 время тайм аута нуля 128
• 01 функция при тайм ауте нуля 128
• 1 аналоговый вход 1 128
• 10 клемма 53 низкое напряжение 128
• Automationdrive fc 301 302 128
• Аналоговые входы можно конфигурировать в качестве входа либо по напряжению fc 301 0 10 в fc 302 от 0 до 10 в либо по току fc 301 fc 302 0 4 20 ма 128
• Диапазон функция 128
• Описание параметров vl 128
• Опция функция 128
• Параметры 6 аналог ввод вывод 128
• Параметры для конфигурирования масштаба и пределов аналогового входа 1 клемма 53 128
• Термисторы можно подключать как к аналоговому так и к цифровому входу 128
• Уведомление 128
• 11 клемма 53 высокое напряжение 129
• 12 клемма 53 малый ток 129
• 13 клемма 53 большой ток 129
• 14 клемма 53 низкое зад обр связь 129
• 15 клемма 53 высокое зад обр связь 129
• 16 клемма 53 постоянн времени фильтра 129
• 2 аналоговый вход 2 129
• 20 клемма 54 низкое напряжение 129
• 21 клемма 54 высокое напряжение 129
• 22 клемма 54 малый ток 129
• Диапазон функция 129
• Описание параметров руководство по программированию 129
• Параметры для конфигурирования масштаба и пределов аналогового входа 2 клемма 54 129
• Уведомление 129
• Этот параметр невозможно регулировать во время работы двигателя 129
• 23 клемма 54 большой ток 130
• 24 клемма 54 низкое зад обр связь 130
• 25 клемма 54 высокое зад обр связь 130
• 26 клемма 54 пост времени фильтра 130
• 3 аналоговый вход 3 mcb 101 130
• 30 клемма x30 11 низкое напряжение 130
• 31 клемма x30 11 высокое напряжение 130
• 34 клемма x30 11 низкое зад обр связь 130
• 35 клемма x30 11 высокое зад обр связь 130
• Automationdrive fc 301 302 130
• General purpose i o mcb 101 130
• Группа параметров для настройки масштаба и пределов аналогового входа 3 х30 11 в модуле vl 130
• Диапазон функция 130
• Описание параметров vl 130
• Уведомление 130
• Этот параметр невозможно регулировать во время работы двигателя 130
• 36 клемма x30 11 пост времени фильтра 131
• 4 аналоговый вход 4 131
• 40 клемма x30 12 низкое напряжение 131
• 41 клемма x30 12 высокое напряжение 131
• 44 клемма x30 12 низкое зад обр связь 131
• 45 клемма x30 12 высокое зад обр связь 131
• 46 клемма x30 12 пост времени фильтра 131
• 5 аналогов выход 1 131
• 50 клемма 42 выход 131
• General purpose i o mcb 101 131
• Группа параметров для настройки масштаба и пределов аналогового входа 4 х30 12 в модуле vl 131
• Диапазон функция 131
• Описание параметров руководство по программированию 131
• Опция функция 131
• Параметры для конфигурирования масштаба и пределов аналогового выхода 1 то есть клеммы 42 аналоговые выходы являются токовыми выходами 0 4 20 ма общая клемма клемма 39 является единой клеммой и имеет одинаковый электрический потенциал для подключения как аналоговой так и цифровой общей точки разрешение аналогового выхода составляет 12 бит 131
• Уведомление 131
• Этот параметр невозможно регулировать во время работы двигателя 131
• 50 клемма 42 выход 132
• Automationdrive fc 301 302 132
• Описание параметров vl 132
• Опция функция 132
• 50 клемма 42 выход 133
• 51 клемма 42 мин выход 133
• 52 клемма 42 макс выход 133
• 53 клемма 42 управление вых шиной 133
• 54 клемма 42 уст вых тайм аута 133
• 55 клемма 42 фильтр выхода 133
• Диапазон функция 133
• Описание параметров руководство по программированию 133
• Опция функция 133
• 55 клемма 42 фильтр выхода 134
• 6 аналог выход 2 134
• 60 клемма x30 8 цифровой выход 134
• Automationdrive fc 301 302 134
• Аналоговые выходы являются токовыми выходами 0 4 20 ма общий вывод клемма х30 8 является единой клеммой и единым электрическим потенциалом для подключения общего провода аналоговых сигналов разрешение аналогового выхода составляет 12 бит 134
• Описание параметров vl 134
• Опция функция 134
• 60 клемма x30 8 цифровой выход 135
• 61 клемма x30 8 мин масштаб 135
• 62 клемма x30 8 макс масштаб 135
• 63 клемма x30 8 управление по шине 135
• 64 кл x30 8 зн е на вых при тайм ауте 135
• Диапазон функция 135
• Описание параметров руководство по программированию 135
• Опция функция 135
• 7 аналог выход 3 136
• 70 клемма x45 1 выход 136
• Automationdrive fc 301 302 136
• Описание параметров vl 136
• Опция функция 136
• Параметры для конфигурирования масштаба и пределов аналогового выхода 3 клеммы x45 1 и клеммы x45 2 аналоговые выходы являются токовыми выходами 0 4 20 ма разрешение аналогового выхода составляет 11 бит 136
• 70 клемма x45 1 выход 137
• 71 клемма x45 1 мин масштаб 137
• 72 клемма x45 1 макс масштаб 137
• 73 клемма x45 1 управление по шине 137
• 74 кл x45 1 зн е на вых при тайм ауте 137
• 8 аналог выход 4 137
• 80 клемма x45 3 выход 137
• Диапазон функция 137
• Описание параметров руководство по программированию 137
• Опция функция 137
• Параметры для конфигурирования масштаба и пределов аналогового выхода 4 клеммы x45 3 и клеммы x45 4 аналоговые выходы являются токовыми выходами от 0 4 до 20 ма разрешение аналогового выхода составляет 11 бит 137
• 81 клемма x45 3 мин масштаб 138
• 82 клемма x45 3 макс масштаб 138
• 83 клемма x45 3 управление по шине 138
• 84 кл x45 3 зн е на вых при тайм ауте 138
• Automationdrive fc 301 302 138
• Описание параметров vl 138
• Опция функция 138
• 0 пид регулят скор 139
• 00 ист сигн ос пид рег скор 139
• Если используются отдельные энкодеры только fc 302 необходимо отрегулировать параметры изменения скорости с учетом передаточного отношения между двумя энкодерами 139
• Описание параметров руководство по программированию 139
• Опция функция 139
• Ослабление пид регулирования скорости 139
• Параметры 7 контроллеры 139
• Уведомление 139
• Эта функция обеспечивает точное распределение крутящего момента между несколькими двигателями на общем механическом валу ослабление пид регулирования скорости полезно использовать в морских и шахтных применениях где требуется избыточность и более высокие динамические характеристики ослабление пид регулирования позволяет уменьшить инерцию путем использования нескольких небольших двигателей вместо одного мощного двигателя на рисунок 3 8 показан принцип действия функции 139
• Этот параметр невозможно регулировать во время работы двигателя 139
• Уведомление 141
• 02 усил пропорц звена пид регулят скор 142
• 03 постоянн интегр я пид регулят скор 142
• 04 постоянн дифф я пид регулят скор 142
• 05 пр усил в цепи дифф я пид рег скор 142
• 06 пост вр фильт ниж част пид рег скор 142
• Automationdrive fc 301 302 142
• Диапазон функция 142
• Описание параметров vl 142
• Сильная фильтрация может ухудшить динамические характеристики этот параметр используется при установке в параметр 1 00 режим конфигурирования значения 1 ск сть замкн конт и 2 момент затяжки отрегулируйте постоянную времени фильтра при контроле магнитного потока без датчиков до значения 3 5 мс 142
• Уведомление 142
• 06 пост вр фильт ниж част пид рег скор 143
• 07 перед е отн е ос для пид ск сти 143
• 08 коэфф пр св пид рег скор 143
• 09 speed pid error correction w ramp 143
• Диапазон функция 143
• Описание параметров руководство по программированию 143
• 1 упр е кр мом pi 144
• 10 torque pi feedback source 144
• 12 прпрц к т ус я для рег я прпрц интегр кр мом 144
• 13 время интгр для рег прпрц интегр кр мом 144
• 16 torque pi lowpass filter time 144
• 18 torque pi feed forward factor 144
• 19 current controller rise time 144
• 2 ос д управл проц 144
• 20 источник ос 1 для упр процессом 144
• Automationdrive fc 301 302 144
• Выберите источники обратной связи для пид регулятора процесса и способ управления этой обратной связью 144
• Диапазон функция 144
• Описание параметров vl 144
• Опция функция 144
• Параметры для конфигурирования пи регулирования крутящего момента 144
• 20 источник ос 1 для упр процессом 145
• 22 источник ос 2 для упр процессом 145
• 3 упр пид рег проц 145
• 30 норм инв реж упр пид рег пр 145
• 31 антираскрутка пид рег проц 145
• 32 скорость пуска пид рег пр 145
• 33 проп коэфф ус пид рег проц 145
• 34 пост врем интегр пид рег проц 145
• 35 постоянная врем дифф пид рег проц 145
• Диапазон функция 145
• Описание параметров руководство по программированию 145
• Опция функция 145
• 36 пу цепи дифф пид рег пр 146
• 38 коэфф пр св пид рег пр 146
• 39 зона соответствия заданию 146
• 4 р пид рег пр i 146
• 40 сброс 1 части пид рег пр 146
• 41 отр выход пид рег пр зажим 146
• 42 пол выход пид рег пр зажим 146
• 43 масштаб усил пид рег пр на мин зад 146
• 44 м б ус пид рег пр на макс зад 146
• 45 ресурс пр св пид рег пр 146
• Automationdrive fc 301 302 146
• Диапазон функция 146
• Описание параметров vl 146
• Опция функция 146
• Эта группа параметров используется в том случае если для параметр 1 00 режим конфигурирования установлено значение 7 рас упр пид рег ск ти ос или 8 рас упр пид рег ск ти ос 146
• 45 ресурс пр св пид рег пр 147
• 46 пид рег проц прям связь норм инв упр 147
• 48 pcd feed forward 147
• 49 выход пид рег пр норм инв упр 147
• 5 рсш пидрег пр ii 147
• 50 пид рег проц расш пид рег 147
• 51 увел пр св пид рег проц 147
• 52 разгон пр св пид рег пр 147
• 53 замедл пр св пид рег пр 147
• 56 зад пид рег пр вр фильтра 147
• 57 пид рег проц бл предохр вр фильтра 147
• Диапазон функция 147
• Описание параметров руководство по программированию 147
• Опция функция 147
• Эта группа параметров используется в том случае если для параметр 1 00 режим конфигурирования установлено значение 7 рас упр пид рег ск ти ос или 8 рас упр пид рег ск ти ос 147
• 0 общие настройки 149
• 01 место управления 149
• 02 источник командного слова 149
• 03 время таймаута командного слова 149
• Диапазон функция 149
• Описание параметров руководство по программированию 149
• Опция функция 149
• Параметры 8 связь и доп устр 149
• Уведомление 149
• Этот параметр невозможно регулировать во время работы двигателя 149
• 04 функция таймаута командного слова 150
• 05 функция окончания таймаута 150
• 06 сброс таймаута командного слова 150
• 07 запуск диагностики 150
• Automationdrive fc 301 302 150
• Для изменения набора параметров после тайм аута установите для параметр 0 10 активный набор значение 9 несколько наборов и выберите соответствующую связь в параметр 0 12 этот набор связан с 150
• Описание параметров vl 150
• Опция функция 150
• Уведомление 150
• 07 запуск диагностики 151
• 08 фильт счит данных 151
• 1 настр командн сл 151
• 10 профиль командного слова 151
• 13 конфигурир слово состояния stw 151
• Описание параметров руководство по программированию 151
• Опция функция 151
• 13 конфигурир слово состояния stw 152
• 14 конфигурир слово управления сtw 152
• 17 configurable alarm and warningword 152
• Automationdrive fc 301 302 152
• Описание параметров vl 152
• Опция функция 152
• 17 configurable alarm and warningword 153
• 19 product code 153
• 3 настройки порта пч 153
• 30 протокол 153
• 31 адрес 153
• 32 скорость передачи порта пч 153
• Диапазон функция 153
• Описание параметров руководство по программированию 153
• Опция функция 153
• 32 скорость передачи порта пч 154
• 33 биты контроля четности стоповые биты 154
• 34 предпол врем цикла 154
• 35 минимальная задержка реакции 154
• 36 максимальная задержка реакции 154
• 37 макс задержка между символами 154
• 4 уст прот ла fc mc 154
• 40 выбор телеграммы 154
• 41 parameters for signals 154
• Automationdrive fc 301 302 154
• Диапазон функция 154
• Описание параметров vl 154
• Опция функция 154
• 41 parameters for signals 155
• Описание параметров руководство по программированию 155
• Опция функция 155
• 41 parameters for signals 156
• 42 конфиг е записи pcd 156
• 43 конфиг е чтения pcd 156
• 45 команда btm transaction 156
• Automationdrive fc 301 302 156
• Диапазон функция 156
• Описание параметров vl 156
• Опция функция 156
• Уведомление 156
• Этот параметр невозможно регулировать во время работы двигателя 156
• 45 команда btm transaction 157
• 46 состояние btm transaction 157
• 47 простой btm 157
• 48 btm maximum errors 157
• 49 btm error log 157
• 5 цифровое шина 157
• 50 выбор выбега 157
• 51 выбор быстрого останова 157
• 52 выбор торможения пост током 157
• Диапазон функция 157
• Если для параметр 1 10 конструкция двигателя установлено значение 1 неявноп с пост магн то возможен только выбор значения 0 цифровой вход 157
• Описание параметров руководство по программированию 157
• Опция функция 157
• Параметры для конфигурирования объединения командного слова 157
• Уведомление 157
• Эти параметры активны только в случае когда в параметр 8 01 место управления установлено значение 0 цифр и кмнд слово 157
• 53 выбор пуска 158
• 54 выбор реверса 158
• 55 выбор набора 158
• 56 выбор предустановленного задания 158
• 57 выбор пар off2 привода profidrive 158
• Automationdrive fc 301 302 158
• Описание параметров vl 158
• Опция функция 158
• 58 выбор пар off3 привода profidrive 159
• 8 диагностика порта fc 159
• 80 счетчик сообщений при управ по шине 159
• 81 счетчик ошибок при управ по шине 159
• 82 подсчет сообщ подч устр ва 159
• 83 подсч ошиб подч устр ва 159
• 9 фикс част по шине 159
• 90 фикс скор 1 уст по шине 159
• 91 фикс скор 2 уст по шине 159
• Диапазон функция 159
• Описание параметров руководство по программированию 159
• Опция функция 159
• Эти параметры используются для контроля связи по шине через порт преобразователя частоты 159
• Параметры 10 пер шина can 160
• Параметры 12 ethernet 160
• Параметры 13 интеллектуальная логика 160
• Параметры 9 profidrive 160
• Уведомление 160
• 0 настройка slc 161
• 00 режим контроллера sl 161
• 01 событие запуска 161
• Используйте настройки slc для включения выключения и сброса интеллектуального логического управления логические функции и компараторы всегда работают в фоновом режиме что позволяет осуществлять отдельное управление цифровыми входами и выходами 161
• Описание параметров руководство по программированию 161
• Опция функция 161
• 01 событие запуска 162
• Automationdrive fc 301 302 162
• Описание параметров vl 162
• Опция функция 162
• 01 событие запуска 163
• 02 событие останова 163
• Описание параметров руководство по программированию 163
• Опция функция 163
• 02 событие останова 164
• Automationdrive fc 301 302 164
• Описание параметров vl 164
• Опция функция 164
• 03 сброс slc 165
• 1 компараторы 165
• 10 операнд сравнения 165
• Имеются цифровые величины сравниваемые с фиксированными значениями времени см объяснение в параметр 13 10 операнд сравнения компараторы выполняют сравнение один раз в каждом интервале контроля результат сравнения true или false используется непосредственно все параметры в данной группе являются параметрами типа массива с индексами от 0 до 5 выберите индекс 0 для программирования компаратора 0 индекс 1 для программирования компаратора 1 и т д 165
• Компараторы используются для сравнения непрерывных переменных выходной частоты выходного тока аналогового входного сигнала и т д с фиксированными предустановленными величинами 165
• Описание параметров руководство по программированию 165
• Опция функция 165
• 10 операнд сравнения 166
• Automationdrive fc 301 302 166
• Описание параметров vl 166
• Опция функция 166
• 10 операнд сравнения 167
• Описание параметров руководство по программированию 167
• Опция функция 167
• 10 операнд сравнения 168
• 11 оператор сравнения 168
• 12 результат сравнения 168
• Automationdrive fc 301 302 168
• Rs триггеры 168
• В логических правилах и для событий можно использовать два параметра и при необходимости результат 168
• Диапазон функция 168
• Описание параметров vl 168
• Опция функция 168
• Триггеры сброса установки поддерживают сигнал до установки сброса 168
• 15 rs ff operand s 169
• Два оператора могут быть выбраны из длинного списка в качестве исключения может использоваться один и тот же цифровой вход для команд задание и сброс что позволяет использовать один и тот же вход для запуска останова приведенные ниже настройки могут использоваться для задания одного и того же входа для запуска останова пример приведен для цифрового входа 32 но это не обязательно 169
• Описание параметров руководство по программированию 169
• Опция функция 169
• 15 rs ff operand s 170
• 16 rs ff operand r 170
• Automationdrive fc 301 302 170
• Описание параметров vl 170
• Опция функция 170
• 16 rs ff operand r 171
• 2 таймеры 171
• 20 таймер контроллера sl 171
• Выходные сигналы таймеров true истина или false ложь используются непосредственно для определения события см параметр 13 51 событие контроллера sl или в качестве булевых переменных в логических соотношениях см параметр 13 40 булева перем логич соотн я 1 параметр 13 42 булева перем логич соотн я 2 или параметр 13 44 булева перем логич соотн я 3 сигнал false ложь на выходе таймера присутствует только в случае если он запущен некоторой действием например 29 запуск таймера 0 и остается активным до тех пор пока не истечет выдержка времени таймера заданная в этом параметре после этого сигнал на выходе таймера снова становится true истина все параметры в этой группе являются массивами с индексами от 0 до 2 для программирования таймера 0 выберите индекс 0 для программирования таймера 1 выберите индекс 1 и т д 171
• Диапазон функция 171
• Описание параметров руководство по программированию 171
• Опция функция 171
• 4 правила логики 172
• 40 булева переменная логич соотношения1 172
• Automationdrive fc 301 302 172
• Описание параметров vl 172
• Опция функция 172
• Приоритет вычислений в первую очередь обрабатываются результаты из параметр 13 40 булева перем логич соотн я 1 параметр 13 41 оператор логического соотношения 1 и параметр 13 42 булева перем логич соотн я 2 результат true false истина ложь данного вычисления комбинируется с настройками параметр 13 43 оператор логического соотношения 2 и параметр 13 44 булева перем логич соотн я 3 в результате чего получается конечный результат true false логического соотношения 172
• С помощью логических операторов и или не можно объединять до трех булевых входов true false истина ложь от таймеров компараторов цифровых входов битов состояния и событий выберите булевы входы для вычисления в параметр 13 40 булева перем логич соотн я 1 параметр 13 42 булева перем логич соотн я 2 и параметр 13 44 булева перем логич соотн я 3 задайте операторы для логического комбинирования выбранных входов в параметр 13 41 оператор логического соотношения 1 и параметр 13 43 оператор логического соотношения 2 172
• 40 булева переменная логич соотношения1 173
• 41 оператор логического соотношения 1 173
• Описание параметров руководство по программированию 173
• Опция функция 173
• 41 оператор логического соотношения 1 174
• 42 булева переменная логич соотношения2 174
• Automationdrive fc 301 302 174
• Описание параметров vl 174
• Опция функция 174
• 42 булева переменная логич соотношения2 175
• Описание параметров руководство по программированию 175
• Опция функция 175
• 43 оператор логического соотношения 2 176
• 44 булева переменная логич соотношения3 176
• Automationdrive fc 301 302 176
• Описание параметров vl 176
• Опция функция 176
• 44 булева переменная логич соотношения3 177
• Описание параметров руководство по программированию 177
• Опция функция 177
• 5 состояние 178
• 51 событие контроллера sl 178
• Automationdrive fc 301 302 178
• Описание параметров vl 178
• Опция функция 178
• 51 событие контроллера sl 179
• 52 действие контроллера sl 179
• Описание параметров руководство по программированию 179
• Опция функция 179
• 52 действие контроллера sl 180
• Automationdrive fc 301 302 180
• Описание параметров vl 180
• Опция функция 180
• 52 действие контроллера sl 181
• Описание параметров руководство по программированию 181
• Опция функция 181
• 0 коммут инвертора 182
• 00 модель коммутации 182
• 01 частота коммутации 182
• 03 сверхмодуляция 182
• 04 случайная частота шим 182
• 06 внесение поправки на простой 182
• Automationdrive fc 301 302 182
• Во избежание отключения частота коммутации может регулироваться преобразователем частоты автоматически 182
• Выходная частота преобразователя частоты никогда не должна превышать 10 частоты коммутации при вращении двигателя регулируйте частоту коммутации в параметр 14 01 частота коммутации пока не достигнете минимально возможного шума двигателя 182
• Описание параметров vl 182
• Опция функция 182
• Параметры 14 коммут инвертора 182
• Преобразователь частоты может регулировать метод коммутации автоматически чтобы избежать отключения 182
• Сверхмодуляция приводит к увеличению пульсации колебаний крутящего момента поскольку увеличиваются гармоники 182
• Уведомление 182
• 06 внесение поправки на простой 183
• 1 вкл выкл сети 183
• 10 отказ питания 183
• Описание параметров руководство по программированию 183
• Опция функция 183
• Параметр 14 10 отказ питания не может быть изменен во время работы двигателя 183
• Параметры для конфигурирования контроля и управления в случае отказа питающей сети если происходит отказ питающей сети преобразователь частоты пытается продолжить работу в регулируемом режиме пока не исчезнет питание в промежуточном звене постоянного тока 183
• Уведомление 183
• 10 отказ питания 184
• Automationdrive fc 301 302 184
• Описание параметров vl 184
• Опция функция 184
• 10 отказ питания 185
• Описание параметров руководство по программированию 185
• Опция функция 185
• 10 отказ питания 186
• Automationdrive fc 301 302 186
• Описание параметров vl 186
• Опция функция 186
• 11 напряжение сети при отказе питания 187
• 12 функция при асимметрии сети 187
• 13 коэф шага отказ питания 187
• 14 kin backup time out 187
• 15 kin backup trip recovery level 187
• 16 kin backup gain 187
• 2 сброс отключения 187
• 20 режим сброса 187
• Диапазон функция 187
• Описание параметров руководство по программированию 187
• Опция функция 187
• Параметры для конфигурирования автоматического сброса специальных операций в случае аварийного отключения и самотестирования или инициализации платы управления 187
• Переход с vlt 5000 к fc 300 даже если значение напряжения сети при отказе питания будет одинаковым для vlt 5000 и fc 300 уровень обнаружения будет отличаться для получения уровня обнаружения как у vlt 5000 используйте следующую формулу параметр 14 11 напряжение сети при отказе питания уровень vlt 5000 значение используемое в vlt 5000 1 35 кв корень 2 187
• Уведомление 187
• 20 режим сброса 188
• 21 время автом перезапуска 188
• 22 режим работы 188
• Automationdrive fc 301 302 188
• В микропрограммном обеспечении версий 4 x или более раннем функция автоматического сброса также действительна для сброса функции safe torque off 188
• Двигатель может запуститься без предупреждения если заданное число попыток автоматического сброса достигнуто в течение 10 минут преобразователь частоты переходит в режим 0 сброс вручную после выполнения ручного сброса параметр параметр 14 20 режим сброса возвращается к первоначальному значению если в течение 10 минут заданное число попыток автоматического сброса не было выполнено или был осуществлен ручной сброс внутренний счетчик автоматических сбросов возвращается в 0 188
• Диапазон функция 188
• Описание параметров vl 188
• Опция функция 188
• Уведомление 188
• 22 режим работы 189
• 24 задрж откл при прд токе 189
• 25 задержка отключ при пред моменте 189
• Диапазон функция 189
• Описание параметров руководство по программированию 189
• Опция функция 189
• 26 зад отк при неисп инв 190
• 28 производственные настройки 190
• 29 сервисный номер 190
• 3 регул пределов тока 190
• 30 рег р пр по току пропорц усил 190
• 31 рег р пр по току вр интегрир 190
• 32 регул р предела по току время фильтра 190
• 35 защита от срыва 190
• Automationdrive fc 301 302 190
• Диапазон функция 190
• Описание параметров vl 190
• Опция функция 190
• Преобразователь частоты имеет встроенный регулятор предельного тока который включается когда ток двигателя и следовательно крутящий момент оказываются выше предельных значений установленных в параметр 4 16 двигательн режим с огранич момента и параметр 4 17 генераторн режим с огранич момента когда достигается предел по току в режиме двигателя или в режиме рекуперации преобразователь частоты стремится как можно скорее уменьшить крутящий момент чтобы он стал ниже установленных пределов по крутящему моменту без потери управления двигателем пока действует регулятор тока преобразователь частоты может быть остановлен только путем установки цифрового входа на значение 2 выбег инверсный или 3 выбег сброс инверс любые сигналы на клеммах с 18 до 33 не действуют до тех пор пока преобразователь частоты не выйдет из зоны вблизи предела по току при установке цифрового входа в режим 2 выбег инверсный или 3 выбег сброс инверс двигатель не использует время замедления поскольку преобразователь частоты на 190
• При работе с подъемными механизмами режим защиты рекомендуется отключать 190
• Уведомление 190
• 36 fieldweakening function 191
• 4 опт энергопотр 191
• 40 уровень изменяющ крутящ момента 191
• 41 мин намагничивание аоэ 191
• 42 мин частота аоэ 191
• 43 cos двигателя 191
• 5 окружающая среда 191
• Диапазон функция 191
• Описание параметров руководство по программированию 191
• Параметры для настройки уровня оптимизации энергопотребления как в режиме переменного крутящего момента vt так и в режиме автоматической оптимизации энергопотребления аоэ в параметр 1 03 хар ка момента нагрузки 191
• После изменения любого параметра в группе глава 3 5 14 5 окружающая среда выключите и включите питание 191
• Уведомление 191
• Эти параметры позволяют настроить преобразователь частоты для работы в особых окружающих условиях 191
• Этот параметр не действует если в параметр 1 10 конструкция двигателя установлено значение 1 неявноп с пост магн 191
• Этот параметр невозможно регулировать во время работы двигателя 191
• 50 фильтр вч помех 192
• 51 корр нап на шине пост т 192
• 52 упр вентилят 192
• 53 контроль вентил 192
• Automationdrive fc 301 302 192
• Описание параметров vl 192
• Опция функция 192
• 7 совместимость 193
• Предупреждение 193
• Уведомление 193
• 74 ед измер сигнала слово состояния 194
• 8 доп но 194
• 80 доп устр c пит от вн 24 в 194
• 88 option data storage 194
• 89 option detection 194
• 90 уровень отказа 194
• Automationdrive fc 301 302 194
• Данный параметр только меняет функцию запуская цикл питания 194
• Диапазон функция 194
• Описание параметров vl 194
• Опция функция 194
• Уведомление 194
• Описание параметров руководство по программированию 195
• 0 рабочие данные 196
• 00 время работы в часах 196
• 01 наработка в часах 196
• 02 счетчик квтч 196
• 03 кол во включений питания 196
• 04 кол во перегревов 196
• 05 кол во перенапряжений 196
• 06 сброс счетчика квтч 196
• 07 сброс счетчика наработки 196
• 1 настр рег данных 196
• 10 источник регистрации 196
• Automationdrive fc 301 302 196
• Диапазон функция 196
• Описание параметров vl 196
• Опция функция 196
• Параметры 15 информация о приводе 196
• Функция регистрации данных позволяет непрерывно регистрировать данные поступающие от нескольких источников до четырех параметр 15 10 источник регистрации с индивидуальными интервалами регистрации параметр 15 11 интервал регистрации для того чтобы запускать и останавливать регистрацию событий при определенных условиях используются триггер событий параметр 15 12 событие срабатывания и окно параметр 15 14 кол во событий перед срабатыванием 196
• 10 источник регистрации 197
• 11 интервал регистрации 197
• 12 событие срабатывания 197
• 13 режим регистрации 197
• Диапазон функция 197
• Описание параметров руководство по программированию 197
• Опция функция 197
• 14 кол во событий перед срабатыванием 198
• 2 журнал регистр 198
• 20 журнал регистрации событие 198
• 21 журнал регистрации значение 198
• 22 журнал регистрации время 198
• Automationdrive fc 301 302 198
• Диапазон функция 198
• Командное слово 198
• Описание параметров vl 198
• Расширенное слово состояния 198
• С помощью параметров массива в этой группе параметров можно просматривать до 50 зарегистрированных элементов данных данные регистрируются при наступлении каждого события не путать с событиями slc в данном контексте события определяются как изменения в одной из следующих областей 198
• Слово аварийной сигнализации 198
• Слово предупреждения 198
• Слово состояния 198
• События регистрируются с указанием значения и отметки времени в миллисекундах интервал времени между двумя событиями зависит от того как часто происходят события не более одного раза за каждый период сканирования данные регистрируются непрерывно но если происходит выдача аварийного сигнала журнал сохраняется и значения можно просмотреть на дисплее эта функция полезна например при проведении операций обслуживания после аварийного отключения журнал регистрации событий содержащийся в этом параметре можно просмотреть через последовательный порт связи или на дисплее 198
• Цифровой вход 198
• Цифровые выходы 198
• 3 журнал неиспр 199
• 30 журнал неисправностей код ошибки 199
• 31 жур авар связь 199
• 32 жур авар время 199
• 4 идентиф привода 199
• 40 тип пч 199
• 41 силовая часть 199
• 42 напряжение 199
• 43 версия по 199
• 44 начальное обозначение 199
• 45 текущее обозначение 199
• 46 номер для заказа преобразов частоты 199
• 47 для заказа силовой платы 199
• 48 идент номер lcp 199
• 49 версии по платы управления 199
• 50 версии по силовой платы 199
• 51 заводск номер преобразов частоты 199
• Диапазон функция 199
• Описание параметров руководство по программированию 199
• Параметры содержащие информацию только для чтения и относящиеся к конфигурированию аппаратных и программных средств преобразователя частоты 199
• Параметры этой группы являются параметрами массива где показываются до 10 элементов регистрации отказов элемент 0 является самым близким по времени а элемент 9 содержит самую старую информацию для всех зарегистрированных данных можно просмотреть коды ошибок значения и отметки времени 199
• 53 серийный силовой платы 200
• 54 config file name 200
• 59 имя файла csiv 200
• 6 идентиф опций 200
• 60 доп устройство установлено 200
• 61 версия прогр обеспеч доп устр 200
• 62 номер для заказа доп устройства 200
• 63 серийный номер доп устройства 200
• 70 доп устройство в гнезде а 200
• 71 версия по доп устройства a 200
• 72 доп устройство в гнезде b 200
• 73 версия по доп устройства b 200
• 74 доп устройство в гнезде c0 200
• 75 версия по доп устройства с0 200
• 76 доп устройство в гнезде c1 200
• 77 версия по доп устройства с1 200
• 80 наработ вент в часах 200
• Automationdrive fc 301 302 200
• Диапазон функция 200
• Описание параметров vl 200
• Эта группа параметров допускающая только считывание содержит информацию о конфигурации аппаратных и программных средств дополнительных устройств которые вставлены в гнезда a b c0 и c1 200
• 80 наработ вент в часах 201
• 81 предуст наработ вент в часах 201
• 89 configuration change counter 201
• 9 информац о парам 201
• 92 заданные параметры 201
• 93 измененные параметры 201
• 98 идентиф привода 201
• 99 метаданные параметра 201
• Диапазон функция 201
• Описание параметров руководство по программированию 201
• Уведомление 201
• Этот параметр невозможно регулировать во время работы двигателя 201
• 0 общее состояние 202
• 00 командное слово 202
• 01 задание ед измер 202
• 02 задание 202
• 03 слово состояния 202
• 05 основное текущее значение 202
• 06 absolute position 202
• 09 показ по выб польз 202
• 1 состоян двигателя 202
• 10 мощность квт 202
• 11 мощность л с 202
• 12 напряжение двигателя 202
• 13 частота 202
• Automationdrive fc 301 302 202
• Диапазон функция 202
• Описание параметров vl 202
• Параметры 16 показания 202
• 14 ток двигателя 203
• 15 частота 203
• 16 крутящий момент нм 203
• 17 скорость об мин 203
• 18 тепловая нагрузка двигателя 203
• 19 температура датчика kty 203
• 20 угол двигателя 203
• 21 крутящий момент выс разр 203
• 22 крутящий момент 203
• 23 motor shaft power kw 203
• 24 calibrated stator resistance 203
• 25 крутящий момент нм выс 203
• Диапазон функция 203
• Описание параметров руководство по программированию 203
• 25 крутящий момент нм выс 204
• 3 состояние привода 204
• 30 напряжение цепи пост тока 204
• 32 энергия торможения с 204
• 33 энергия торможения 2 мин 204
• 34 темп радиатора 204
• 35 тепловая нагрузка инвертора 204
• 36 номинальный ток инвертора 204
• 37 макс ток инвертора 204
• 38 состояние sl контроллера 204
• 39 температура платы управления 204
• 40 буфер регистрации заполнен 204
• 41 нижняя строка состояния lcp 204
• 45 motor phase u current 204
• 46 motor phase v current 204
• 47 motor phase w current 204
• Automationdrive fc 301 302 204
• Диапазон функция 204
• Описание параметров vl 204
• Опция функция 204
• 48 speed ref after ramp rpm 205
• 49 источник сбоя тока 205
• 5 задание и обр связь 205
• 50 внешнее задание 205
• 51 импульсное задание 205
• 52 обратная связь ед изм 205
• 53 задание от цифрового потенциометра 205
• 57 feedback rpm 205
• Диапазон функция 205
• Описание параметров руководство по программированию 205
• 6 входы и выходы 206
• 60 цифровой вход 206
• 61 клемма 53 настройка переключателя 206
• 62 аналоговый вход 53 206
• 63 клемма 54 настройка переключателя 206
• 64 аналоговый вход 54 206
• 65 аналоговый выход 42 ма 206
• 66 цифровой выход двоичный 206
• 67 импульсный вход 29 гц 206
• 68 частотный вход 33 гц 206
• 69 импульсный выход 27 гц 206
• 70 импульсный выход 29 гц 206
• Automationdrive fc 301 302 206
• Диапазон функция 206
• Описание параметров vl 206
• Опция функция 206
• Уведомление 206
• Этот параметр используется только в преобразователе пч 302 206
• 71 выход реле двоичный 207
• 72 счетчик a 207
• 73 счетчик b 207
• 74 счетчик точных остановов 207
• 75 аналоговый вход x30 11 207
• 76 аналоговый вход x30 12 207
• 77 аналоговый выход x30 8 ма 207
• 78 аналог выход x45 1 ма 207
• 79 аналог выход x45 3 ма 207
• 8 fieldbus и порт пч 207
• 80 периферийная шина ком слово 1 207
• 82 пер шина зад 1 207
• Диапазон функция 207
• Описание параметров руководство по программированию 207
• Параметры характеризующие состояние заданий и командных слов 207
• 84 слово сост вар связи 208
• 85 порт пч ком слово 1 208
• 86 порт пч задание 1 208
• 87 bus readout alarm warning 208
• 89 configurable alarm warning word 208
• 9 показ диагностики 208
• 90 слово аварийной сигнализации 208
• 91 слово аварийной сигнализации 2 208
• 92 слово предупреждения 208
• 93 слово предупреждения 2 208
• 94 расшир слово состояния 208
• Automationdrive fc 301 302 208
• Диапазон функция 208
• Описание параметров vl 208
• При использовании средство конфигурирования mct 10 параметры показаний могут выводиться на дисплей в режиме реального времени как текущее состояние это означает что состояние не сохраняется в файл средство конфигурирования mct 10 208
• Уведомление 208
• 1 интерф инкр энкод 209
• 10 тип сигн 209
• 11 разрешение позиции об 209
• 2 интерф абс энкод 209
• 20 выбор протокола 209
• 21 разрешение позиции об 209
• 24 длина строки данных ssi 209
• 25 тактовая частота 209
• 26 формат данных ssi 209
• 34 скорость передачи hiperface 209
• Encoder input mcb 102 и инкрементный и абсолютный интерфейсы действуют одновременно 209
• Encoder input mcb 102 резолвера vl 209
• Resolver input mcb 103 или самого преобразователя частоты 209
• Диапазон функция 209
• Дополнительные параметры для конфигурирования обратной связи от энкодера vl 209
• Описание параметров руководство по программированию 209
• Опция функция 209
• Параметры 17 доп устр ос 209
• Параметры этой группы конфигурируют абсолютный интерфейс vl 209
• Параметры этой группы конфигурируют инкрементный интерфейс для vl 209
• Уведомление 209
• Эти параметры невозможно регулировать во время работы двигателя 209
• Этот параметр невозможно регулировать во время работы двигателя 209
• 5 интерф резолвера 210
• 50 число полюсов 210
• 51 входное напряжение 210
• 52 входная частота 210
• 53 коэф трансформации 210
• 56 encoder sim resolution 210
• 59 интерф резолвера 210
• 6 контроль и примен 210
• 60 направление энкодера 210
• 61 контроль сигнала энкодера 210
• Automationdrive fc 301 302 210
• Encoder input mcb 102 или резолвера vl 210
• Resolver input mcb 103 обычно обратная связь от резолвера используется в качестве обратной связи для двигателей с постоянными магнитами когда в параметр 1 01 принцип управления двигателем установлено значение 3 flux с ос от двигат параметры резолвера невозможно регулировать во время работы двигателя 210
• Resolver input mcb 103 установлена в дополнительном гнезде в для получения обратной связи по скорости параметры контроля и применения не могут быть настроены во время вращения двигателя 210
• Диапазон функция 210
• Описание параметров vl 210
• Опция функция 210
• Уведомление 210
• Эта группа параметров используется для установки параметров платы резолвера vl 210
• Эта группа параметров предназначена для выбора дополнительных функций когда плата vl 210
• Этот параметр невозможно регулировать во время работы двигателя 210
• 61 контроль сигнала энкодера 211
• 7 absolute position абс положение 211
• 70 absolute position display unit 211
• 71 absolute position display scale 211
• 72 absolute position numerator 211
• 73 absolute position denominator 211
• 74 absolute position offset 211
• Диапазон функция 211
• Описание параметров руководство по программированию 211
• Опция функция 211
• Параметры в этой группе показывают абсолютное положение вала определяемое непосредственно преобразователем частоты 211
• 36 аналог вход x48 2 ма 212
• 37 темп входа x48 4 212
• 38 темп входа x48 7 212
• 39 темп входаx48 10 212
• 4 pgio data readouts считывание данных pgio 212
• 43 analog out x49 7 212
• 44 analog out x49 9 212
• 45 analog out x49 11 212
• 5 зад е и обр связь 212
• 55 active alarm numbers 212
• 56 active warning numbers 212
• 60 digital input 2 212
• 90 ошибка пид рег пр 212
• 91 выход пид рег проц 212
• 92 выход фиксир пид рег пр 212
• Automationdrive fc 301 302 212
• Programmable i o mcb 115 212
• Диапазон функция 212
• Описание параметров vl 212
• Параметры 18 показания 2 212
• Параметры в этой группе показывают количество активных на данный момент аварийных сигналов и предупреждений 212
• Параметры для конфигурирования выводимых показаний платы vl 212
• 93 полн мощн ус пид рег проц 213
• Диапазон функция 213
• Описание параметров руководство по программированию 213
• 0 генер кач част 214
• 00 режим качания 214
• 01 дельта част качания гц 214
• 02 дельта частоты качания 214
• Automationdrive fc 301 302 214
• Motion control option mco 305 214
• Motion control option mco 305 подробнее об этом дополнительном устройстве см в инструкциях по эксплуатации vl 214
• Диапазон функция 214
• Для установки центральной частоты используйте группу параметров 3 1 задания 214
• Описание параметров vl 214
• Опция функция 214
• Параметры 19 параметры приложения 214
• Параметры 30 специал возможн 214
• Параметры в этой группе доступны если в преобразователе частоты установлена плата vl 214
• Уведомление 214
• Функция качания вобуляции используется преимущественно при намотке синтетических волокон дополнительное устройство качания устанавливается в преобразователе частоты нитевода волокно перемещается вперед назад создавая ромбовидный рисунок на поверхности паковки с пряжей для предотвращения наложений волокна в одних и тех же точках на поверхности шаблон должен меняться дополнительное устройство качания может выполнить эту задачу постоянно изменяя скорость нитевода в программируемом цикле функция качания создается путем наложения дельта частоты на центральную частоту для компенсации инерции в системе можно предусмотреть быстрый скачок частоты этот параметр особенно подходит для работы с эластичными волокнами поскольку использует случайное отношение качания 214
• Центральная частота 214
• Этот параметр невозможно регулировать во время работы двигателя 214
• 03 длт част кач я рес мсштб 215
• 04 частота скачка качания гц 215
• 05 частота скачка качания 215
• 06 время скачка качания 215
• 07 время последовательности качаний 215
• 08 ускор замедл качания 215
• 09 функция произв качания 215
• 10 отношение качания 215
• 11 произв макс отношение качания 215
• 12 произв мин отношение качания 215
• 19 дельта част качания нормированный 215
• 2 расш зап настр 215
• 20 high starting torque time s 215
• Диапазон функция 215
• Описание параметров руководство по программированию 215
• Опция функция 215
• Уведомление 215
• Этот параметр используется только в fc 302 215
• 21 high starting torque current 216
• 22 защита от блокир ротора 216
• 23 время определ блокир ротора с 216
• 24 locked rotor detection speed error 216
• 25 light load delay s 216
• 26 light load current 216
• 27 light load speed 216
• 8 совместимость i 216
• 80 индуктивность по оси d ld 216
• 81 тормозной резистор ом 216
• Automationdrive fc 301 302 216
• Диапазон функция 216
• Описание параметров vl 216
• Опция функция 216
• Уведомление 216
• Этот параметр используется только в fc 302 216
• 83 усил е прпрц зв пид рег ск сти 217
• 84 проп коэфф ус пид рег проц 217
• Диапазон функция 217
• Описание параметров руководство по программированию 217
• 0 темп реж входа 218
• 00 term x48 4 temperature unit 218
• 01 клем x48 4 вид входа 218
• 02 term x48 7 temperature unit 218
• 03 клем x48 7 вид входа 218
• 04 term x48 10 temperature unit 218
• 05 клем x48 10 вид входа 218
• 06 функция авар сигн датч темп 218
• 1 темп входа x48 4 218
• 14 term x48 4 filter time constant 218
• Automationdrive fc 301 302 218
• Motion control option mco 305 218
• Motion control option mco 305 подробнее об этом дополнительном устройстве см в инструкциях по эксплуатации vl 218
• Sensor input mcb 114 218
• Диапазон функция 218
• Описание параметров vl 218
• Опция функция 218
• Параметры 32 базовые настр mco 218
• Параметры 33 доп настр mco 218
• Параметры 34 показания mco 218
• Параметры 35 опция вход датч 218
• Параметры в этой группе доступны если в преобразователе частоты установлена плата vl 218
• Параметры для конфигурирования функции vl 218
• 15 term x48 4 temp monitor 219
• 16 term x48 4 low temp limit 219
• 17 term x48 4 high temp limit 219
• 2 темп входа x48 7 219
• 24 term x48 7 filter time constant 219
• 25 term x48 7 temp monitor 219
• 26 term x48 7 low temp limit 219
• 27 term x48 7 high temp limit 219
• 3 темп входаx48 10 219
• 34 term x48 10 filter time constant 219
• 35 term x48 10 temp monitor 219
• 36 term x48 10 low temp limit 219
• 37 term x48 10 high temp limit 219
• Диапазон функция 219
• Описание параметров руководство по программированию 219
• Опция функция 219
• 4 аналог вход x48 2 220
• 42 term x48 2 low current 220
• 43 term x48 2 high current 220
• 44 term x48 2 low ref feedb value 220
• 45 term x48 2 high ref feedb value 220
• 46 term x48 2 filter time constant 220
• Automationdrive fc 301 302 220
• Диапазон функция 220
• Описание параметров vl 220
• 0 i o mode режим входов и выходов 221
• 03 terminal x49 7 mode 221
• 04 terminal x49 9 mode 221
• 05 terminal x49 11 mode 221
• 4 output x49 7 выход x49 7 221
• 40 terminal x49 7 analogue output 221
• 42 terminal x49 7 min scale 221
• 43 terminal x49 7 max scale 221
• 44 terminal x49 7 bus control 221
• 45 terminal x49 7 timeout preset 221
• Programmable i o mcb 115 221
• Programmable i o mcb 115 имеет 3 аналоговых входа и 3 конфигурируемых аналоговых выходов параметры этой группы используются для конфигурирования режима аналоговых выходов 221
• Programmable i o mcb 115 имеет 3 аналоговых входа и 3 конфигурируемых аналоговых выходов параметры этой группы используются для конфигурирования режима аналоговых выходов клеммы могут быть запрограммированы как выходы сигналов напряжения тока или цифровых сигналов 221
• Programmable i o mcb 115 параметры этой группы активны только в случае когда установлена плата vl 221
• Диапазон функция 221
• Используется для выбора функции для аналоговой клеммы x49 7 221
• Описание параметров руководство по программированию 221
• Опция функция 221
• Параметры 36 программируемое доп устройство входа выхода 221
• Параметры для конфигурирования vl 221
• 5 output x49 9 выход x49 9 222
• 50 terminal x49 9 analogue output 222
• 52 terminal x49 9 min scale 222
• 53 terminal x49 9 max scale 222
• 54 terminal x49 9 bus control 222
• 55 terminal x49 9 timeout preset 222
• 6 output x49 11 выход x49 11 222
• 60 terminal x49 11 analogue output 222
• 62 terminal x49 11 min scale 222
• 63 terminal x49 11 max scale 222
• 64 terminal x49 11 bus control 222
• 65 terminal x49 11 timeout preset 222
• Automationdrive fc 301 302 222
• Programmable i o mcb 115 имеет 3 аналоговых входа и 3 конфигурируемых аналоговых выходов параметры этой группы используются для конфигурирования режима аналоговых выходов 222
• Диапазон функция 222
• Описание параметров vl 222
• Опция функция 222
• Параметры 42 функции безопасности 223
• Automationdrive fc 301 302 224
• В заводских установках отображаются различные атрибуты каждого параметра значения параметров передаются только как целые числа поэтому для передачи дробной части числа используются коэффициенты преобразования 224
• Введение 224
• Изменения в процессе работы true истина означает что параметр может быть изменен в процессе работы преобразователя частоты false ложь означает что преобразователь частоты должен быть остановлен для введения изменений 224
• Коэффициент преобразования 0 1 означает что переданная величина умножается на 0 1 следовательно значение 100 читается как 10 0 224
• Мс индекс преобразования 3 0 00 мс индекс преобразования 5 224
• Настройки все наборы для каждого из 4 наборов можно установить индивидуальные значения параметра например один параметр может иметь 4 разных значения данных 1 настройка значение данных одинаково во всех наборах 224
• Перечни параметров 224
• Перечни параметров vl 224
• Перечни параметров и их значений 224
• Примеры 0 с индекс преобразования 0 0 00 с индекс преобразования 2 224
• Серия преобразователя частоты все параметр действителен для серий fc 301 и fc 302 01 параметр действителен только для fc 301 02 параметр действителен только для fc 302 224
• Активные неактивные параметры в разных режимах управления привода 225
• Действует не действует 225
• Перечни параметров руководство по программированию 225
• Automationdrive fc 301 302 226
• Перечни параметров vl 226
• Перечни параметров руководство по программированию 227
• Automationdrive fc 301 302 228
• Перечни параметров vl 228
• Перечни параметров руководство по программированию 229
• Automationdrive fc 301 302 230
• Перечни параметров vl 230
• Перечни параметров руководство по программированию 231
• Automationdrive fc 301 302 232
• Перечни параметров vl 232
• Перечни параметров руководство по программированию 233
• Automationdrive fc 301 302 234
• Перечни параметров vl 234
• Управл отображ 234
• Нагрузка двигатель 235
• Перечни параметров руководство по программированию 235
• Automationdrive fc 301 302 236
• Перечни параметров vl 236
• Перечни параметров руководство по программированию 237
• Торможение 237
• Automationdrive fc 301 302 238
• Задан измен скор 238
• Перечни параметров vl 238
• Перечни параметров руководство по программированию 239
• Пределы предупр 239
• Automationdrive fc 301 302 240
• Перечни параметров vl 240
• Цифр вход выход 240
• Перечни параметров руководство по программированию 241
• Automationdrive fc 301 302 242
• Аналог ввод вывод 242
• Перечни параметров vl 242
• Контроллеры 243
• Перечни параметров руководство по программированию 243
• Automationdrive fc 301 302 244
• Перечни параметров vl 244
• Перечни параметров руководство по программированию 245
• Связь и доп устр 245
• Automationdrive fc 301 302 246
• Profidrive 246
• Перечни параметров vl 246
• Пер шина can 247
• Перечни параметров руководство по программированию 247
• Automationdrive fc 301 302 248
• Ethernet 248
• Перечни параметров vl 248
• Интеллектуальная логика 249
• Перечни параметров руководство по программированию 249
• Automationdrive fc 301 302 250
• Коммут инвертора 250
• Перечни параметров vl 250
• Информация о приводе 251
• Перечни параметров руководство по программированию 251
• Automationdrive fc 301 302 252
• Перечни параметров vl 252
• Перечни параметров руководство по программированию 253
• Показания 253
• Automationdrive fc 301 302 254
• Перечни параметров vl 254
• Доп устр ос 255
• Перечни параметров руководство по программированию 255
• Показания 2 255
• Automationdrive fc 301 302 256
• Перечни параметров vl 256
• Специал возможн 256
• Опция вход датч 257
• Перечни параметров руководство по программированию 257
• Программируемое доп устройство входа выхода 257
• Automationdrive fc 301 302 258
• Перечни параметров vl 258
• Уведомление 259
• Устранение неисправностей 259
• Automationdrive fc 301 302 260
• Устранение неисправностей vl 260
• Устранение неисправностей руководство по программированию 261
• Automationdrive fc 301 302 262
• Отключение действие после аварийного сигнала отключение вызывает останов двигателя выбегом и может быть сбрасывается нажатием reset сброс или по цифровому входу группа параметров 5 1 цифровые входы 1 исходное событие вызвавшее аварийный сигнал не может повредить преобразователь частоты или стать причиной опасностей отключение с блокировкой это действие при появлении аварийной ситуации с возможностью повреждения преобразователя частоты или подключенных к нему механизмов отключение с блокировкой может быть сброшено только путем выключения и последующего включения питания 262
• Устранение неисправностей vl 262
• Устранение неисправностей руководство по программированию 263
• Automationdrive fc 301 302 264
• Устранение неисправностей vl 264
• Analog i o option mcb 109 для сигналов клеммы 2 4 и 6 общая 265
• General purpose i o mcb 101 для сигналов клемма 10 общая 265
• Аварийные коды слова предупреждения и расширенные слова состояния могут считываться для диагностики по шине последовательной связи или по дополнительной периферийной шине см также параметр 16 94 расшир слово состояния 265
• Выполните тестирование сигнала входной клеммы 265
• Клеммы 1 3 и 5 vl 265
• Клеммы 11 и 12 vl 265
• Клеммы платы управления 53 и 54 для сигналов клемма 55 общая 265
• Отключите провод от клеммы 50 если предупреждение исчезает проблема связана с подключением проводов если предупреждение не исчезает замените плату управления 265
• Предупреждение 1 низкое напряжение источника 10 в напряжение на плате управления с клеммы 50 ниже 10 в снимите часть нагрузки с клеммы 50 поскольку источник питающего напряжения 10 в перегружен максимум 15 ма или минимум 590 ом 265
• Предупреждение аварийный сигнал 2 ошибка действующего нуля это предупреждение или аварийный сигнал отображается только если пользователь запрограммировал соответствующую функцию в параметр 6 01 функция при тайм ауте нуля сигнал на одном из аналоговых входов составляет менее 50 от минимального значения запрограммированного для данного входа это состояние может быть вызвано обрывом проводов или неисправностью устройства посылающего сигнал 265
• Предупреждение аварийный сигнал 3 нет двигателя к выходу преобразователя частоты не подключен двигатель 265
• Предупреждение аварийный сигнал 4 обрыв фазы питания отсутствует фаза со стороны источника питания или слишком велика асимметрия сетевого напряжения это сообщение появляется также при отказе входного 265
• Проверьте соединения на всех аналоговых клеммах и клеммах сети питания 265
• Убедитесь что установки программирования преобразователя частоты и переключателя соответствуют типу аналогового сигнала 265
• Устранение неисправностей 265
• Устранение неисправностей руководство по программированию 265
• Это состояние может быть вызвано коротким замыканием в подключенном потенциометре или неправильным подключением проводов потенциометра 265
• Automationdrive fc 301 302 270
• Аварийный сигнал 37 перекос фаз между силовыми блоками выявлен дисбаланс токов 270
• Аварийный сигнал 38 внутренняя неисправность при возникновении внутренней ошибки отображается определенный в таблица 5 кодовый номер 270
• Аварийный сигнал 39 датчик радиатора отсутствует обратная связь от датчика температуры радиатора 270
• Возможно потребуется связаться с вашим поставщиком danfoss или с отделом технического обслуживания для дальнейшей работы с целью устранения неисправности следует запомнить ее кодовый номер 270
• Отключите и включите питание 270
• Предохранители преобразователя частоты и сетевое питание устройства 270
• Предупреждение 40 перегрузка цифрового выхода клемма 27 проверьте нагрузку подключенную к клемме 27 или устраните короткое замыкание проверьте параметр 5 00 режим цифрового входа выхода и параметр 5 01 клемма 27 режим 270
• Предупреждение 41 перегрузка цифрового выхода клемма 29 проверьте нагрузку подключенную к клемме 29 или устраните короткое замыкание проверьте параметр 5 00 режим цифрового входа выхода и параметр 5 02 клемма 29 режим 270
• Сигнал с термального датчика igbt не поступает на силовую плату питания проблема может возникнуть на силовой плате питания на плате привода заслонки или ленточном кабеле между силовой платой питания и платой привода заслонки 270
• Убедитесь в надежности и полноте соединений 270
• Убедитесь в правильности установки дополнительных устройств 270
• Устранение неисправностей 270
• Устранение неисправностей vl 270
• Приложение 276
• Символы сокращения и условные обозначения 276
• Алфавитный указатель 277
• Mg33mk50 280
• R0334 mg33mk50 05 2015 280
