169.6
[7]
183.4
[7]
1576.7
[62]
344.6
[14]
2170.3
[85]
183.0
[7]
286.0
[11]
468.9
[18]
2107.6
[83]
259.6
[10]
315.5
[12]
585.2
[23]
130BC175.10

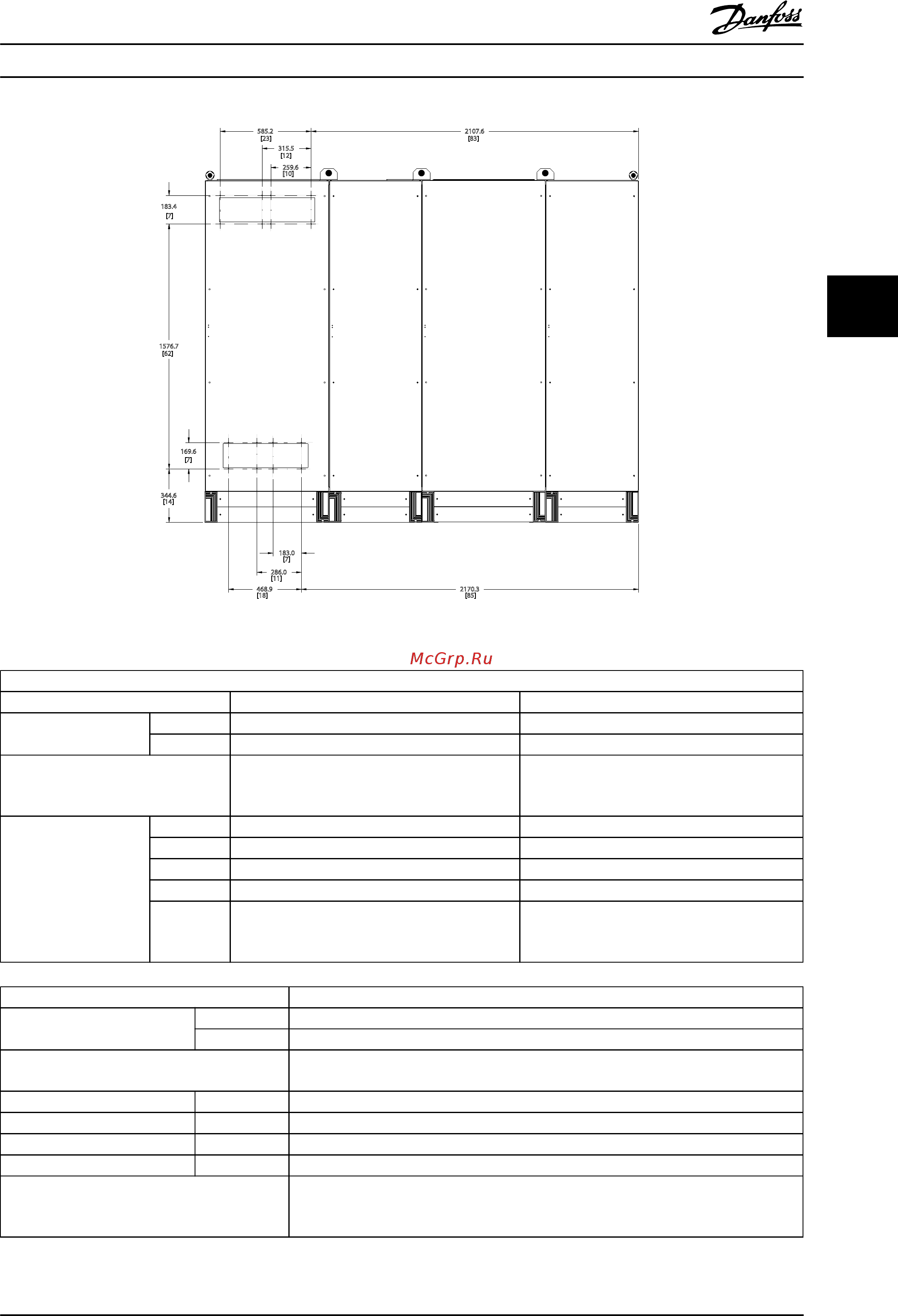

Рисунок 4.9 Типоразмер F18, вид сзади
Габаритные и присоединительные размеры и номинальная мощность
Типоразмер D13 E9
Класс защиты корпуса
IP 21/54 21/54*
NEMA Тип 1/Тип 12 Тип 1/Тип 12
Большая перегрузка для
номинальной мощности — момент с
перегрузкой 160 %
132–200 кВт при 400 В
(380–480 В)
250–400 кВт при 400 В
(380–480 В)
Габариты привода Высота 1780,5 мм/70,1 дюйма 2000,7 мм/78,77 дюйма
Ширина 1021,9 мм/40,23 дюйма 1200 мм/47,24 дюйма
Глубина 377,8 мм/14,87 дюйма 493,5 мм/19,43 дюйма
Макс. вес 390 кг/860 фунтов 676 кг/1490 фунтов
Вес при
транспорти
ровке
435 кг/959 фунтов 721 кг/1590 фунтов
Типоразмер F18
Класс защиты корпуса
IP 21/54
NEMA Тип 1
Большая перегрузка для номинальной
мощности — момент с перегрузкой 160 %
450–630 кВт при 400 В
(380–480 В)
Габариты привода Высота 2278,4 мм/89,70 дюйма
Ширина 2792 мм/109,92 дюйма
Глубина 605,8 мм/23,85 дюйма
Макс. вес 1900 кг/4189 фунтов
Вес при
транспортиро
вке
2262 кг/4987 фунтов
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 19
4 4
