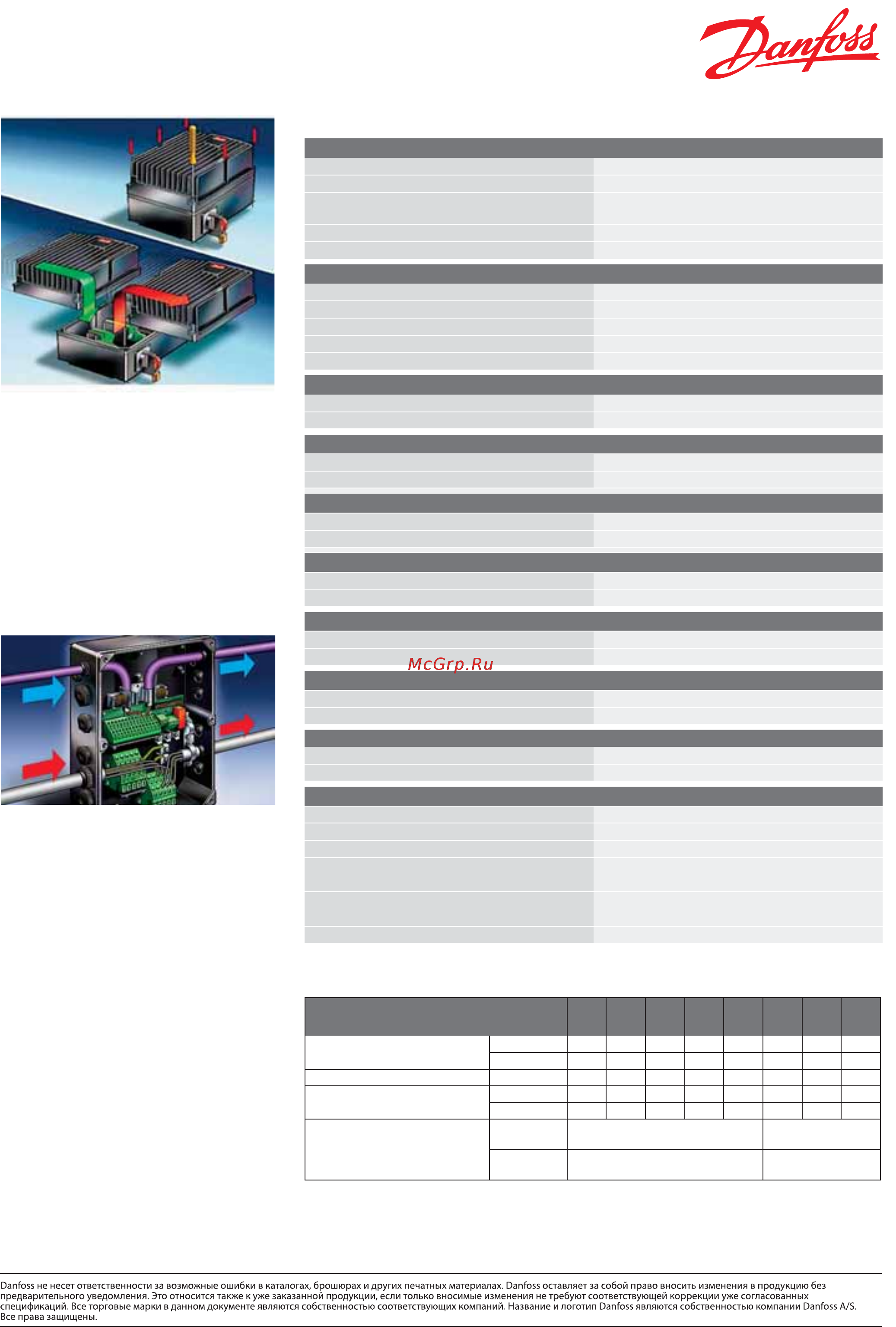

Технические характеристики
Питание сети (L1, L2, L3)
Напряжение питания 3 x 380/400/415/440/460/480 В ± 10 %
Частота питающей сети 50/60 Гц (± 10 %)
Максимальная несимметричность
напряжения питания
±2,0 % номинального напряжения питания
Частота включения в сеть 2 раза в минуту
Коэффициент мощности (cos φ) 0,9 / 1,0 при номинальной нагрузке
Выходные параметры (U, V, W)
Выходное напряжение 0–100 % от напряжения питания
Момент перегрузки 160 % в течение 60 с
Количество переключений на выходе Неограниченно
Время разгона торможения 0,02–3600 с.
Выходная частота 0,2–132 Гц, 1–1000 Гц
Аналоговые входы
Аналоговые входы 5
Уровень напряжения/ Уровень тока 0–24 В = (положительная логика PNP)
Импульсные входы
Количество импульсных входов 2 (1 по напряжению, 1 по току)
Максимальная частота 0 - ±10 В пост. тока / 0/4 – 20 мА (выбирается)
Аналоговый выход
Программируемый аналоговый выход 2 (24 В пост .тока)
Диапазон тока 110 кГц / 5 кГц (с открытым коллектором)
Импульсные входы
Цифровой / аналоговый выход 1
Максимальная частота 0/4–20 мА
Цифровой выход
Количество импульсных входов 2 (24 В пост .тока)
Диапазон тока 24 В пост тока / 10 кГц (макс.)
Релейный выход
Количество релейных выходов 1
Максимальная нагрузка 250 В переменного тока, 2 A, 500 ВА
Сетевые интерфейсы
Протокол FC, Modbus RTU, Metasys N2 Встроенное исполнение
Profbus DP, DeviceNet, AS-interface Опционально (встроенное исполнение)
Условия окружающей среды
Уровень вибраций 1,0 g (IEC 60068)
Макс. относительная влажность 95 % (IEC 60068-2-3)
Температура окружающей среды Макс. 40 ˚C (средний макс. 35 ˚C за 24 часа )
Минимальная температура окружающей
среды при полной нагрузке
0 ˚C
Минимальная температура окружающей
среды при уменьшенной нагрузке
-10 ˚C
Сертификаты и разрешения CE, UL, C-tick, ATEX*
* Для получения подробной информации свяжитесь с компанией Danfoss
Простота подключения
Для удобства монтажа и наладки
преобразователь состоит из двух,
разделяющихся частей: блока
управления и клеммной коробки.
В нижней клеммной части имеются не
требующие обслуживания соединители
Cage Clamp, предназначенных для
подвода кабелей питания и кабелей
цифровых сетей, обладающие хорошей
изоляцией от пыли, защитой от
промывки шлангами и моющими
агентами.
Гибкость монтажа
Серия FCD 300 упрощает создание
местных силовых линий и цифровых
сетей. Клеммы внутри корпуса под
силовые кабели 4 мм2 обеспечивают
подключение до 10 блоков.
Доступные опции
● Сервисный выключатель
●
Соединители M12 для подключения
датчиков
●
Вилка двигателя Harting 10E
●
Динамический тормоз
●
24 В - резервное питание для
управления и связи
Децентрализованный привод
VLT® Decentral FCD
303 305 307 311 315 322 330 335*
Выходной ток
(3 x 380–480 В)
I
INV (60s)
[A] 1,4 1,8 2,2 3,0 3,7 5,2 7,0 7,6
I
MAX (60s)
[A] 2,2 2,9 3,5 4,8 5,9 8,3 11,2 11,4
Выходная мощность (400 В) S
INV
[кВА] 1,0 1,2 1,5 2,0 2,6 3,6 4,8 5,3
Стандартная мощность на
валу
P
M,N
[кВт] 0,37 0,55 0,75 1,1 1,5 2,2 3,0 3,3
P
M,N
[л.с.] 0,5 0,75 1,0 1,5 2,0 3,0 4,0 5,0
Габариты
В x Ш x Г (мм)
Монтаж на
двигатель
244 x 192 x 142 300 x 258 x 151
Отдельный
монтаж
300 x 192 x 145 367 x 258 x 154
* tокр. макс. 35 C
Технические данные
MP010A50 VLT® является товарным знаком Danfoss A/S Произведено: DD-SMCC 2009.12
