ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

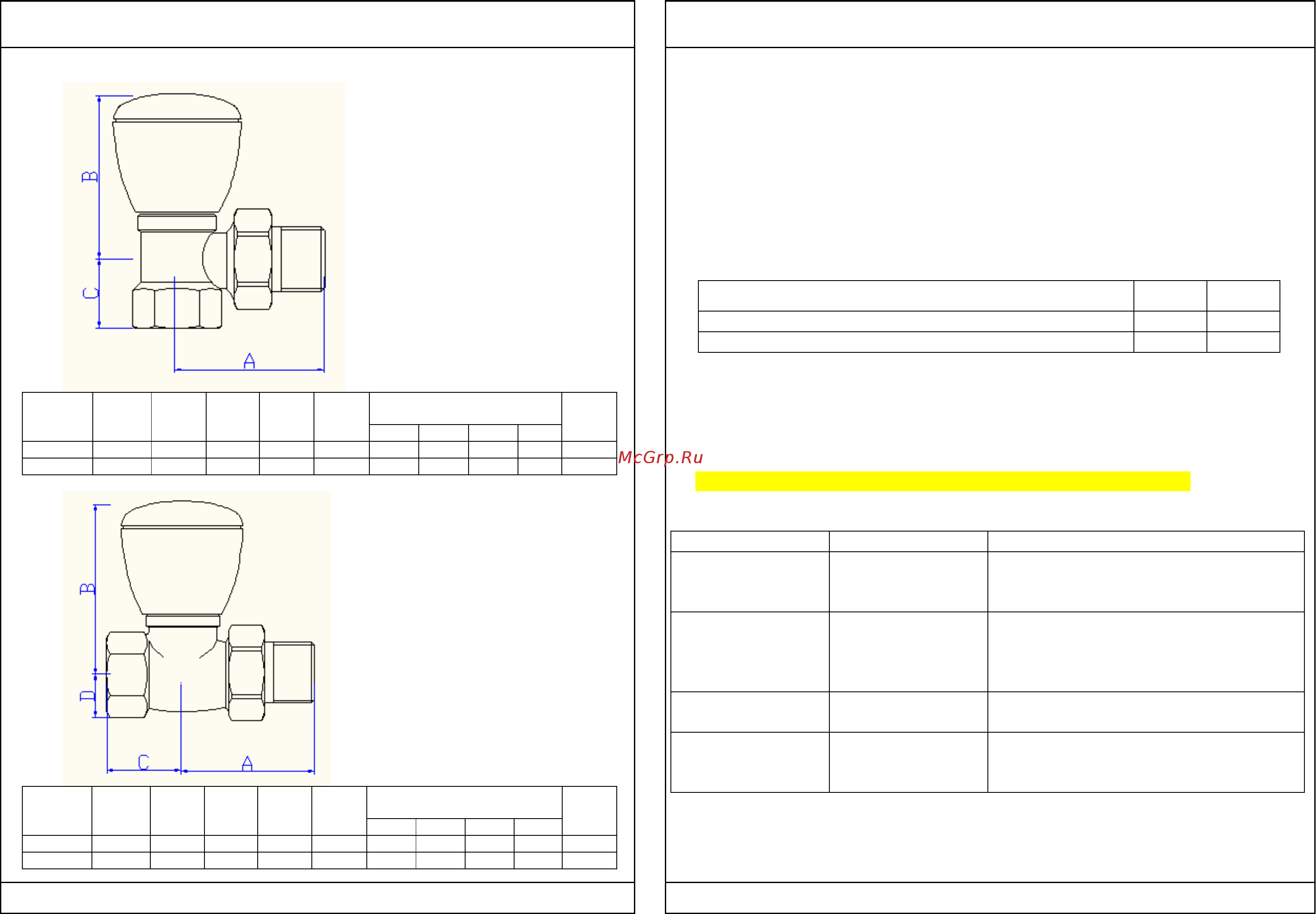

6.Габаритные размеры
Размер
А,мм
B,мм
B,мм
колп
C,мм
D,мм
Кv, м3/час при числе
оборотов*
Вес,г
1
2
3
4
1/2"
54
51
40
15
1,75
2,66
3,2
4,0
238
3/4"
63
58
47
18
4,05
6,33
7,65
9,3
390
Размер
А,мм
B,мм
B,мм
колп
C,мм
D,мм
Кv, м3/час при числе
оборотов*
Вес,г
1
2
3
4
1/2"
52
58
47
28
15
0,84
1,28
1,58
1,8
271
3/4"
59
68
57
33
18
2,28
3,88
4,52
5,25
458
7.Указания по монтажу
7.1.Клапаны могут устанавливаться в любом монтажном положении.
7.2. Монтаж клапанов следует производить в соответствии с требованиями СП
73.13330.2012 «Внутренние санитарно-технические системы».
7.3. При монтаже клапана первым к трубопроводу или прибору
присоединяется патрубок полусгона.
7.4. Монтаж патрубка полусгона производится с помощью специального
сгонного ключа.
7.5. Для монтажа клапана не допускается использование рычажных ключей.
7.6. При монтаже клапана не допускается превышать крутящие моменты,
указанные в таблице:
Резьба, дюймы
1/2"
3/4"
Предельный крутящий момент (резьба), Нм
30
40
Предельный крутящий момент (накидная гайка),Нм
25
28
8. Указания по эксплуатации и техническому обслуживанию
8.1. Клапаны должны эксплуатироваться при давлении и температуре,
изложенных в таблице технических характеристик.
8.2. Не допускается эксплуатация клапана со снятой пружинной скобой 9.
8.3. Разборка клапана допускается только при слитом теплоносителе.
8.4. Не допускается замораживание рабочей среды внутри клапана.
9.Возможные неисправности и способы их устранения
Неисправность
Причина
Способ устранения
Течь из-под
муфтового
соединения
Некачественная
герметизация
соединения
Разобрать соединение, заменить старый
уплотнитель
Течь из-под
муфты
вентильного узла
Износ или
повреждение
уплотнительной
прокладки
Вывинтить муфту вентильного узла.
Заменить прокладку.
Закрытый клапан
пропускает воду
Загрязнение седла
клапана.
Вывинтить муфту вентильного узла.
Прочистить седло в корпусе клапана.
Течь из-под штока
Износ
сальниковых
резиновых колец
Вывинтить латунную муфту
вентильного узла. Заменить
изношенные сальниковые кольца.
