ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

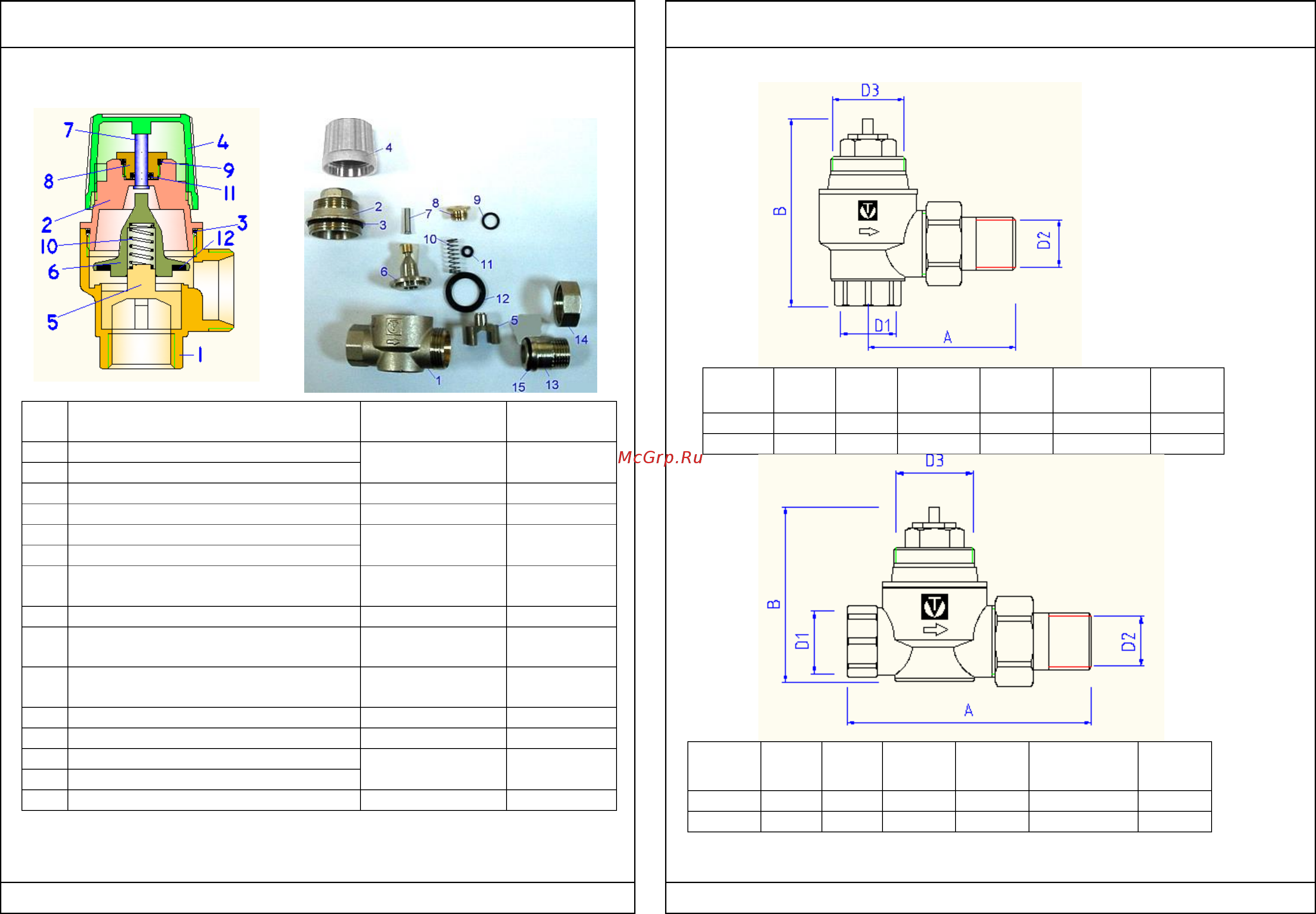

8.Конструкция
№
Наименование
Материал
Норматив,
марка
1
Корпус
Латунь
никелированная
CW617N
2
Крышка корпуса
3
Уплотнительное кольцо крышки
EPDM
Sh70
4
Регулировочный колпачок
Пластик
ABS
5
Опора пружины
Латунь
никелированная
CW614N
6
Золотник
7
Шток
Сталь
нержавеющая
AISI 304
8
Гайка сальниковая
Латунь
CW614N
9
Уплотнительное кольцо
сальниковой гайки
EPDM
Sh70
10
Пружина
Сталь
нержавеющая
AISI 316
11
Уплотнительное кольцо штока
EPDM
Sh70
12
Золотниковая прокладка
EPDM PEROX
Sh70
13
Патрубок полусгона
Латунь
никелированная
CW617N
14
Накидная гайка полусгона
15
Уплотнительное кольцо полусгона
EPDM
Sh70
9.Габаритные размеры
Размер
А,мм
B,мм
D2
D3
Вес, г
1/2"
59
75
G-½ Н
M 30 х 1,5
325
3/4"
63
88
G-3/4Н
M 30 х 1,5
517
Размер
А,мм
B,мм
D1
D2
D3
Вес, г
1/2"
91
65
G-1/2В
G-1/2Н
M 30 х 1,5
285
3/4"
102
71
G-3/4В
G-3/4Н
M 30 х 1,5
473
