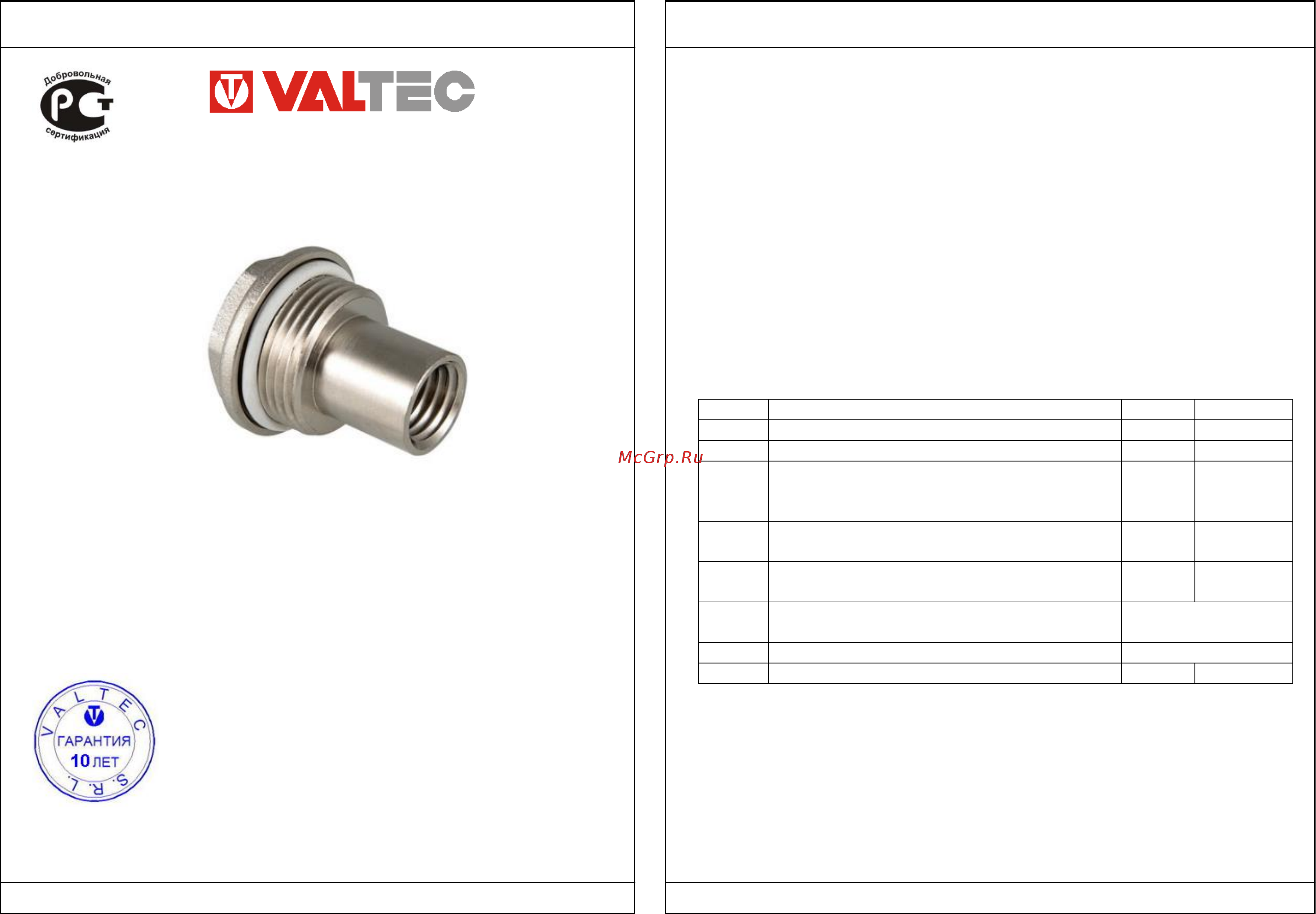

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1.Назначение и область применения
1.1. Удлинитель потока предназначен для создания «псевдодиагонального»
подключения секционных (алюминиевых, биметаллических, чугунных)
радиаторов систем водяного отопления в случаях, когда секции радиатора
полностью не прогреваются. Причиной неравномерного прогрева секций
радиатора является, как правило, недостаточный расход теплоносителя через
отопительный прибор.
1.2. Установка удлинителя потока обеспечивает прохождение теплоносителя
через все секции радиатора, независимо от расхода теплоносителя, что
гарантирует равномерный прогрев секций.
1.3. Удлинитель потока представляет собой латунную никелированную
радиаторную футорку, дополненную патрубком с внутренней треугольной
резьбой крупного шага. В этот патрубок ввинчивается отрезок
металлополимерной трубы с наружным диаметром 16 мм. Изделие
выпускается в правом (D) и левом (S) исполнении для подключения труб или
арматуры c диаметром условного прохода 1/2 и 3/4".
2.Технические характеристики
№
Характеристика
Ед.изм.
Значение
1
Рабочее давление
бар
16
2
Пробное давление
бар
24
3
Размер наружной резьбы
дюймы
G 1"
(правая и
левая)
4
Размер внутренней резьбы
дюймы
G 1/2";
G 3/4"
5
Наружный диаметр удлинительной трубки
(приобретается отдельно)
мм
Dн16
6
Материал удлинителя
Никелированная
латунь CW617N
7
Материал уплотнительного кольца
Силикон
8
Средний полный срок службы
лет
50
3. Указания по монтажу
3.1.Удлинитель рекомендуется устанавливать на выходе из радиатора.
3.2. Перед установкой удлинителя в его патрубок необходимо вкрутить
отрезок металлополимерной трубы Dн16. Длина отрезка должна быть равна
длине радиаторной сборки, минус 80 мм.
3.3. При установке удлинителя на радиатор использование дополнительного
уплотнительного материала не требуется, т.к. удлинитель снабжен
силиконовым уплотнительным кольцом.
Модель: VT.503
ПС - 46198
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
