ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

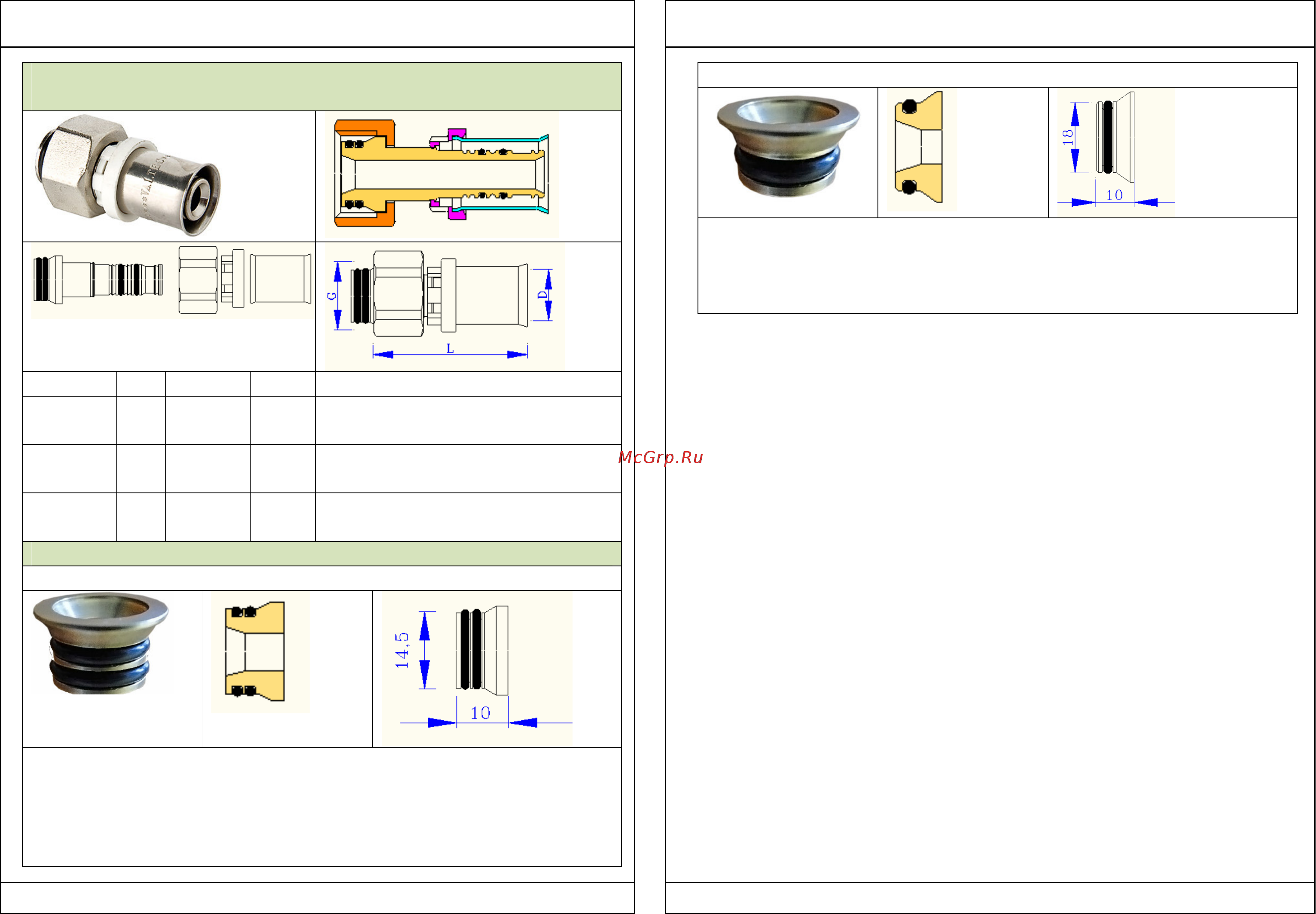

VTс.712 Пресс-фитинг для металлополимерной трубы с
переходом на конус и евроконус
Размер G,¨ D,мм L,мм Вес,г
16(2,0)х
1/2
1/2 16(2,0) 47 75
16(2,0)х
3/4
3/4 16(2,0) 51 83
20(2,0)х
3/4
3/4
20(2,0)
51 90
VTс.701 Адаптеры конус/плоскость и евроконус/плоскость
Конус/плоскость 1/2"
Адаптер применяется для присоединения к элементам
трубопроводных систем, имеющим резьбовые патрубки с
наружной резьбой стандарта «конус», соединителей с плоской
прокладкой (например: гибкой подводки или фитингов
VTm.222 16х1/2").
Евроконус/плоскость 3/4"
Адаптер применяется для присоединения к имеющим резьбовые
патрубки с наружной резьбой стандарта «евроконус»
соединителей с плоской прокладкой (например: гибкой подводки
или фитингов VTm.222 16х3/4").
5.Указания по монтажу
5.1. Перед монтажом пластиковых и металлополимерных труб
необходимо произвести калибровку внутренним калибром и
снять фаску с внутреннего слоя стенки трубы.
5.2. Для облегчения надевания штуцера фитингов на
металлополимерные трубы, рекомендуется смазать его мыльной
водой.
5.3. Перед монтажом медных труб необходимо откалибровать их
наружным или внутренним калибром и снять наружную и
внутреннюю фаску с торца трубы гратоснимателем.
5.4. Затяжку накидных гаек следует производить с усилием не
более 20 Нм.
5.5. При установке соединителей на коллектор и их демонтаже
рекомендуется пользоваться специальным коллекторным
ключом VT.AC670.
5.6. При монтаже соединителей не допускается применение
дополнительных уплотнительных испытаний.
5.7. после монтажа система должна быть подвергнута
гидравлическому испытанию статическим давлением, в 1,5 раза
превышающим расчетное рабочее давление в системе, но не
менее 6 бар. Испытания проводятся в порядке, изложенном в
СП 73.13330.2016.
