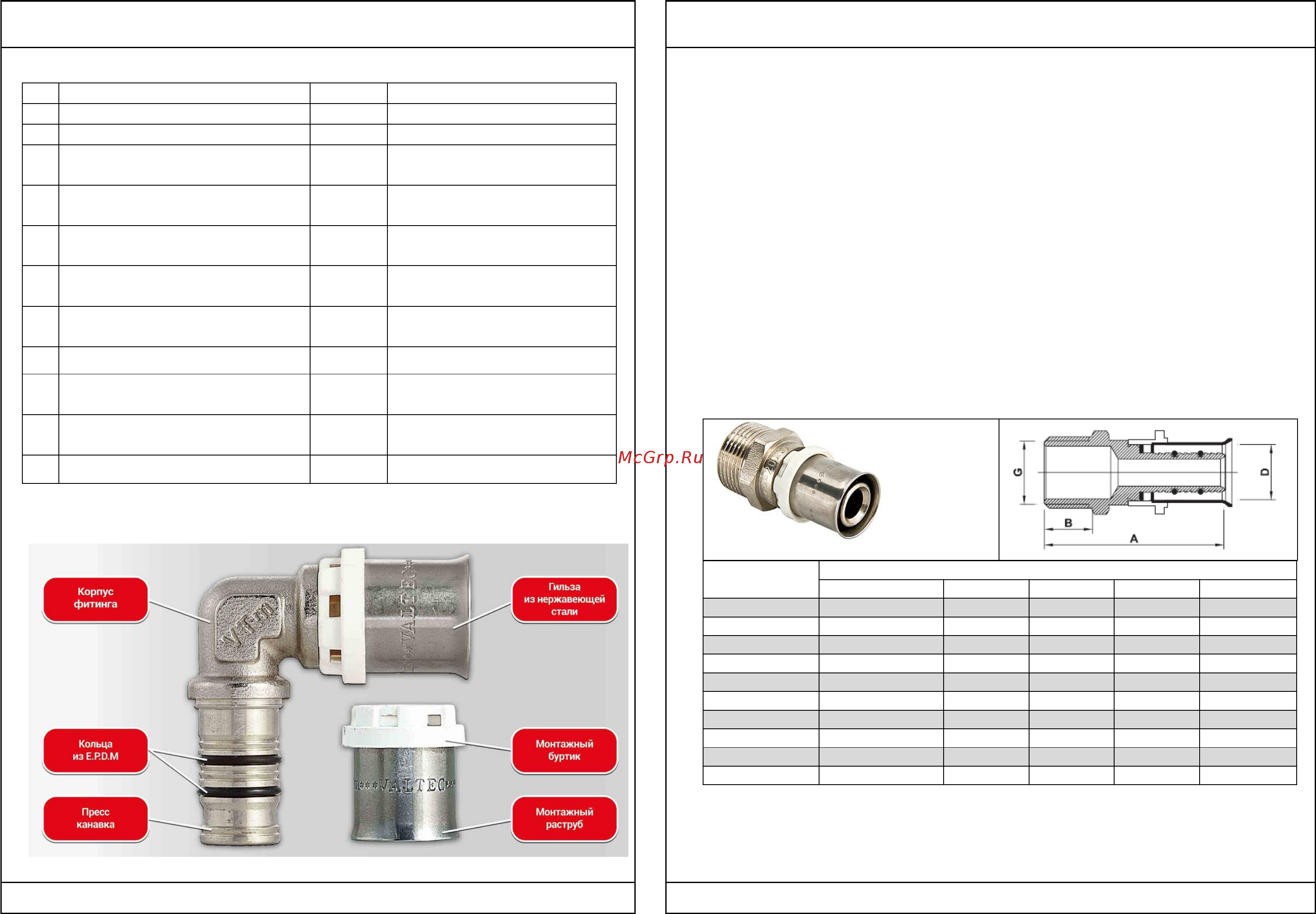

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
3.Технические характеристики
№
Характеристика
Ед .изм.
Значение
1
Номинальное давление, PN
бар
25
2
Рабочее давление
бар
10
3
Максимальная температура
рабочей среды
ºС
115
4
Минимальная температура
рабочей среды
ºС
-30
5
Аварийная температура
рабочей среды
ºС
130
6
Тип насадки пресс -
инструмента
ТН (по каталогу REMS)
7
Тип резьбы на переходных
соединителях
трубная, по ГОСТ 6357-81,
класс точности «В»
8
Классы эксплуатации
1;2;4;5;ХВ
9
Диапазон наружных диаметров
Dн соединяемых труб
мм
16÷40
10
Усилие обжатия гильзы, не
менее
Н
1200
11
Средний полный срок службы
лет
50
4.Конструкция и применяемые материалы
4.1.Корпус пресс-фитинга выполнен из горячештампованной (ГОШ)
никелированной латуни марки CW617N по EN 12165 (соответствует марке
ЛС 59-2 по ГОСТ 15527-2004).
4.2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена
пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9
по ГОСТ 5632-2014).
4.3.В проточках штуцера корпуса расположены два уплотнительных кольца
из EPDM (этилен - пропиленового каучука.
4.4.Обойма-фиксатор выполняет функцию диэлектрической прокладки,
предотвращая возникновение гальванической пары между алюминием и
латунью.
4.5. Монтажный буртик на пластиковой обойме-фиксаторе служит для
точной фиксации пресс – насадки инструмента на соединителе.
4.6. Монтажный раструб гильзы способствует легкому надеванию трубы на
штуцер.
4.7. Прямоугольные «окошки» пластикового фиксатора служат для контроля
полноты надевания трубы на штуцер фитинга.
5.Номенклатура и габаритные размеры
VTm.201
Обозначение
Размеры, мм
А
В
D
G
Вес,г
16х1/2
48
13
16
1/2"
49
16х3/4
49
14
16
3/4"
68
20х1/2
48
13
20
1/2"
58
20х3/4
49
14
20
3/4"
71
26х3/4
50
14
26
3/4"
90
26х1
52
16
26
1"
127
32х1
52
16
32
1"
136
32х1 1/4
57
17
32
1 1/4
236
40х1
60
17
40
1
237
40х1 1/4
60
17
40
1 1/4
267
