Технический паспорт Страница: 2

Valtec VTc.588.EMNX.0606 [2/7] Технический паспорт изделия технический паспорт изделия

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

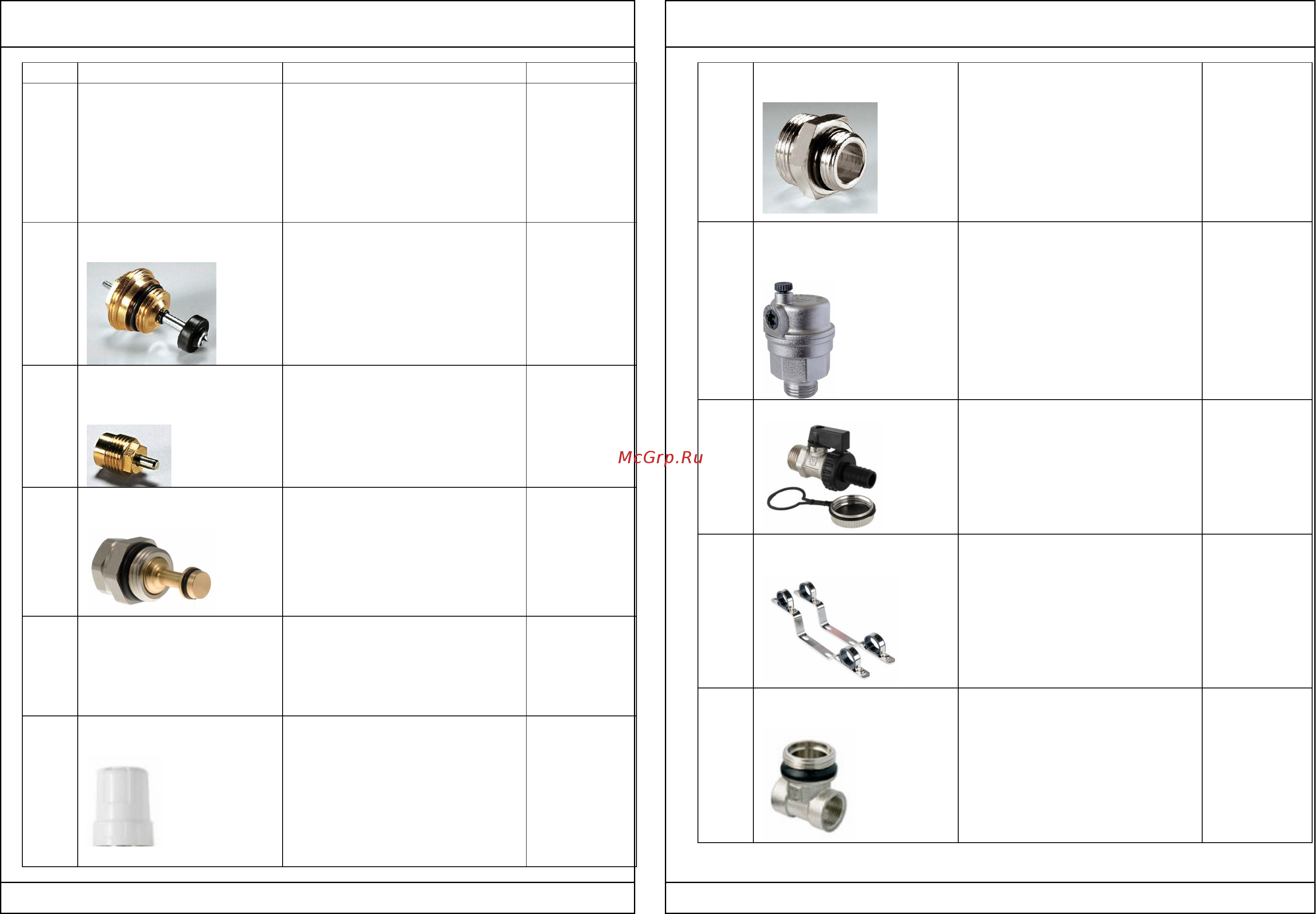

Поз. Наименование элемента Описание элемента Количество

1 Коллектор 1"х 3/4"EKх

Каждый коллектор имеет 2N*

боковых резьбовых отверстий

1/2"(В), в которые

монтируются

термостатические клапаны

(2) и балансировочные

клапаны (3)

2 Регулировочный клапан

VT.VTC30

Клапан плавно перекрывает

поток под воздействием

ручки (4) или

электротермического

сервопривода (в комплект не

входит).

2.1. Головка

регулировочного

клапана VT.AVT.0.0

При течи из-под штока,

головка клапана может быть

снята, отремонтирована или

заменена. Сливать воду из

коллектора при этом не

нужно.

3 Балансировочный

клапан VT .VDC31

Используется для

балансировки петель при

наладке системы. Регулировка

производится с помощью

шестигранного ключа SW 5.

3.1. Заглушка

балансировочного

клапана

Закрывает доступ к

регулировочному узлы

клапана, предохраняя от

несанкционированного

вмешательства в настройки

4 Ручка регулировочного

клапана

С помощью ручки

производится ручное

управление регулировочным

клапаном. Перед установкой

сервопривода, ручка

снимается.

6 Ниппель переходной

1/2"х3/4" ЕК

Ниппель имеет с одного

конца седло для

регулировочного или

балансировочного клапана, с

другого – профиль

«евроконус» для

присоединения

трубопроводов

7 Воздухоотводчик

поплавковый

автоматический

Служит для удаления из

системы воздуха и газов.

8 Дренажный кран VT.430

Кран служит для заполнения

или опорожнения системы.

9 Кронштейн сдвоенный

VTc.130.IN

Для крепления коллекторов 2

10 Тройник коллекторный

VTc.530

Служит для присоединения к

коллектору воздухоотводчика

и дренажного крана
