ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

7.6.

При заполнении системы теплоносителем, воздухоотводчики должны

быть закрыты.

7.7. После монтажа система должны быть испытана статическим давлением, в

1.5 раз превышающим расчетное рабочее давление в системе. Испытания

проводятся в порядке. Изложенном в СП73.13330.2016.

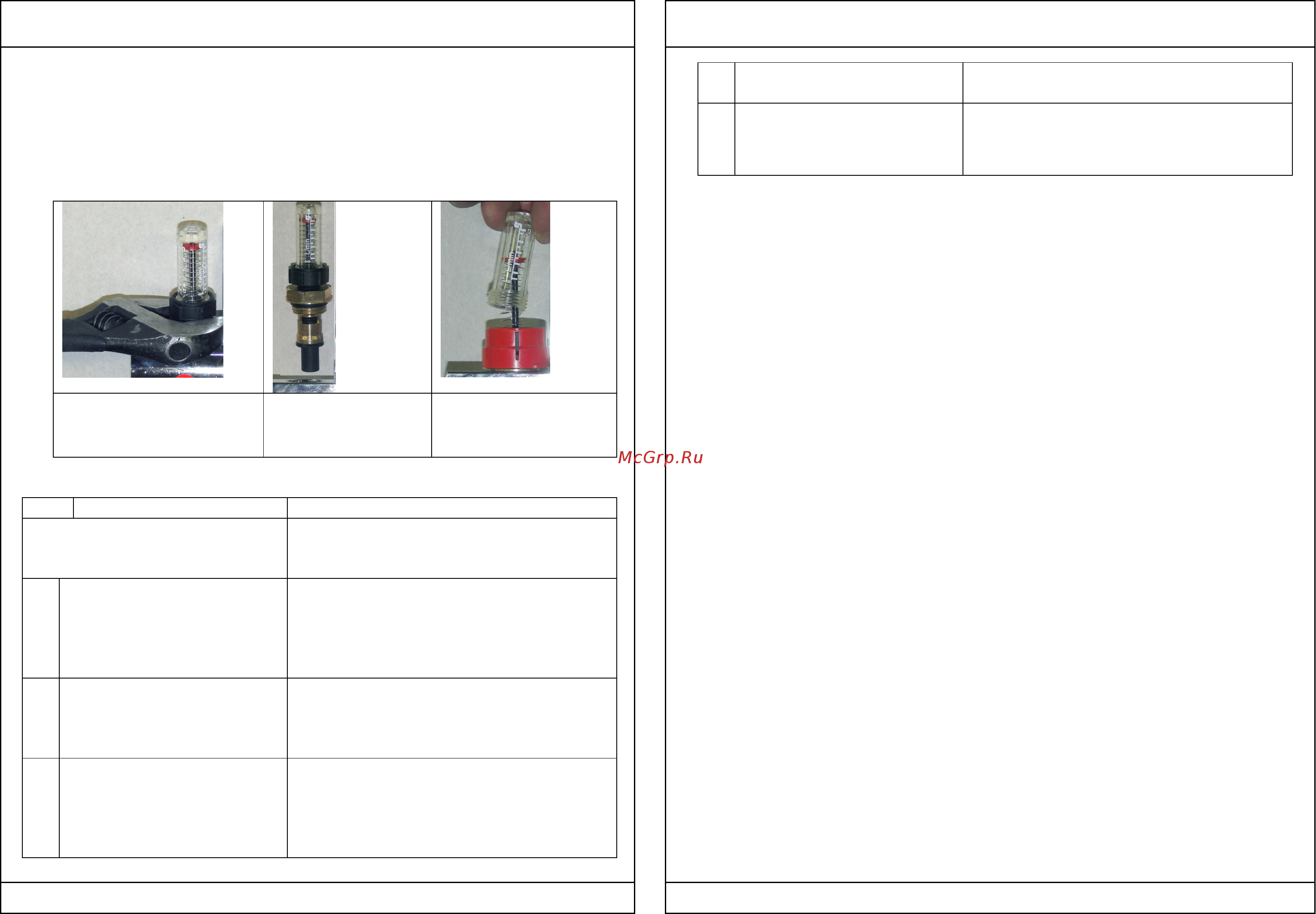

8. Действия при ремонте настроечного клапана с расходомером:

Для замены клапана открутите

его от коллектора за латунную

гайку

Достаньте неисправный

клапан и замените

новым

Для замены прозрачной

колбы вручную вывинтите

ее из клапана и замените

новой

9.Пример расчета Кv настроечного клапана

№ Действие Пример

Исходные данные Тепловая нагрузка на самую

нагруженную петлю-2,5КВт, на

расчетную петлю -1,8 КВт, Dв -12мм

1 Определения расхода в

петлях по формуле

G=Q/c∆t, где

Q- тепловая нагрузка на

петлю, Вт

Самая нагруженная петля:

G=2500/4187*10=0,06 кг/с

Расчетная петля:

G=1800/4187*10=0,043 кг/с

2 Определение расчетных

скоростей в петлях по

формуле:

V=4G/πD

В самой нагруженной петле

V=4*0,06/3,14*0,012

*985=0,54 м/с

В расчетной петле:

V=4*0,043/3,14*0,012

*985=0,39м/с

3 Определение потерь

давления в петлях по

формуле ∆р=LR, где R –

линейные потери Па/м (по

таблице для МПТ)

В самой нагруженной петле:

∆р

=45*339 =15255 Па

В расчетной петле:

∆р

=36*220 =7920 Па

4 Потеря давления на клапане

∆р

=(3600G/ ρ)

/К

∆р

=(3600*0,06/985)

/2,6

=711 Па

5 Расчет

Кv=3600G/ ρ(∆р

+ ∆р

∆р

)

0,5

=3600*0,043/ 985*(0,15255+0,00711-

0,07920)

0,5

= 0,55 м3/ч

– по таблице

технических характеристик находим, что

расходомер надо настроить на расход 2,5 л/мин

10.Указания по эксплуатации и техническому обслуживанию

10.1.Элементы коллекторных систем должны эксплуатироваться при

температуре и давлении, изложенных в настоящем паспорте.

10.2.После проведения гидравлического испытания коллекторной сборки

обжимные гайки соединителей следует подтянуть.

10.3. Не допускается замораживание рабочей среды внутри коллекторного

блока.

11.Условия хранения и транспортировки

11.1.Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150-69.

11.2.Транспортировка изделий должна осуществляться в соответствии

условиями 5 по ГОСТ 15150-69.

12. Утилизация

12.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от

24 июня 1998 г. № 89-ФЗ "Об отходах производства и потребления"(с

изменениями и дополнениями), от 10 января 2002 № 7-ФЗ « Об охране

окружающей среды» (с изменениями и дополнениями), а также другими

российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во использование указанных законов.

12.2. Содержание благородных металлов: нет

13. Гарантийные обязательства

13.1. Изготовитель гарантирует соответствие изделий требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

13.2.Гарантия распространяется на все дефекты, возникшие по вине завода -

изготовителя.

13.3.Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания,

эксплуатации и обслуживания изделия;
