ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

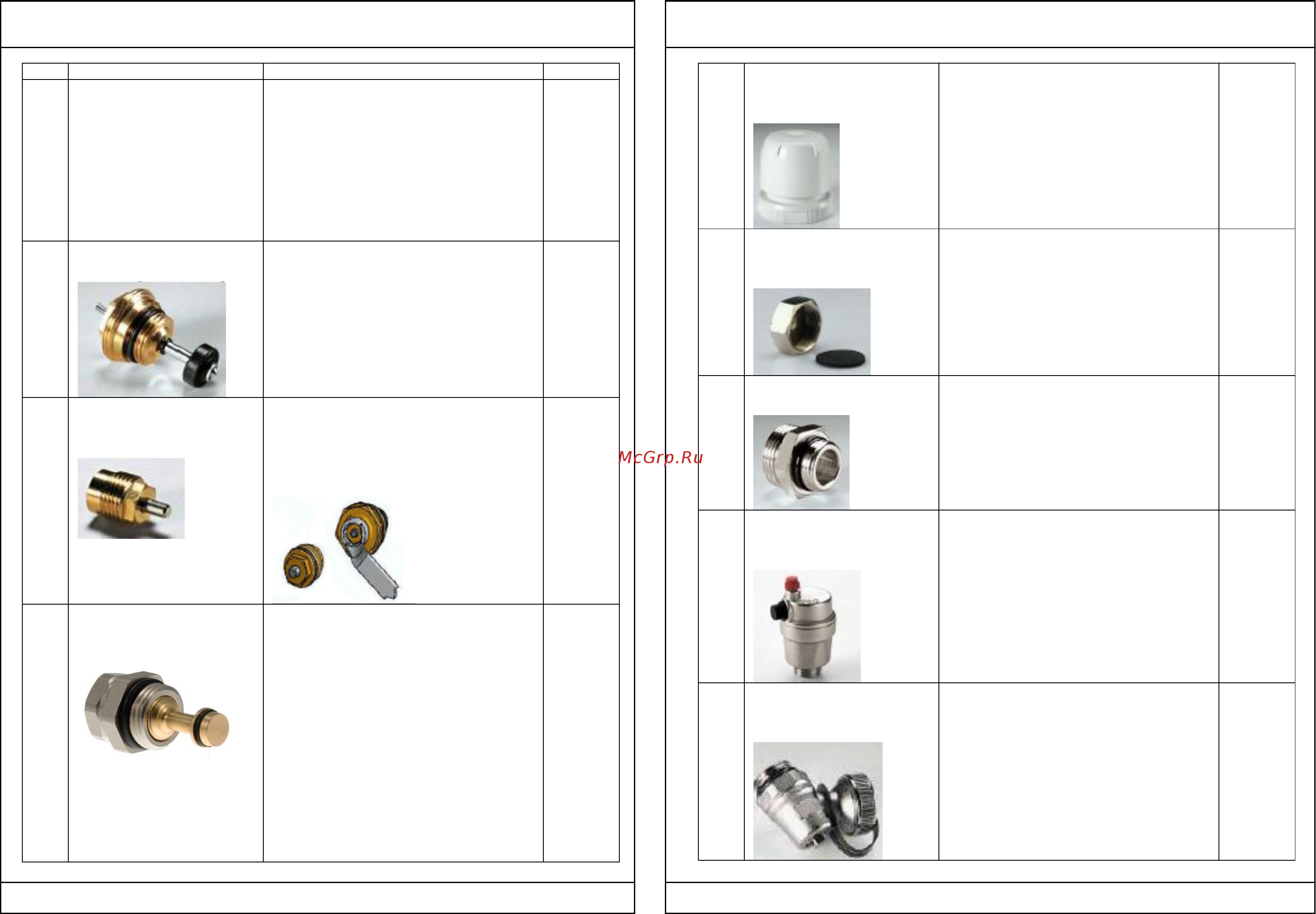

Поз.
Наименование элемента
Описание элемента
Кол-во
1
Коллектор 1"х 3/4"х N
или 1 1/4"х 3/4"х N
Каждый коллектор имеет 2(N+2)
боковых резьбовых отверстий
1/2"(В), в которые монтируются
термостатические клапаны (2),
балансировочные клапаны (3),
воздухоотводчики (7) , дренажные
краны (8) и переходные ниппели
1/2"х3/4"(6)
2
2
Термостатический
клапан (VT.VTC30)
Клапан плавно перекрывает поток
под воздействием ручки (4) или
электротермического
сервопривода (в комплект не
входит).
N
2.1.
Головка
термостатического
клапана
При течи из-под штока, головка
клапана может быть снята,
отремонтирована или заменена.
Сливать воду из коллектора при
этом не нужно.
N
3
Балансировочный
(настроечный) клапан
(VT.VDC31)
Используется для балансировки
петель при наладке системы.
Регулировка производится с
помощью шестигранного ключа
SW 5. Настроечное положение
можно жестко зафиксировать,
если отверткой с тонким жалом
закрутить до упора фиксационную
шпильку в гнезде клапана. Если
несколько ослабить шпильку, то
клапан можно закрывать, но при
открытии он вернется к прежней
настройке
N
4
Ручка
термостатического
клапана
С помощью ручки производится
ручное управление
термостатическим клапаном.
Перед установкой сервопривода,
ручка снимается.
N
5
Заглушка
балансировочного
клапана
Закрывает регулировочное гнездо
от несанкционированного
вмешательства в настройки
клапана. Монтируется с
помощью рожкового ключа SW 22.
N
6
Ниппель переходной
1/2"х3/4"
Ниппель имеет с одного конца
седло для термостатического или
настроечного клапана, с другого –
профиль «евроконус» для
присоединения труб
2(N-1)
7
Воздухоотводчик
поплавковый
автоматический
Служит для удаление из системы
воздуха и газов. Устанавливается
на отсекающий клапан.
2
8
Дренажный
поворотный
кран
Кран служит для заполнения или
слива теплоносителя. Поворотная
конструкция крана позволяет
установить его в удобное
положение. Управление краном
производится с помощью
профильного гнезда в заглушке
3/4"
2
