16

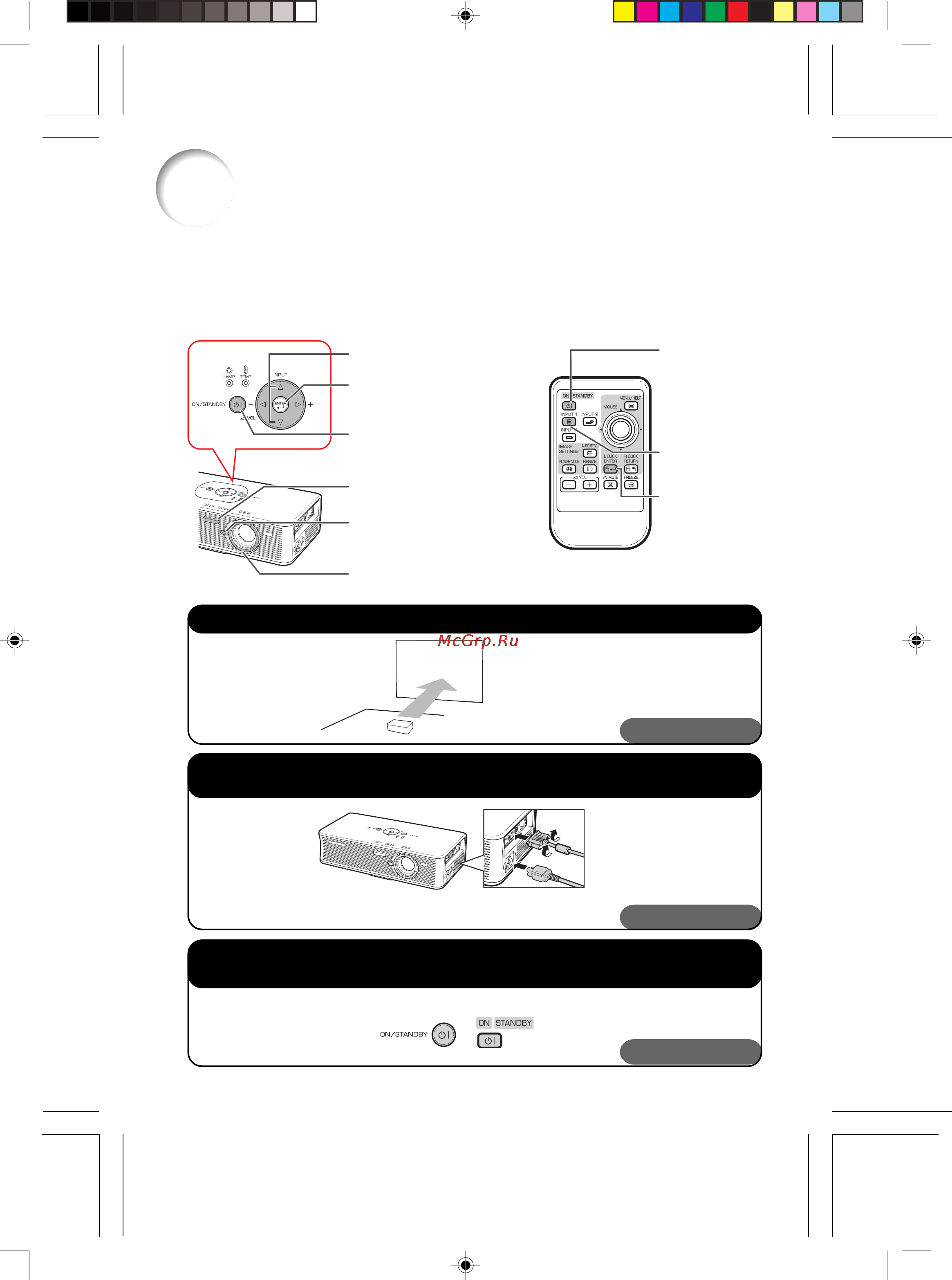

Быстрый старт
В этом разделе описана основная операция работы с аппаратом (подключение проектора
к компьютеру). Подробнее смотрите на страницах, указанных для каждого из отдельных
этапов операции.
Установка и проецирование изображения
Ниже подключение проектора к компьютеру объясняется на практическом примере.
➡ ➡
➡ ➡
➡ Стр. 18
5 Кнопка INPUT 1 (ВХОД 1)
4 Кнопка ENTER (ВВОД)
3 Кнопка ON/STANDBY
6 (ВКЛ./РЕЖИМ ОЖИДАНИЯ)
4 Кнопка HEIGHT ADJUST
(РЕГУЛИРОВКА ПО ВЫСОТЕ)
3 Кнопка ON/
6 STANDBY (ВКЛ./
РЕЖИМ
ОЖИДАНИЯ)
5 Кнопка INPUT 1
(ВХОД 1)
4 Кнопка ENTER
(ВВОД)
4 Рычажок масштабирования
4 Кольцо фокусировки
1. Установите проектор против стены или экрана
2. Подключите проектор к компьютеру, а шнур питания Q к
гнезду подачи питания переменным током проектора
О подключении других устройств (вместо
компьютера) см. стр. 24 и 25.
3. Нажатием на кнопку ON/STANDBY (ВКЛ./РЕЖИМ
ОЖИДАНИЯ) включите проектор
На корпусе проектора На пульте ДУ
➡ ➡
➡ ➡
➡ Стр. 21Q25
➡ ➡
➡ ➡
➡ Стр. 26
