ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

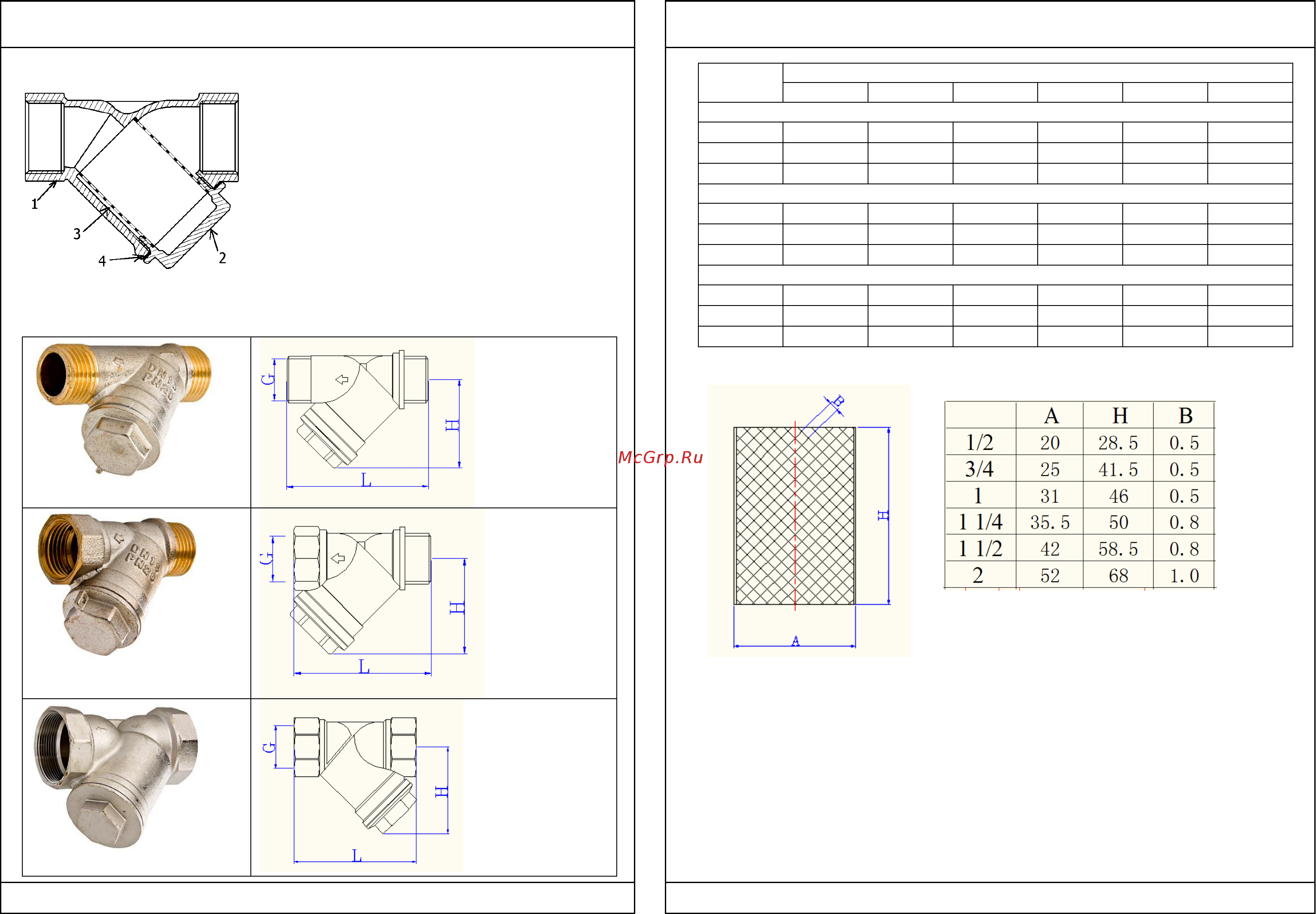

4. Конструкция
Фильтр состоит из корпуса 1, пробки 2
,фильтроэлемента 3 и прокладки 4. Корпус и
пробка фильтров диаметром условного
прохода до 2" выполнены из
горячепрессованной, никелированной латуни
марки CW617N . Между пробкой и корпусом
располагается уплотнительная прокладка из
тефлона. В корпус помещен фильтроэлемент
из нержавеющей стали AISI 316. Пробка
фильтра имеет отверстие (ушко) для
пломбировки. Направление потока указано стрелкой на корпусе фильтра.
5. Габаритные размеры
VT.190
VT.191
VT.192
G
1/2
3/4
1
1 1/4
2
VT.190
L,мм
64
Н,мм
32
Вес,г
123
VT.191
L,мм
57
Н,мм
36
Вес,г
137
VT.192
L,мм
54
69
89
98
135
Н,мм
40
50
64
69
90
Вес,г
131
246
416
590
1072
6. Фильтроэлементы (VT.050)
7. Указания по монтажу
7.1.Фильтр может устанавливаться как в горизонтальном, так и в
вертикальном положении, при этом пробка фильтра должна быть направлена
вниз (см.рисунок).
7.2. При направлении потока снизу-вверх, необходимо выполнить
горизонтальный участок для правильной установки фильтра, иначе
установка фильтра приведет к засорению нижнего отвода (угольника или
тройника) трубопровода.
7.3. В соответствии с ГОСТ 12.2.063-2015, фильтр не должен испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
