ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
1. Назначение и область применения.
1.1 Фильтр применяется для очистки потока жидкости от нерастворимых
механических примесей в системах трубопроводов горячей и холодной воды,
сжатого воздуха, масла и жидких углеводородов при температуре
транспортируемой среды до 110°C и давлении до 10 бар.
2.Особенности конструкции.
2.1.Благодаря установке двух фильтроэлементов (500 мкм и 100 мкм), фильтр
осуществляет каскадную (двухступенчатую) очистку, что существенно
увеличивает межпромывочный интервал;
2.2 Дренажный кран со штуцером под шланг позволяет осуществлять как
прямую, так и обратную промывку фильтра;
2.3. Манометр-индикатор, входящий в комплект поставки фильтра, позволяет
определять давление в системе в статическом режиме, а также давление до
фильтра в динамическом режиме.
3. Технические характеристики.
Значения для типоразмера № Характеристика Ед. изм.
1/2 3/4 1
1 Номинальный диаметр мм 15 20 25
2 Рабочее давление МПа 1,6 1,6 1,6
3 Пробное давление МПа 2,4 2,4 2,4
4 Условная пропускная
способности на чистом
фильтре, Kv
м3/час 2,8 4,6 9,0
5 Номинальная
производительность на
чистом фильтре
м3/час 1,26 2,07 4,05
6 Размер ячейки фильтра
первой ступени
мкм 500 500 500
7 Размер ячейки фильтра
второй ступени
мкм 100 100
100
8 Диапазон температур
рабочей среды
°С +1÷110 +1÷110 +1÷110
9 Размер резьбы под
дренажный кран
дюймы 3/8В 3/8В 3/8В
10 Размер резьбы под манометр дюймы 1/4В 1/4В 1/4В
11 Диапазон измерения
манометра
бар 0…10 0…10 0…10
12 Диаметр штуцера под шланг мм 14 14 14
13 Средний полный срок
службы
лет 30 30 30

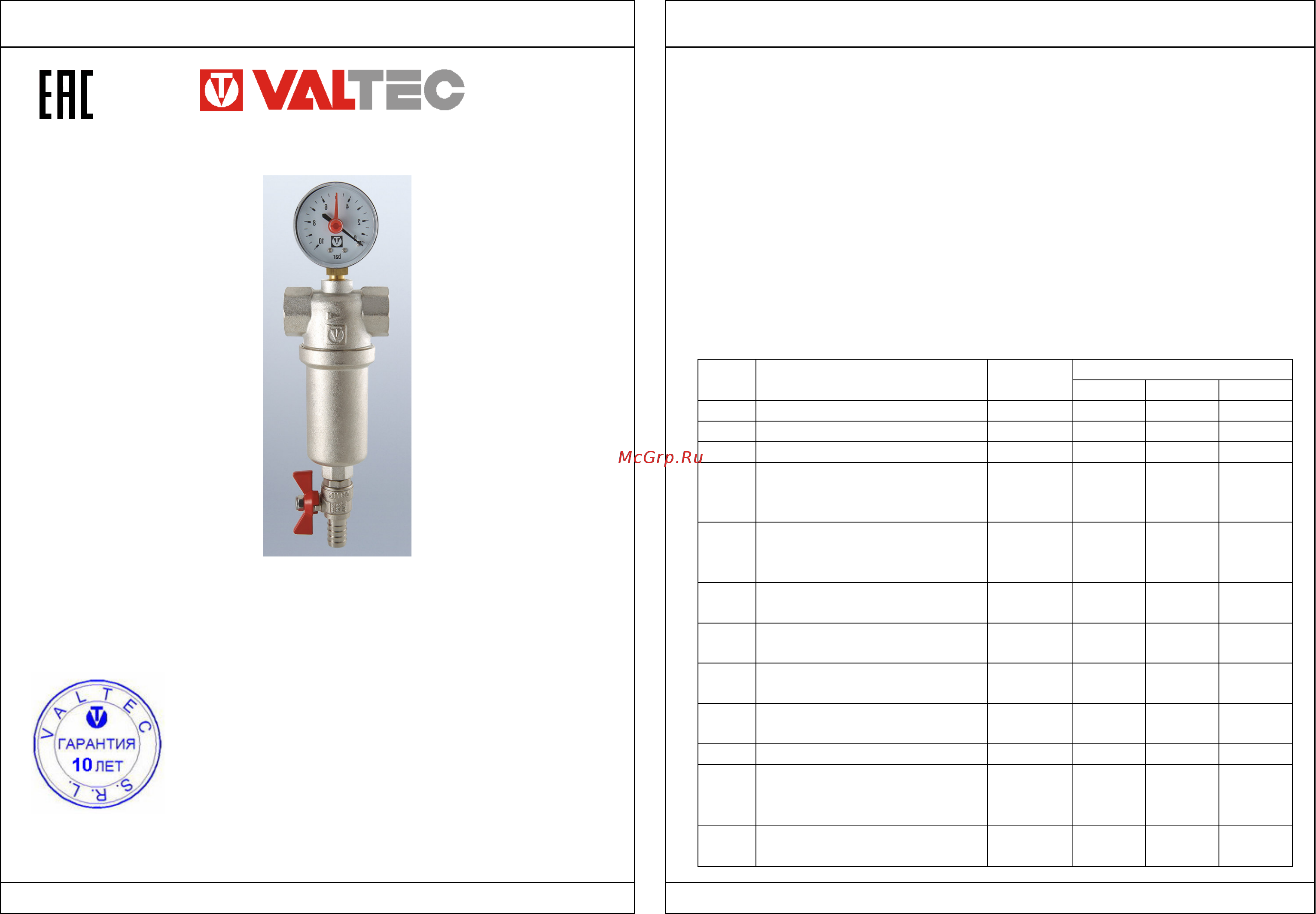

ФИЛЬТР МЕХАНИЧЕСКОЙ ОЧИСТКИ
ПРОМЫВНОЙ, КАСКАДНЫЙ
Модель:
VT. 390
ПС
-
46
568
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
