ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

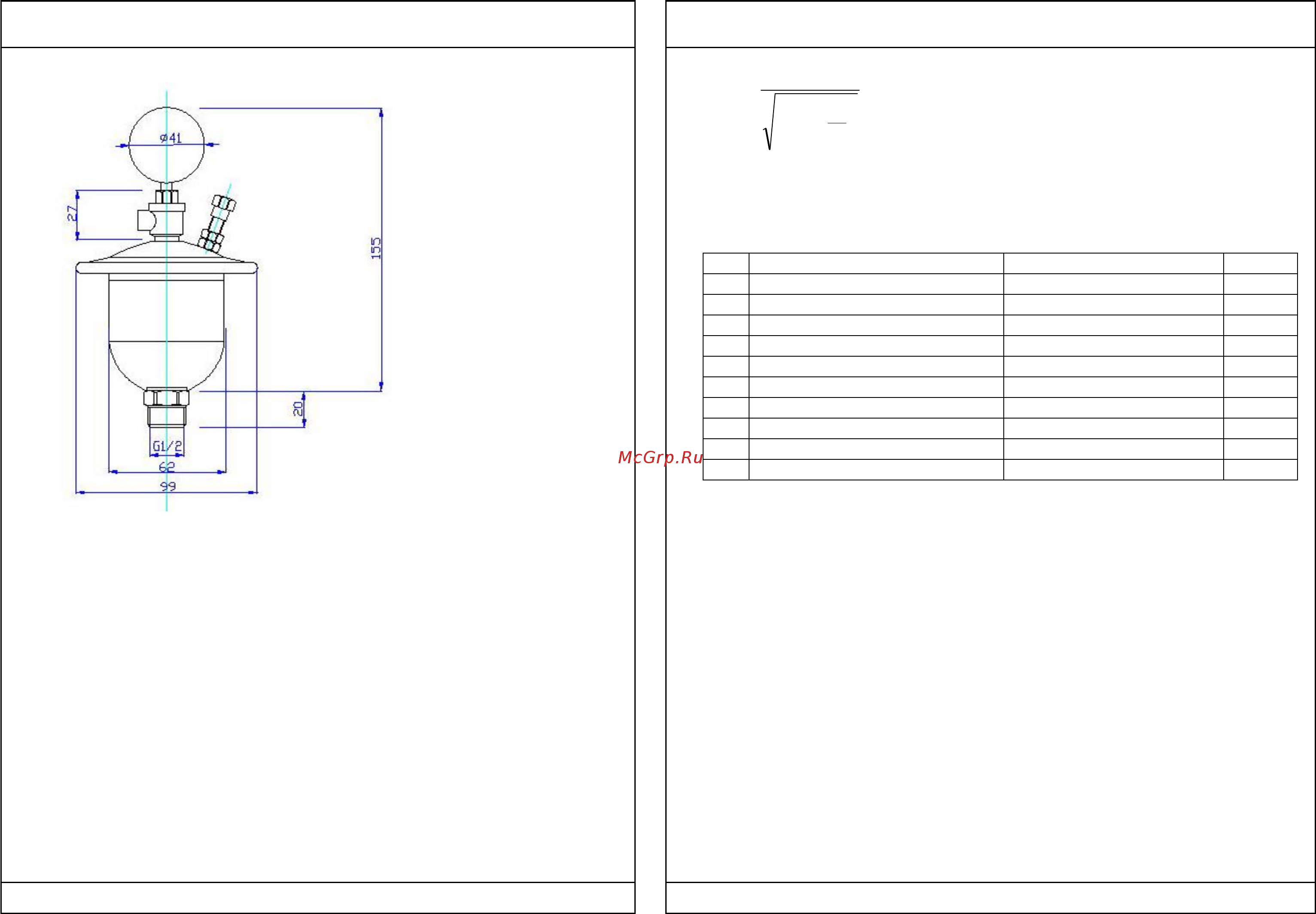

3. Габаритные размеры
4.Рекомендации по расчету
4.1. Гаситель имеет предварительное давление в воздушной камере (заводская
уставка) 3,0 бара, которое рассчитано на рабочее давление в защищаемом
трубопроводе 2,7 бара.
4.2.В случае, когда рабочее давление в трубопроводе менее 2,7 бар,
рекомендуется выпустить часть воздуха из воздушной камеры гасителя, нажав
на шток ниппеля, установив значение давления в камере на 0,3 бар выше
рабочего давления в трубопроводе.
4.3. Если давление в трубопроводе более 2,7 бар, необходимо подкачать воздух
в камеру гасителя с помощью насоса, таким образом, чтобы оно на 0,3 бара
превышало рабочее давление в трубопроводе.
При этом необходимо проверить, чтобы общее избыточное давление в
гасителе при гидроударе не превышало 20 бар. Для этого к расчетному
рабочему давлению прибавляется расчетное превышение давления в
трубопроводе, которое подсчитывается по формуле:
D
m
v
p
1
25,14
, ,бар, где
v – скорость потока в трубопроводе, м/с;
D – внутренний диаметр трубопровода, мм;
δ- толщина стенки трубопровода, мм;
m- отношение модулей упругости воды и материала стенки трубопровода
(см. таблицу)
№
Наименование материала
Модуль упругости, Па
m
1
Сталь
2,1х10
11
0,01
2
Чугун
1,05х10
11
0,02
3
Железобетон
0,169х10
11
0,12
4
Асбестоцемент
0,17х10
11
0,11
5
Полиэтилен
0,0156х10
11
1,3
6
Металлопластик
0,01х10
11
2,03
7
Полипропилен
0,009х10
11
2,26
8
Алюминий
0,7х10
11
0,03
9
Медь
0,9х10
11
0,023
10
Вода
2,03х10
9
1
5. Рекомендации по монтажу
5.1. Мембранный гаситель гидравлического удара рекомендуется
устанавливать на трубопроводах, подводящих воду к приборам с малым
временем перекрытия потока: рычажные водоразборные краны и
смесители, шаровые краны, душевые переключатели, электромагнитные
клапаны ( в том числе клапаны стиральных , посудомоечных машин и
гидромассажных устройств) и т.п.
5.2. Допускается устанавливать один гаситель гидроударов на группу
защищаемых приборов.
5.3. При коллекторной разводке трубопровода рекомендуется устанавливать
гаситель на коллекторе .
5.4. При последовательной (тройниковой разводке) возможность установки
гасителя на группу приборов следует проверять расчетом. (п.3.3.).
В случае, когда расчетное давление при гидроударе превышает 20 бар,
следует разделить трубопровод на отдельные защищаемые участки, на
каждый из которых устанавливается свой гаситель .
5.5. Гаситель гидроударов может устанавливаться в любом монтажном
положении. При этом следует обеспечить доступ для обслуживания ниппеля
и удобство считывания показаний манометра.
