14
Температура окружающего воздуха
°С
+5÷40
+5÷40
15
Максимальный напор
м
6
6
16
Максимальный расход
м3/час
3,6
3,6
17
Максимальная мощность
Вт
45
45
18
Вес
кг
2,2
2,3
18
Средний полный ресурс
тыс.
м.ч.
50
50
4. Описание конструкции
4.1. Циркуляционные насосы VALTEC.VRS EA представляют собой
моноблочные электронасосы с однофазным электродвигателем, управляемым
электронным блоком. Электронный блок может обеспечивать автоматическое
регулирование мощности в зависимости от перепада давлений на насосе.
Кроме того, возможно переключение на режимы постоянной скорости (режим
обычного циркуляционного насоса); пропорциональной мощности и
постоянного напора.
4.2. Конструктивное исполнение «с мокрым ротором» предполагает, что ротор
электродвигателя, вал и подшипники при работе насоса смазываются и
охлаждаются перекачиваемой жидкостью.
4.3. Корпус насоса выполнен из чугуна; кожух статора – из алюминиевого
сплава; крыльчатка - из полиэфирсульфона (PES).
4.4. Насосы снабжены устройством защиты от перегрева. При превышении
температуры обмотки статора 150°С, отключается электропитание насоса.
Последующее включение насоса возможно только после остывания обмотки.
4.5. Перегрев обмотки свидетельствует о наличии помех в работе насоса
(засорение рабочей камеры, «закисание» подшипников, длительная работа на
«закрытую задвижку» и т.п.). В случае срабатывания тепловой защиты, до
включения насоса необходимо выявить и устранить причину перегрева.

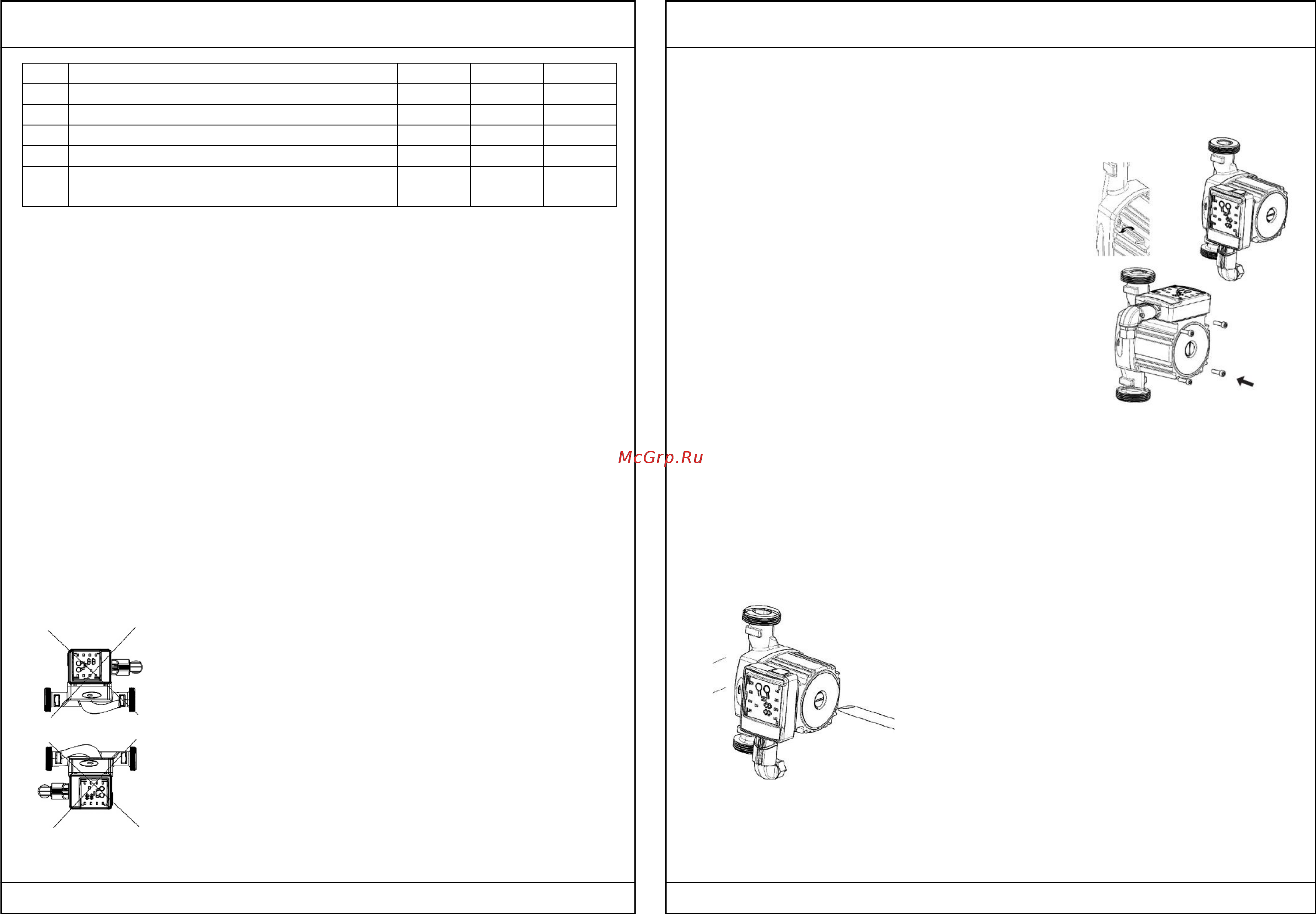

5. Указания по монтажу и подключению
5.1. Перед установкой насоса система отопления должна
быть промыта.
5.2. Направление движения теплоносителя должно
совпадать с направлением стрелки на корпусе насоса.
5.3. Для увеличения срока службы рекомендуется
устанавливать циркуляционный насос в обратную
магистраль.
5.4. Перед насосом рекомендуется устанавливать фильтр
механической очистки с размером ячейки 500÷800 мкм.
5.5. Насос следует устанавливать так, чтобы вал двигателя
находился в горизонтальном положении.
5.6. Электродвигатель насоса допустимо поворачивать только при полностью
слитом теплоносителе.
5.7. Не допускается устанавливать насос клеммной коробкой вниз.
5.8. Насос следует подключать к электросети
трёхжильным кабелем с сечением жилы не
менее 0,75 мм2. Присоединительные клеммы
расположены под крышкой клеммной коробки.
Подключение насоса к заземляющему контуру
обязательно.
5.9. В цепи питания насоса должно быть
установлено УЗО с током срабатывания не
более 30 мА.
5.10. Клеммная коробка должна быть
расположена таким образом, чтобы
возможность попадания в неё воды была
полностью исключена.
5.11. Кожух электродвигателя с клеммной
коробкой может быть переустановлен в любое
удобное положение. Для этого шестигранным ключом отвинчиваются 4 винта
крепления кожуха к корпусу насоса. Кожух устанавливается в нужное
положение.
6. Указания по запуску в эксплуатацию
6.1. Перед запуском насоса система отопления должна быть заполнена
теплоносителем. Статическое давление в точке установки насоса не должно
быть менее указанного в таблице технических характеристик.
6.2. Из системы необходимо полностью удалить воздух.
6.3.Установить на пульте управления режим
скорости III, и произвести пуск насоса.
6.4. На работающем насосе необходимо отвинтить
пробку для удаления воздуха из корпуса насоса.
После выпуска воздуха, пробку следует
установить на место.
6.5. Требуемый режим работы устанавливается в
зависимости от нужд потребителя.
7. Указания по эксплуатации
7.1. В процессе эксплуатации насоса следует
периодически проверять отсутствие попадание
влаги на клеммную коробку.
7.2. Процедуру выпуска воздуха из корпуса насоса (см.п.6.4.) следует
производить один раз в полгода, а также после каждого опорожнения и
заполнения системы теплоносителем. При этом следует соблюдать
