ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Сгон-отсекатель состоит из двух латунных (CW617N) полукопусов 1 и 2
подвижно соединенных между собою через уплотнительное сальниковое
кольцо 8 (EPDM). Полукорпуса стянуты между собой накидной гайкой 3
(CW617N).
В состав изделия входят два направленных в противоположные стороны
пружинных обратных клапана, которые в рабочем состоянии (накидная гайка
завинчена до упора) находятся в открытом положении, не препятствуя
протеканию рабочей среды. Обратные клапаны состоят из латунного
толкателя 4 (CW614N), золотника 5 (CW614N), золотникового
уплотнительного кольца 9 (EPDM) и пружины 7 (AISI 304). В полукорпусе с
муфтовой резьбой клапан установлен во вспомогательную золотниковую
втулку 6 (CW614N).
При полном закручивании накидной гайки толкатели открывают
клапаны. При раскручивании накидной гайки, подпружиненные золотники
перекрывают проходные отверстия полукорпусов, отсекая рабочую среду с
обеих сторон от отсекателя.
В полукорпусе с муфтовой резьбой имеется патрубок дренажного крана с
хромированным шаровым затвором 10 (CW617N), уплотненным седельными
кольцами 11 из тефлона (PTFE). Шаровой затвор приводится в движение
штоком (CW614N) и ручкой из силумина (на схеме не показаны). Сальниковое
уплотнение штока выполнено из колец EPDM.

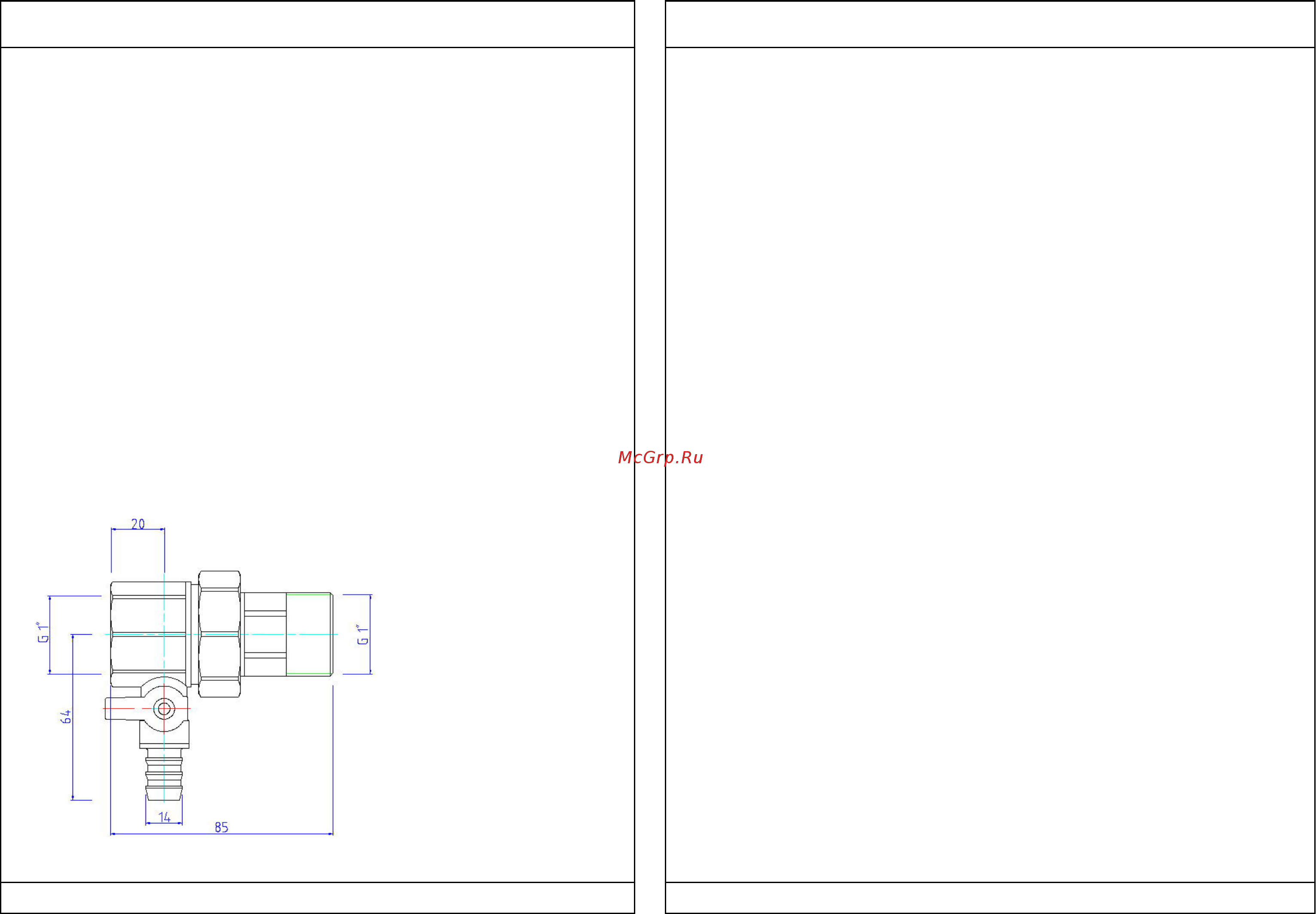

4. Габаритные размеры
5.Указания по монтажу
5.1. Сгон-отекатель может монтироваться на трубопроводах в любом
монтажном положении, с присоединением на трубной цилиндрической
резьбе по ГОСТ 6357.
5.2.Наличие в потоке механических частиц может ограничить запирающую
способность обратных клапанов, поэтому в системе рекомендуется
устанавливать фильтр механической очистки.
5.3.Направление потока транспортируемой среды –любое.
5.4. К накидной гайке при закручивании следует прикладывать крутящий
момент, не превышающий 15 Нм.
6.Указания по эксплуатации и техническому обслуживанию
6.1. Изделие должно эксплуатироваться при давлении и температуре,
изложенных в таблице технических характеристик.
6.2. При пропускании отсекателем рабочей среды при ослабленной
накидной гайке, следует отсоединить сгон от трубопровода и очистить
золотниковые седла обратных клапанов от грязи и накипи.
7. Условия хранения и транспортировки
7.1. Изделия должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150.
7.2. Транспортировка изделий должна осуществляться в соответствии с
условиями 5 по ГОСТ 15150.
8. Утилизация
8.1.Утилизация изделия (переплавка, захоронение, перепродажа)
производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-
Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня
1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и
потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в
редакции от 01.01.2015), а также другими российскими и региональными
нормами, актами, правилами, распоряжениями и пр., принятыми во
использование указанных законов.
8.2. Содержание благородных металлов: нет
9.Гарантийные обязательства
9.1.Изготовитель гарантирует соответствие изделия требованиям
безопасности, при условии соблюдения потребителем правил использования,
транспортировки, хранения, монтажа и эксплуатации.
9.2.Гарантия распространяется на все дефекты, возникшие по вине завода-
изготовителя.
9.3.Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания,
эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
