ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
8
Стандарт присоединительной резьбы
ГОСТ 6357-81
9
Способ управления
ручное
10
Диапазон температур рабочей среды
ºС
-20 ÷ + 120
11
Диапазон температур окружающей
среды
ºС
-20÷+60
12
Влажность окружающей среды
%
0÷60
4.Гидравлические характеристики
Марка
Х-ка
1/2"
3/4"
1"
1 1/4"
VT.226
КМС
0,26
0,13
Kv
17,7
44,4
VT.227
КМС
0,26
0,13
0,12
0,11
Kv
17,7
44,4
72,2
123,5
VT.228
КМС
0,76
0,63
0,62
Kv
10,32
20,16
31,75
КМС – коэффициент местного сопротивления;
Kv –пропускная способность, м3/час
5.Зависимость рабочего давления от температуры
Температура
Сº
Рабочее давление (бар) для кранов с номинальным
диаметром
1/2"
3/4"
1"
1 1/4"
0
40
40
40
25
15
40
40
40
25
25
40
40
40
25
50
37
35
33
25
75
31
30
26
22
100
25
20
18
16
120
5
4
3
2

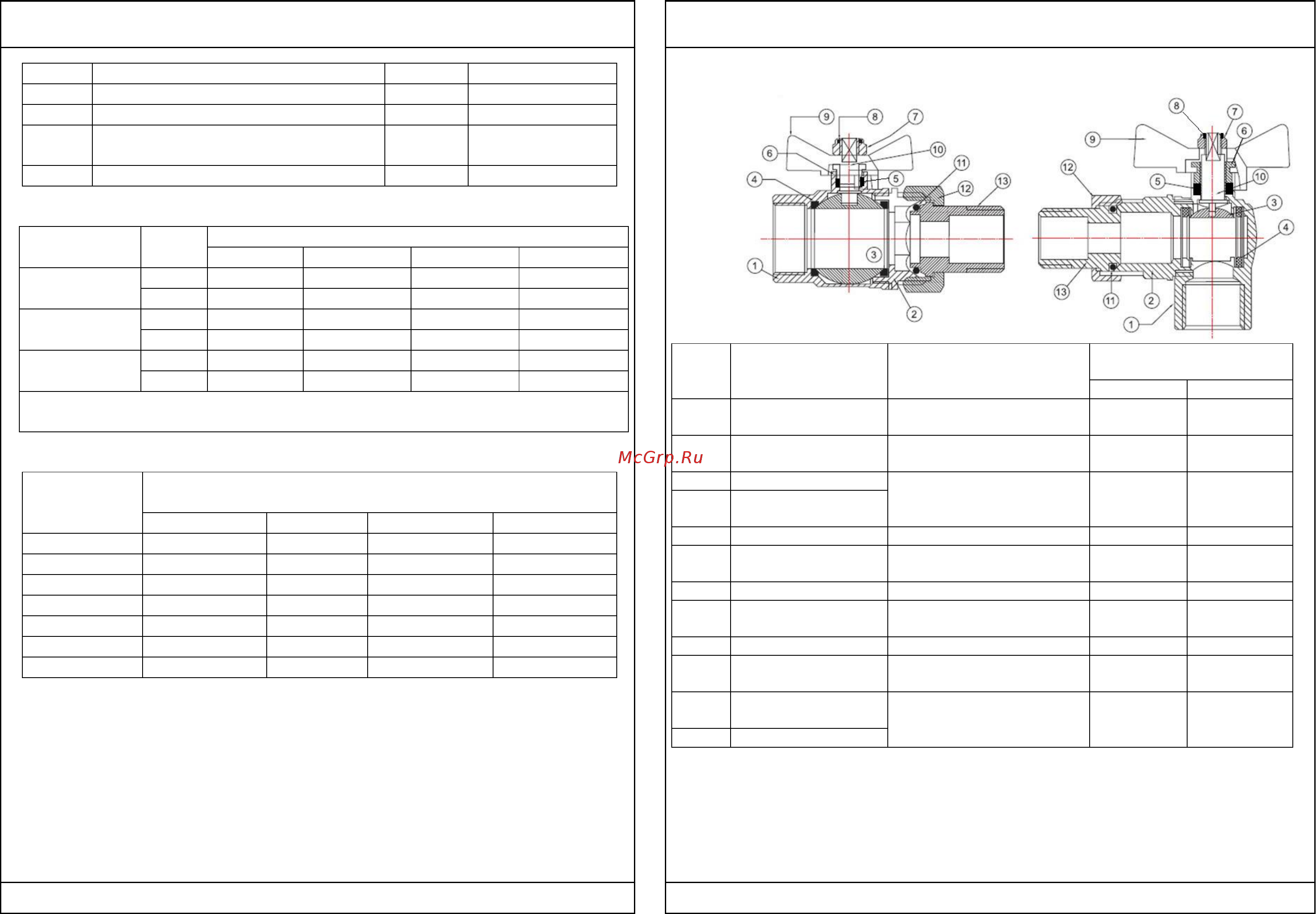

6. Конструкция и материалы
Полукорпуса крана собраны на метрической резьбе с уплотнением
пропилметакрилатным клеем анаэробного твердения Loctite (допущен для контакта с
пищевыми жидкостями).
Опорные поверхности седельных колец выполнены по технологии «упругой консоли»
(патент № 143996).
На самоуплотняющихся полусгонах (краны с индексом «R») дополнительно
установлены уплотнительные кольца из EPDM)
Поз.
Наименование
элемента
Материал
Марка материала по
нормам
РФ
Европа
1,2
Корпус
Латунь ГОШ
никелированная
ЛС59-2
CW617N
3
Затвор шаровой
Латунь хромированная по
медной подложке
ЛС59-3
CW614N
4
Кольца седельные
Тефлон с
термоприсадками
Фторопласт
Ф4С15УВ5
PTFE+C+EM
5
Уплотнитель
сальниковый
6
Гайка сальниковая
Латунь никелированная
ЛС59-3
CW614N
7
Гайка крепления
рукоятки
Сталь нержавеющая
08Х18Н10
AISI304
8
Кольцо контрящее
Полиэтилен
ПВД
LDPE
9
Рукоятка-бабочка
Силумин с эпоксидной
окраской
АК12
AlSi12(В)
10
Шток
Латунь
ЛС59-3
CW614N
11
Кольцо уплотнения
полусгона
Этилен-пропиленовый
каучук
EPDM
СКЭП
12
Гайка накидная
полусгона
Латунь ГОШ
никелированная
ЛС59-2
CW617N
13
Патрубок полусгона
