ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
сопротивления
16
Пропускная способность
дренажного крана
м3/час
3,5
17
Коэффициент местного
сопротивления дренажного крана
0,53
18
Минимальный перепад давлений
открытия обратного клапана
бар
0,03
19
Вес
г
315
20
Максимально допустимый
изгибающий момент,
действующий на корпус крана
Нм
120

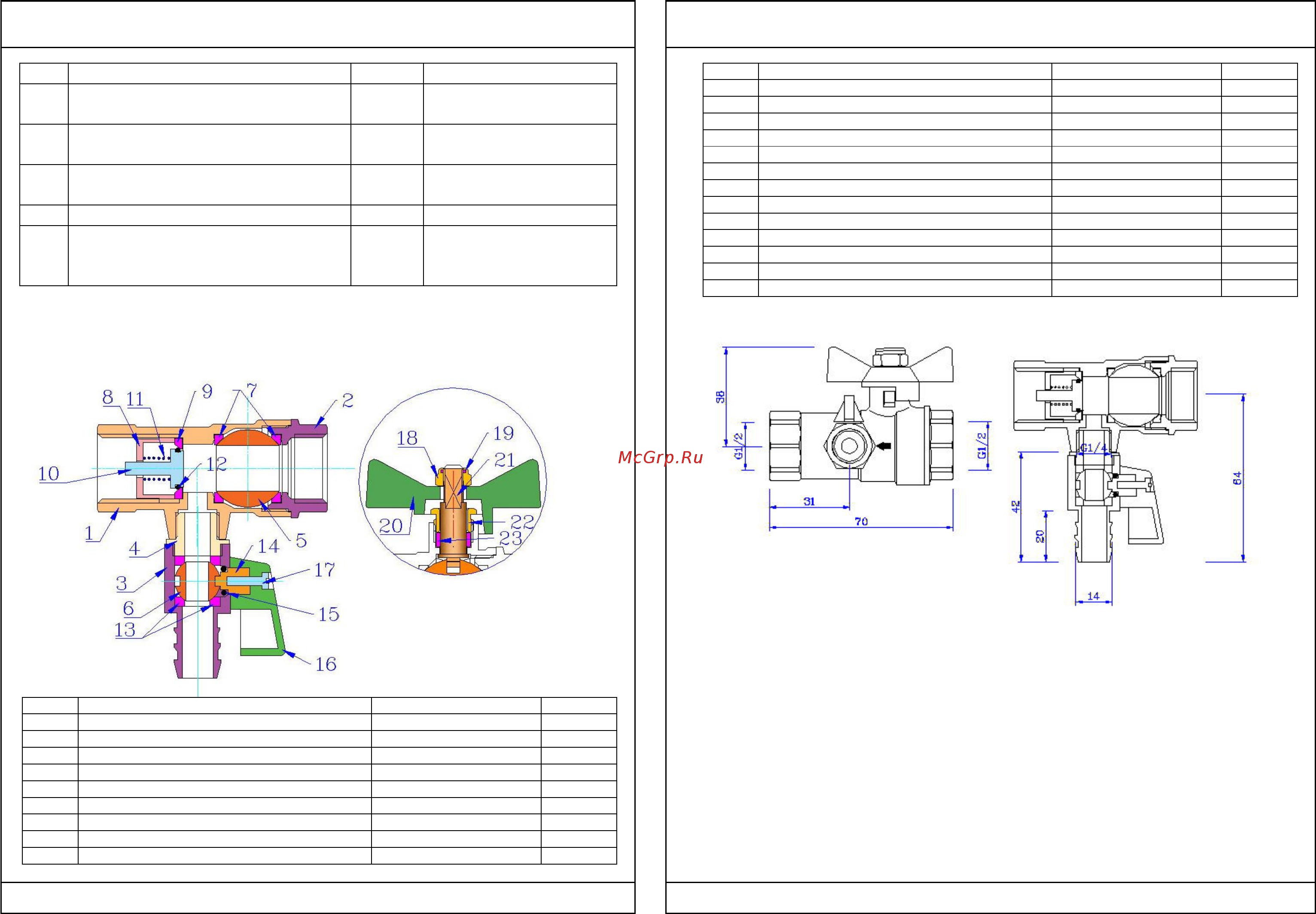

3. Конструкция и материалы
Поз.
Наименование
Марка
1
Большой полукорпус
CW617N
2
Малый поукорпус
CW617N
3
Корпус дренажного крана
CW617N
4
Пробка дренажного крана
CW617N
5
Шаровой затвор
CW617N
6
Шаровой затвор дренажного крана
CW617N
7
Седельные уплотнительные кольца
PTFE
8
Корпус обратного клапана
CW617N
9
Уплотнительное кольцо обратного клапана
PTFE
10
Золотник обратного клапана
Латунь
CW614N
11
Пружина обратного клапана
Нержавеющая сталь
AISI316
12
Золотниковое уплотнение обратного клапана
Эластомер
EPDM
13
Седельные кольца дренажного крана
Тефлон
PTFE
14
Шток дренажного крана
Латунь
CW614N
15
Сальниковое кольцо дренажного крана
Эластомер
EPDM
16
Ручка дренажного крана
Силумин
AlSi12(В)
17
Винт крепления ручки дренажного крана
Сталь оцинкованная
FePO2 G
18
Гайка крепления ручки
Сталь нержавеющая
AISI304
19
Фиксирующее кольцо
Полиэтилен
LDPE
20
Ручка шарового крана
Силумин
AlSi12(В)
21
Шток шарового крана
Латунь
CW614N
22
Сальниковая втулка
Латунь хромированная
CW617N
23
Сальник
Тефлон
PTFE
4. Габаритные размеры
5. Указания по монтажу
5.1. Кран может устанавливаться в любом монтажном положении, при этом
направление стрелки на корпусе должно совпадать с направлением потока.
5.2. В соответствии с ГОСТ 12.2.063-81 п.3.10, «кран не должен испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода.»
5.3. Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СП73.13330.2016.).

Содержание

Скачать
