ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

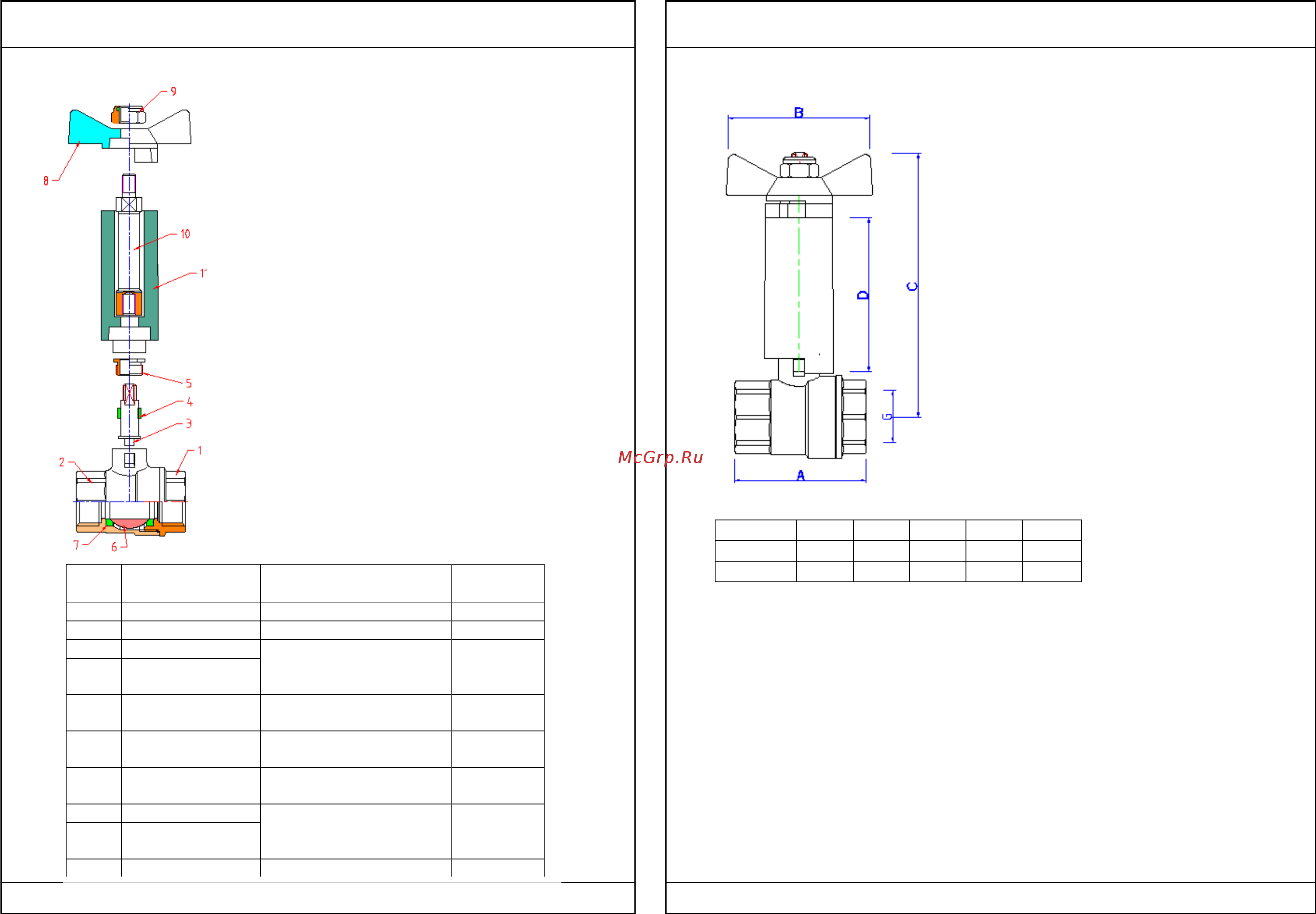

3.Конструкция и материалы
4. Габаритные размеры
5. Указания по монтажу
5.1.Кран может устанавливаться в любом монтажном положении.
5.2. В соответствии с ГОСТ 12.2.063-81 п.3.10, «кран не должен испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода.»
5.3. Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СП73.13330.2016.).
5.4. Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) или льняной пряди.
Размер
A,мм
В,мм
С,мм
D,мм
G2
1/2"
47,5
53
95
56
1/2″
3/4"
55,5
53
100
56"
3/4″
Поз.
Элемент
Материал
Марка
1,2
Корпус
Латунь никелированная
CW617N
6
Затвор шаровой
Латунь хромированная
CW614N
7
Кольца седельные
Тефлон с
термоприсадками
PTFE+C+E
M
4
Уплотнитель
сальниковый
5
Втулка
сальниковая
Латунь никелированная
CW614N
9
Гайка крепления
рукоятки
Сталь нержавеющая
AISI304
10
Удлинитель
штока
Латунь
CW614N
8
Рукоятка-бабочка
Силумин
AlSi12(В)
11
Удлинитель
рукоятки
3
Шток
Латунь
CW614N
