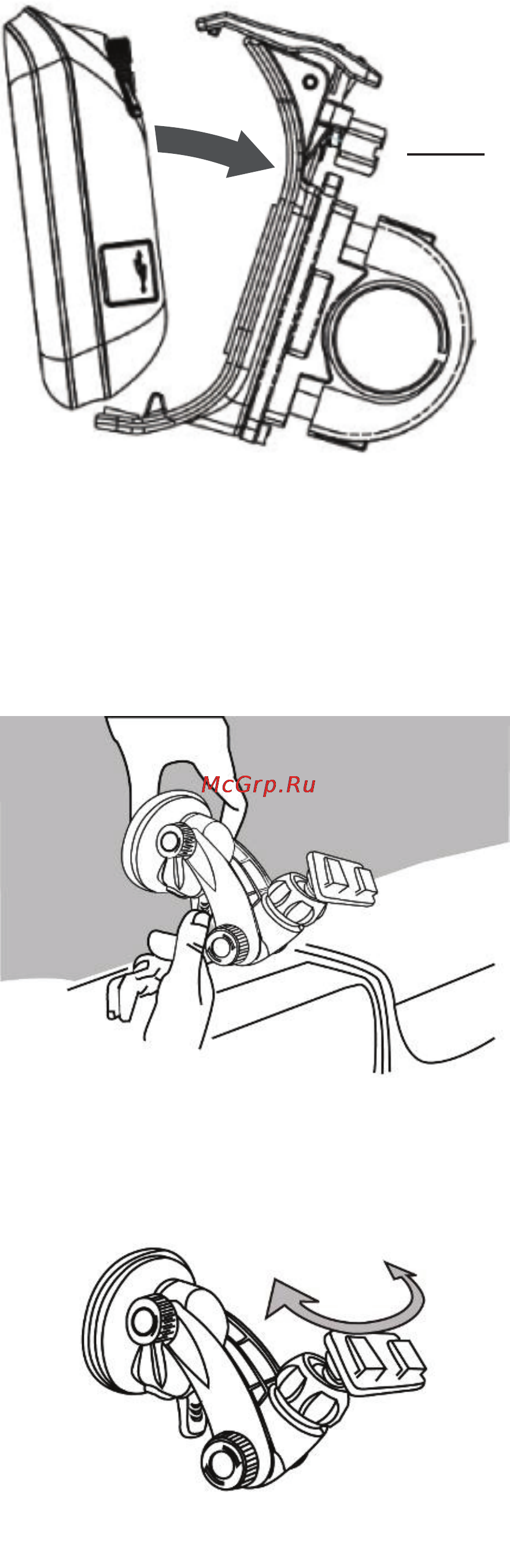

2.3.2 Установка навигатора в универсальный держатель

1. Приподнимите верхний рычаг универсального держателя.

2. Установите GPS-навигатор в посадочное место и опустите верхний рычаг универсального

держателя (Рис. 2-3-2-1).

3. Жестко зафиксируйте устройство, завернув запорный винт.

запорный винт

Рисунок 2-3-2-1

2.4 Установка навигатора на лобовое стекло автомобиля

2.4.1 Установка автомобильного кронштейна

1. Установите автомобильный кронштейн на выбранное место (Рис. 2-4-1-1).

Рисунок 2-4-1-1

2. Плотно прижмите кронштейн присоской к лобовому стеклу и нажатием на рычажок

зафиксируйте присоску на стекле.

3. Отрегулируйте угол наклона кронштейна для обеспечения удобства обзора (Рис. 2-4-1-2).

Рисунок 2-4-1-2
