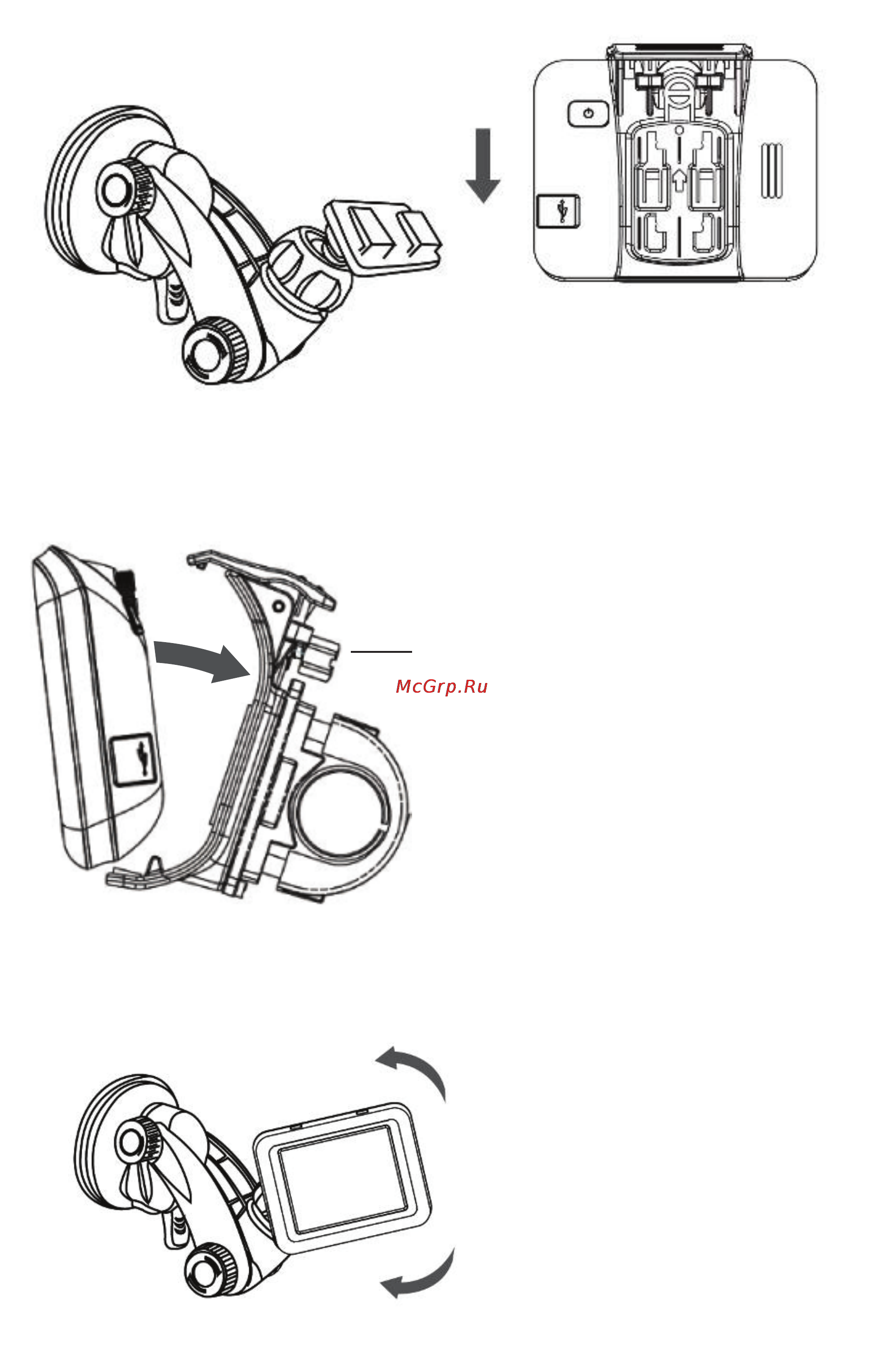

2.4.2 Установка навигатора в универсальный держатель
1. Насадите универсальный держатель на автомобильный кронштейн (Рис. 2-4-2-1).
Рисунок 2-4-2-1
2. Приподнимите верхний рычаг универсального держателя
3. Установите GPS-навигатор в посадочное место и опустите верхний рычаг универсального
держателя (Рис. 2-4-2-2).
запорный винт
Рисунок 2-4-2-2
4. Жестко зафиксируйте устройство, завернув запорный винт.
5. Окончательно настройте угол обзора на экран навигатора (Рис. 2-4-2-3).
Рисунок 2-4-2-3
