ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

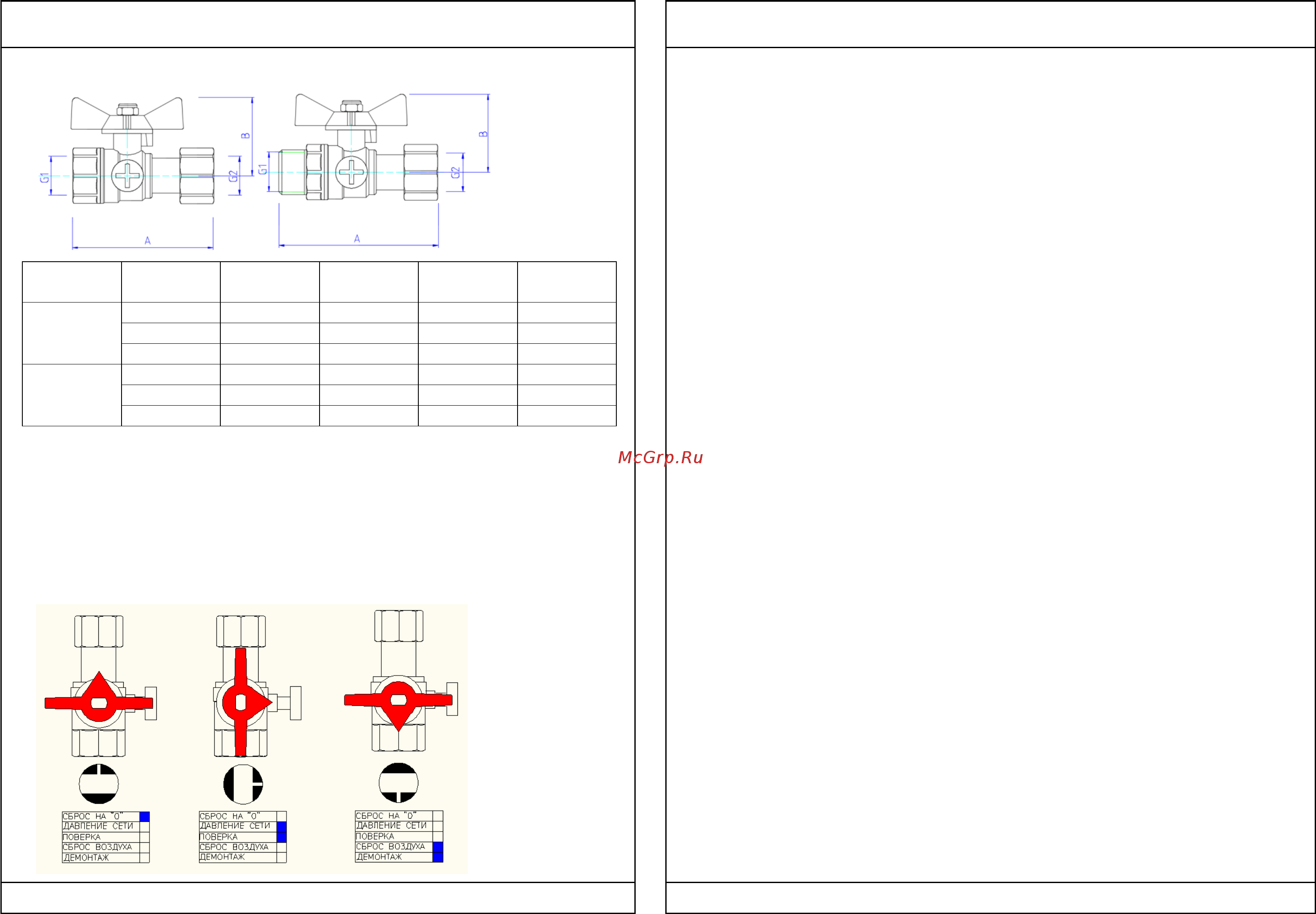

3.Габаритные размеры
Модель
G1,
дюймы
G2,
дюймы
А,
мм
В,
мм
Вес,
г
VT.806
1/2
1/2
75
37
158
1/2
3/8
73
37
137
1/2
1/4
73
37
135
VT.807
1/2
1/2
67
37
172
1/2
3/8
65
37
155
1/2
1/4
65
37
150
4.Указания по монтажу
4.1 Кран устанавливается на тупиковый резьбовой патрубок (бобышку)
трубопровода с наружной (для VT.807) или внутренней (для VT.806) резьбой
G1/2". Для демпфирования пульсаций давления и снижения влияния
температуры рабочей среды перед краном может устанавливаться сифонная
трубка (OR.1809).
4.2.Стрелка на ручке крана показывает положение бокового отверстия Ø 2мм в
шаровом затворе. В зависимости от положения стрелки (бокового отверстия)
кран может выполнять функции, показанные на схеме
4.3. Винт сервис-патрубка в зависимости от выполняемой операции должен
находиться в следующем положении:
- при индикации давления в сети – винт полностью завинчен;
- при сбросе показаний манометра на «0» -винт наполовину отвинчен;
- при поверке – винт полностью вывинчен;
- при сбросе воздуха – винт наполовину выкручен;
- при перекрытии манометра – винт полностью завинчен.
4.4. Манометр присоединяется к крану через патрубок с накидной гайкой.
Перед монтажом манометра следует проверить целостность паронитовой
прокладки накидной гайки.
4.5. Момент затяжки накидной гайки – не более 20 Нм.
4.6. Момент затяжки крана при монтаже - не более 30 Нм.
4.7. Допустимый изгибающий момент на корпус крана – не более 60 Нм.
5.Указания по эксплуатации и техническому обслуживанию
5.1.Кран должен эксплуатироваться при давлении и температуре,
изложенных в таблице технических характеристик.
5.2. Не допускается эксплуатировать кран с ослабленной гайкой крепления
ручки, так как это может привести к поломке шейки штока.
5.3. Винт сервис-патрубка рекомендуется отвинчивать с помощью отвертки.
5.4. Боковое отверстие шарового затвора рекомендуется прочищать стальной
проволокой диаметром 1,5-1,8 мм не реже, чем 1 раз в год.
5.6. Категорически запрещается допускать замерзание рабочей среды внутри
крана. При осушении системы в зимний период кран должен быть оставлен
полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.
6. Условия хранения и транспортировки
6.1.Изделия должны храниться в упаковке предприятия – изготовителя по
условиям хранения 3 по ГОСТ 15150.
6.2.Транспортировка изделий должна осуществляться в соответствии с
условиями 5 по ГОСТ 15150.
7. Утилизация
7.1.Утилизация изделия (переплавка, захоронение, перепродажа)
производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-
Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня
1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и
потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в
редакции от 01.01.2015), а также другими российскими и региональными
нормами, актами, правилами, распоряжениями и пр., принятыми во
исполнение указанных законов.
7.2. Содержание благородных металлов: нет
