Адрес: ООО «Данфосс», Россия, 143581, Московская обл., Истринский район, деревня Лешково, 217

Телефон: (495) 792-57-57, факс: (495) 792-57-63. E-mail: mc@danfoss.ru, www.danfoss.ru/VLT

Дополнительные возможности

 Дополнительные функции пуска,

остановки и защиты

 Таймер автоматического пуска/

остановки

 Компактный размер

 Торможение постоянным током

 4-строчный графический дисплей

 Многоуровневая система меню

настройки

Доступные опции

 Модули последовательной связи:

–EtherNet/IP

–PROFINET

–Modbus TCP

–PROFIBUS

–DeviceNet

–Modbus RTU

 Комплект для выносного

монтажа панели

 Карта применения

–Интеллектуальное управление

насосом

 Программное обеспечение для ПК:

–WinStart

–VLT® Motion Control Tool MCT 10

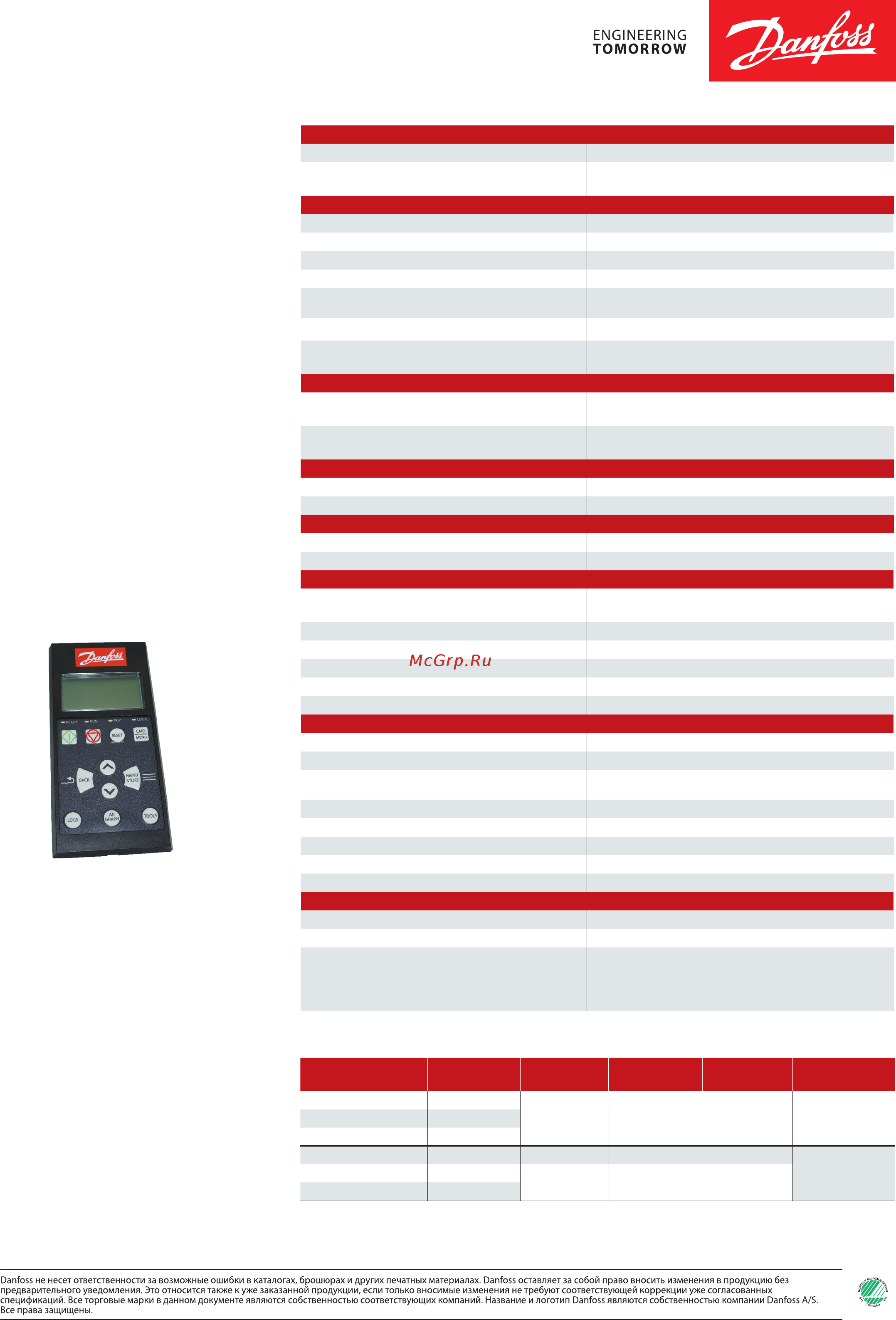

Панель управления VLT® LCP 601

 Комплект для выносного монтажа

–Степень защиты IP65

–Кабель 3 м в комплекте

 Технические характеристики:

–Многострочный графический

дисплей

–Выбор нескольких языков

–Доступен русский язык

–Построение графиков в режиме

реального времени

–Полный список параметров,

меню быстрой настройки

и настройка применения

–Вывод на экран нескольких окон

для мониторинга

Технические характеристики

Сеть питания (L1, L2, L3)

MCD6-xxxxB-T5 200-525 В переменного тока (± 10%)

MCD6-xxxxB-T7

380-690 В переменного тока (± 10%)

при соединении треугольником

Управляющее напряжение (клеммы А4, А5, А6)

CV1 (A8, A9) 24 В переменного / постоянного тока (± 20%), 2,8 А

CV2 (A8, A9) 110-120 В переменного тока (+10% / –15%), 600 мА

CV2 (A8, A9) 220-240 В переменного тока (+10% / –15%), 600 мА

Частота питающей сети 50/60 Гц (± 5%)

Номинальное напряжение изоляции

относительно земли

690 В переменного тока

Номинальное допустимое импульсное напряжение 6 кВ

Обозначение формы

Шунтирующее или постоянно включенное полупровод-

никовое пусковое устройство электродвигателя, форма 1

Защита от короткого замыкания

Согласование с полупроводниковыми предо-

хранителями

Тип 2

Согласование с предохранителями высокой от-

ключающей способности

Тип 1

Электромагнитная совместимость (в соответствии с Директивой ЕС 2014/35/ЕС)

Устойчивость к электромагнитным помехам IEC 60947-4-2

Электромагнитные помехи IEC 60947-4-2, класс B

Входы

Номинальные значения входных сигналов Активный 24 В постоянного тока, 8 мА (приблизительно)

Термистор электродвигателя (TER-05, TER-06) Отключение > 3,6 кОм, сброс > 1,6 кОм

Выходы

Релейные выходы

10A при ~ 250 В, резистивная нагрузка, 5 A

при ~ 250 В ток 15 А, коэф. мощности 0,3

Силовой контактор (13, 14) Нормально разомкнутый

Релейный выход А (21, 22, 23) Переключатель

Релейный выход B (33, 34) Нормально разомкнутый

Аналоговый выход (AO-07, AO-08) 0-20 мА или 4-20 мА (по выбору)

Максимальная нагрузка 600 Ом (12 В пост. тока при 20 мА) (точность ±5%)

Воздействия окружающей среды

Степень защиты MCD6-0020B ~ MCD6-0129B IP20

Степень защиты MCD6-0144B ~ MCD6-0579C IP00

Рабочая температура

От –10 °C до 60 °C, свыше 40 °C

с понижением характеристик

Температура хранения От –25 °C до 60 °C

Высота над уровнем моря при эксплуатации 0-1000 м, свыше 1000 м с понижением характеристик

Относительная влажность Относительная влажность от 5% до 95%

Степень загрязнения Степень загрязнения 3

Вибрация IEC 60068-2-6

Тепловыделение

Во время пуска 4,5 Вт на ампер

Во время работы

MCD6-0020B~MCD6-0042B

MCD6-0063B~MCD6-0129B

MCD6-0144B~MCD6-0244B

MCD6-0287B~MCD6-0579B

≤ 35 Вт, приблизительно

≤ 50 Вт, приблизительно

≤ 120 Вт, приблизительно

≤ 140 Вт, приблизительно

Размеры

Номинальный

ток, A

Масса, кг Высота, мм Ширина, мм Глубина, мм

Типоразмер

корпуса

21, 34 4.8

336 152 231 S142, 63, 69 4.9

86, 108, 129 5.5

144, 171, 194, 244 12.7 495 150 183

S287, 323, 410 15.5

523 150 213

527, 579 19

EtherNet/IP™ и DeviceNet™ являются торговыми марками компании ODVA, Inc.
