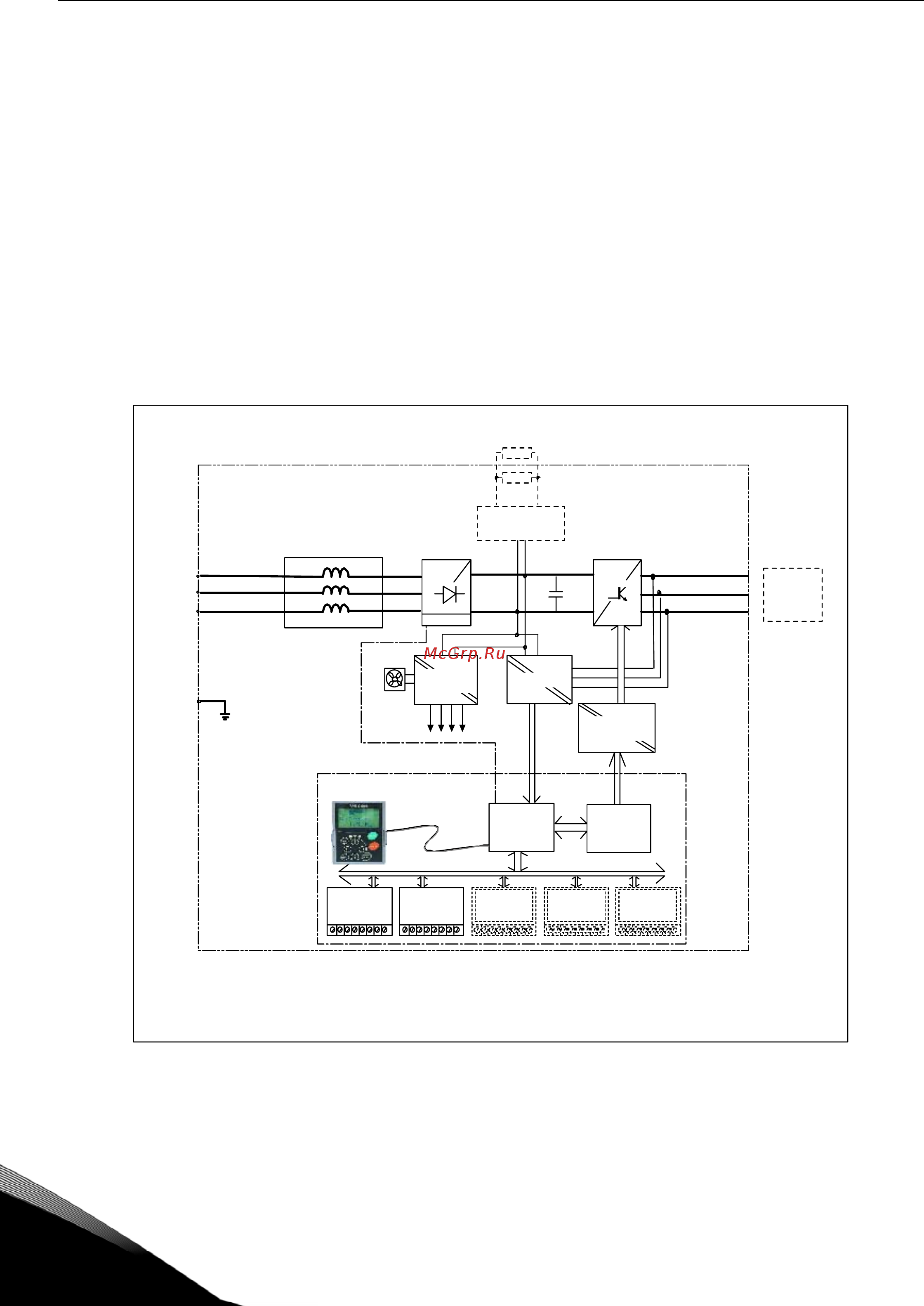

Vacon NXS0730-5A2L0SSA [16/110] Блок схема преобразователя частоты vacon nx приведена на рис 4 1 конструктивно преобразователь частоты состоит из двух основных блоков силового блока и блока управления компоновка преобразователя частоты иллюстрируется рисунками на страницах 52 59 на входе со стороны сети трехфазный дроссель переменного тока 1 и конденсатор звена постоянного тока 2 образуют lc фильтр который в соединении с выпрямительным мостом обеспечивает постоянное напряжение постоянного тока на входе igbt инверторного моста 3 дроссель переменного тока фильтрует как высокочастотные помехи со стороны сети так и помехи генерируемые преобразователем кроме того дроссель переменного тока улучшает форму кривой тока на входе преобразователя частоты мощность потребляемая преобразователем частоты из сети является практически активной igbt инверторный мост создает симметричное 3 фазное переменное напряжение питания двигателя регулируемое методом широтно импульсной модуляции шим
