Описание параметров vacon • 171
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
311 Analogue output scale 234567 (2.3.6, 2.3.5.6, 2.3.3.6)
Масштабируемые параметры аналогового выходного сигнала.
Сигнал Макс. значение сигнала
Выходная частота Макс. частота (пар. ID102)
Опорная частота Макс. частота (пар. ID102)
Скорость вращения двигателя Ном. скорость вращения двигателя 1 x n
mMotor
Выходной ток Ном. ток двигателя 1 x I
nMotor
Момент двигателя Ном. момент двигателя 1 x T
nMotor
Мощность двигателя Ном. мощность двигателя 1 x P
nMotor
Напряжение двигателя 100% x U
nmotor
Напряжение звена пост. тока
ПИ-опорное значение
ПИ-фактическое значение 1
ПИ-фактическое значение 2
ПИ-значение ошибки
ПИ-выход
1000 В
100% x макс. опорное значение
100% x макс. фактическое значение
100% x макс. фактическое значение
100% x макс. значение ошибки
100% x макс. выход
Таблица 8-7. Масштабирование аналогового выхода

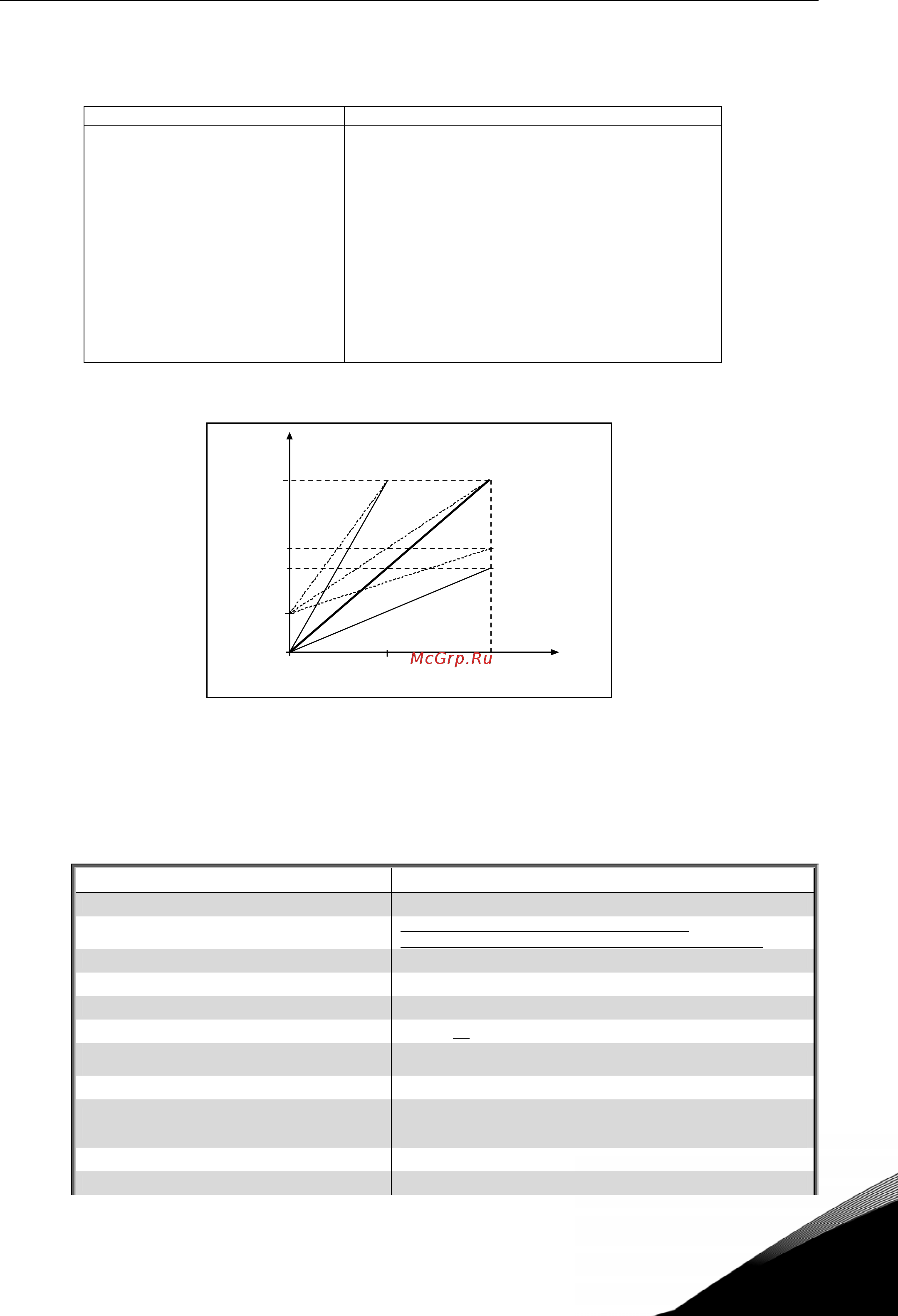

Рисунок 8-15. Масштабирование аналогового
выхода
312 Digital output function 23456 (2.3.7, 2.3.1.2)
313 Relay output 1 function 2345 (2.3.8, 2.3.1.3)
314 Relay output 2 function 2345 (2.3.9)
Параметры определяют функции дискретного и релейных выходов.
Значение параметра Содержание сигнала
0 = Не используется Не используется
Дискретный выход DO1 пропускает ток и
программируемые реле (RO1, RO2) активны, когда:
1 = Готов Преобразователь частоты готов к работе
2 = Работа Преобразователь частоты работает (двигатель запущен)
3 = Отказ Произошел отказ
4 = Отказ инвертирован Отказа не произошло
5 = Предупреждение о перегреве
преобразователя частоты
Температура радиатора превысила +70 °C
6 = Внешний отказ или предупреждение Отказ или предупреждение в зависимости от пар. ID701
7 = Отказ опорного сигнала или
предупреждение
Отказ или предупреждение в зависимости от пар. ID700
- если аналоговый опорный сигнал 4—20 мА и сигнал
<4 мА
8 = Предупреждение Всегда при наличии предупреждения
9 = Реверс Выбрана команда Реверс
1,00
20 мА
4 мА
10 мА
0,5
0 мА
NX12K18
12 мА
ID310 = 1
ID311 = 100%
ID311 =
50%
ID310 = 0
ID311 = 200%
Аналоговый
выходной
ток
Макс. значение
сигнала выбирается
параметром ID307
