ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 91
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
Рисунок 7-13. Сравнение параметров
7.3.6.5. Безопасность (Security)
Примечание. Подменю Безопасность защищено паролем. Храните пароль в безопасном месте!
Пароль (Password, S6.5.1)
Выбранная макропрограмма может быть защищена паролем (S6.5.1) от несанкционированного
изменения.
По умолчанию пароль не используется. Если вы хотите активизировать эту функцию, войдите в
режим редактирования, нажав на Кнопку перемещения по меню вправо. После того, как на
дисплее появится мигающий ноль, можно задать пароль с помощью Кнопок просмотра. В качестве
пароля мож
ет быть выбрано любое число от 1 до 65535.
Вы можете также задать пароль при помощи цифр. В режиме редактирования еще раз нажмите на
Кнопку перемещения по меню вправо и на дисплее появится еще один ноль. Теперь вначале
задайте число единиц (цифра в правом разряде). Затем нажмите на Кнопку перемещения по меню
влево и, так
им же образом, установите число десятков (второй разряд) и т. д. По окончании
набора пароля подтвердите его значение, нажав на Кнопку Enter (Ввод). Функция пароля
активизируется через время, определенное заданным Временем ожидания (Timeout time) (P6.6.3)
(см. стр. 94).
Если теперь вы попытаетесь изменить макропрограмму или пароль, вам будет выдан запрос на
подтверждение действующего пароля. Парол
ь следует вводить с помощью Кнопок просмотра.
Функцию пароля можно отключить, установив значение равным 0.

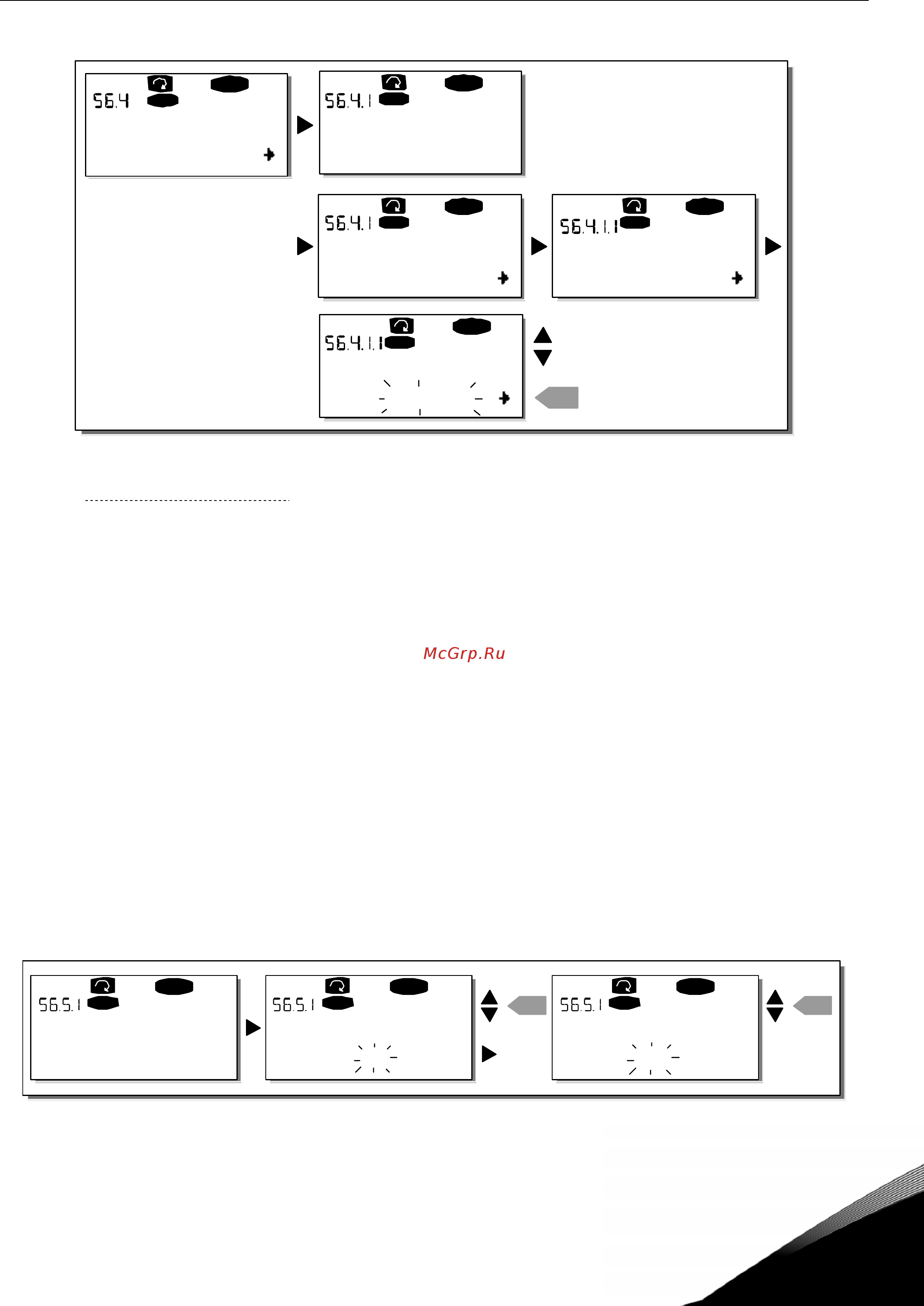

Рисунок 7-14. Задание пароля
Примечание. Храните пароль в безопасном месте. Без ввода пароля никакие изменения не могут быть
внесены!
C1
Î
C3
READY
RE AD Y
I/Oterm
READY
I/Oterm
enter
I/Oterm
P1
Î
P6
READY
I/Oterm
READY
I/Oterm
0
Сравнение парам.
Набор 1
Набор 1
ПОДТВЕРЖДЕНИЕ ИЗМЕНЕНИЯ
РЕДАКТИРОВАНИЕ ЗНАЧЕНИЯ
ИЛИ
20,0 Гц
20,0 Гц
P2.1.2= 50,0
P2.1.2= 50,0
READY
I/Ot erm
0
READY
I/Oterm
enter
00
READY
I/Oterm
enter
Пароль
Не использ.
Пароль Пароль
ÈËÈ
