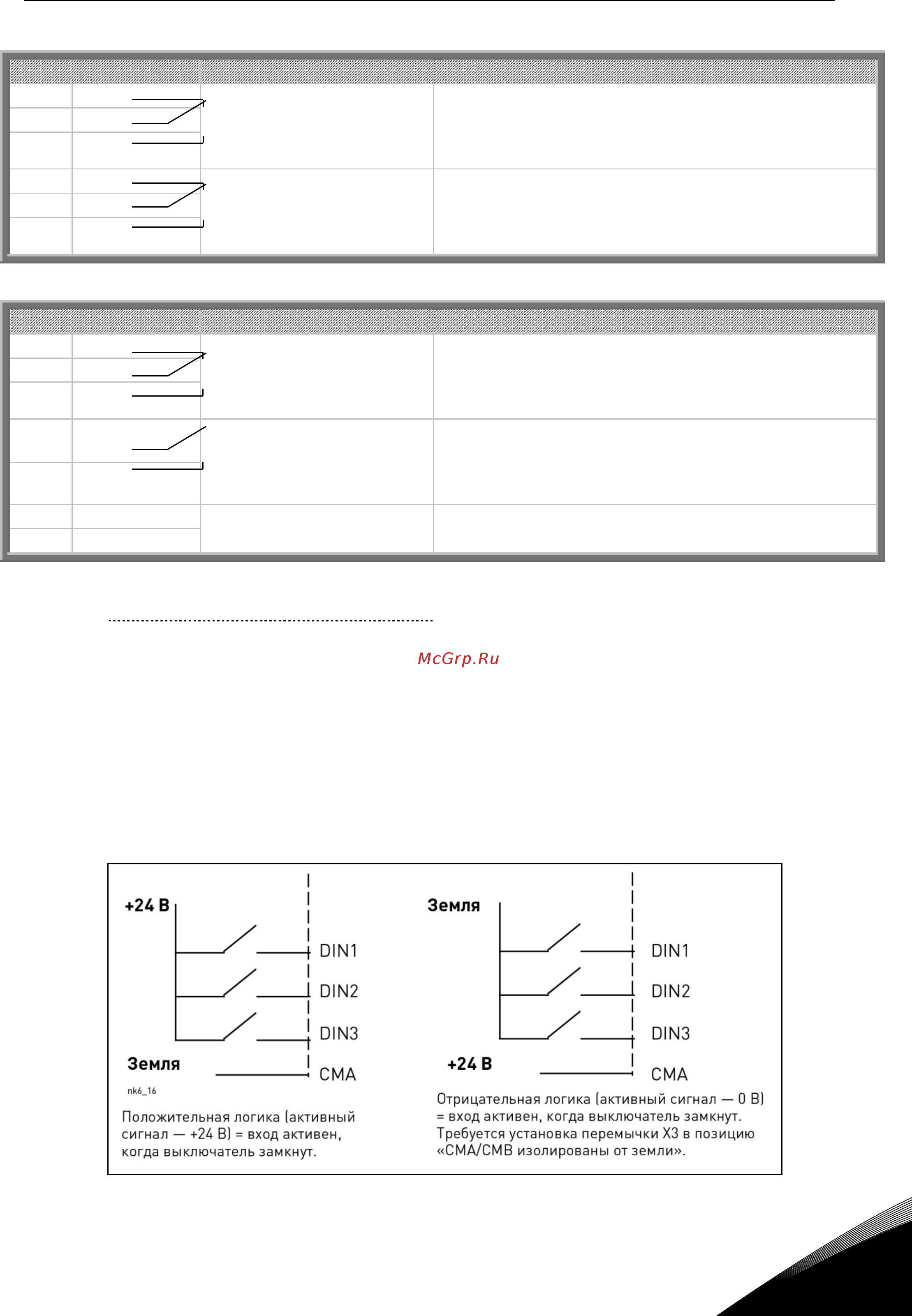

КАБЕЛИ И СОЕДИНЕНИЯ vacon • 41
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
NXOPTA2
21
RO1/1
Релейный выход 1
Коммутационная способность
24 В=/8 A
250 В перем. тока / 8 А
125 В=/0,4 A
Мин. коммутируемая нагрузка
5 В/10 мА
22
RO1/2
23
RO1/3
24
RO2/1
Релейный выход 2
Коммутационная способность
24 В=/8 A
250 В перем. тока / 8 А
125 В=/0,4 A
Мин. коммутируемая нагрузка
5 В/10 мА
25
RO2/2
26
RO2/3
Табл.
6-10. Сигналы клемм входов/выходов управления на базовой релейной плате NXOPTA2
NXOPTA3
21
RO1/1
Выход реле 1
Коммутационная способность
24 В=/8 A
250 В перем. тока / 8 А
125 В=/0,4 A
Мин. коммутируемая нагрузка
5 В/10 мА
22
RO1/2
23
RO1/3
25
RO2/1
Релейный выход 2
Коммутационная способность
24 В=/8 A
250 В перем. тока / 8 А
125 В=/0,4 A
Мин. коммутируемая нагрузка
5 В/10 мА
26
RO2/2
28
TI1+
Вход термистора
29
TI1–
Табл.
6-11. Сигналы клемм входов/выходов управления на базовой релейной плате NXOPTA3
6.2.2.1
Инверсия сигналов дискретных входов
Активный уровень сигнала зависит от того, к какому потенциалу подключены общие входы
CMAи CMB (клеммы 11 и 17). Они могут быть подключены к потенциалу +24 В или 0 В («земля»).
См. Рис.
6-13.
Во всех цепях управления инвертора рекомендуется использовать положительную логику
сигналов. При использовании отрицательной логики требуется принимать дополнительные
меры для соблюдения требований стандартов безопасности.
Напряжение управления 24 В и потенциал «земли», используемые для дискретных входов
и общих входов (CMA, CMB), могут быть как внутренними, так и внешними.
Рис.
6-13. Положительная или отрицательная логика
