Vacon NXP 0114 2A2H0SSS [22/90] Vacon установка
![Vacon NXP 0114 2A2H0SSS [22/90] Vacon установка](/views2/1563839/page22/bg16.png)
20 • vacon УСТАНОВКА
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
5

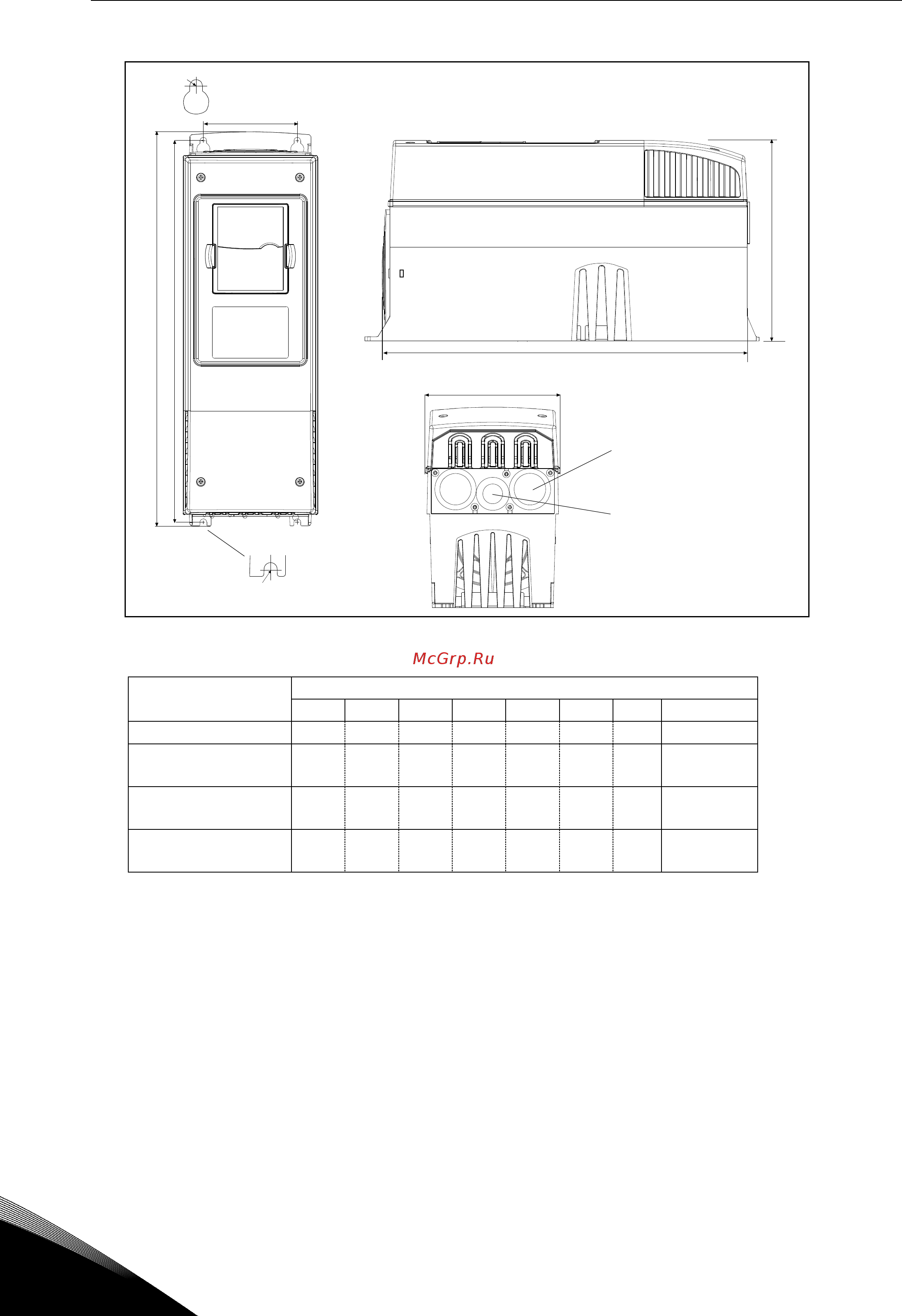

Рис.
5-1. Габариты инвертора Vacon NX, IP21
Тип
Размеры, мм
W1
W2
H1
H2
H3
D1
∅
E1∅
NXI_0004...0012 5
128
100
327
313
292
190
7
3 x 28,3
NXI_0016...0045 5
NXI_0004...0034 6
195 148 558 541 519 237 9 3 x 37
NXI_0061...0105 5
NXI_0041...0052 6
237 190 630 614 591 257 9 3 x 47
NXI_0140 5
NXI_0062...0100 6
285 255 755 732 721 312 9 3 x 59
Табл.
5-1. Габариты инверторов с разными типоразмерами, IP21
W1
W2
H1
H2
Ø
D1
H3
fr5ip21.fh8
Ø
E1Ø
E2Ø*
