70 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7
7.3.6.5
Безопасность
ПРИМЕЧАНИЕ. Подменю
Security (Защита)
защищено паролем. Храните пароль в надежном
месте!
Пароль (Password, S6.5.1)
Для защиты от несанкционированного изменения прикладной программы можно
воспользоваться функцией установки пароля
(S6.5.1).
По умолчанию функция пароля не используется. Чтобы активировать эту функцию, войдите
в режим редактирования, нажав
кнопку перемещения по меню «вправо»
. На дисплее появится
мигающий ноль, и можно задать пароль с помощью
кнопок просмотра меню
. Паролем может
быть любое число от 1 до 65 535.
Обратите внимание, что пароль также можно настроить поразрядно. Для этого в режиме
редактирования нажмите еще раз
кнопку перемещения по меню «вправо»
. На дисплее отобразится
еще один ноль. Сначала задайте разряд единиц. Для перехода к разряду десятков нажмите
кнопку
перемещения по меню «вправо»
и так далее. Подтвердите пароль, нажав кнопку
enter
. Функция
пароля начнет действовать по истечении времени
Timeout time (Время Ожидания)
(P6.6.3)
(см. стр. 72).
Теперь при попытке сменить прикладную программу или изменить пароль будет отображаться
запрос на ввод текущего пароля. Введите пароль с помощью
кнопок просмотра меню
.
Функцию пароля можно отключить, введя значение 0.

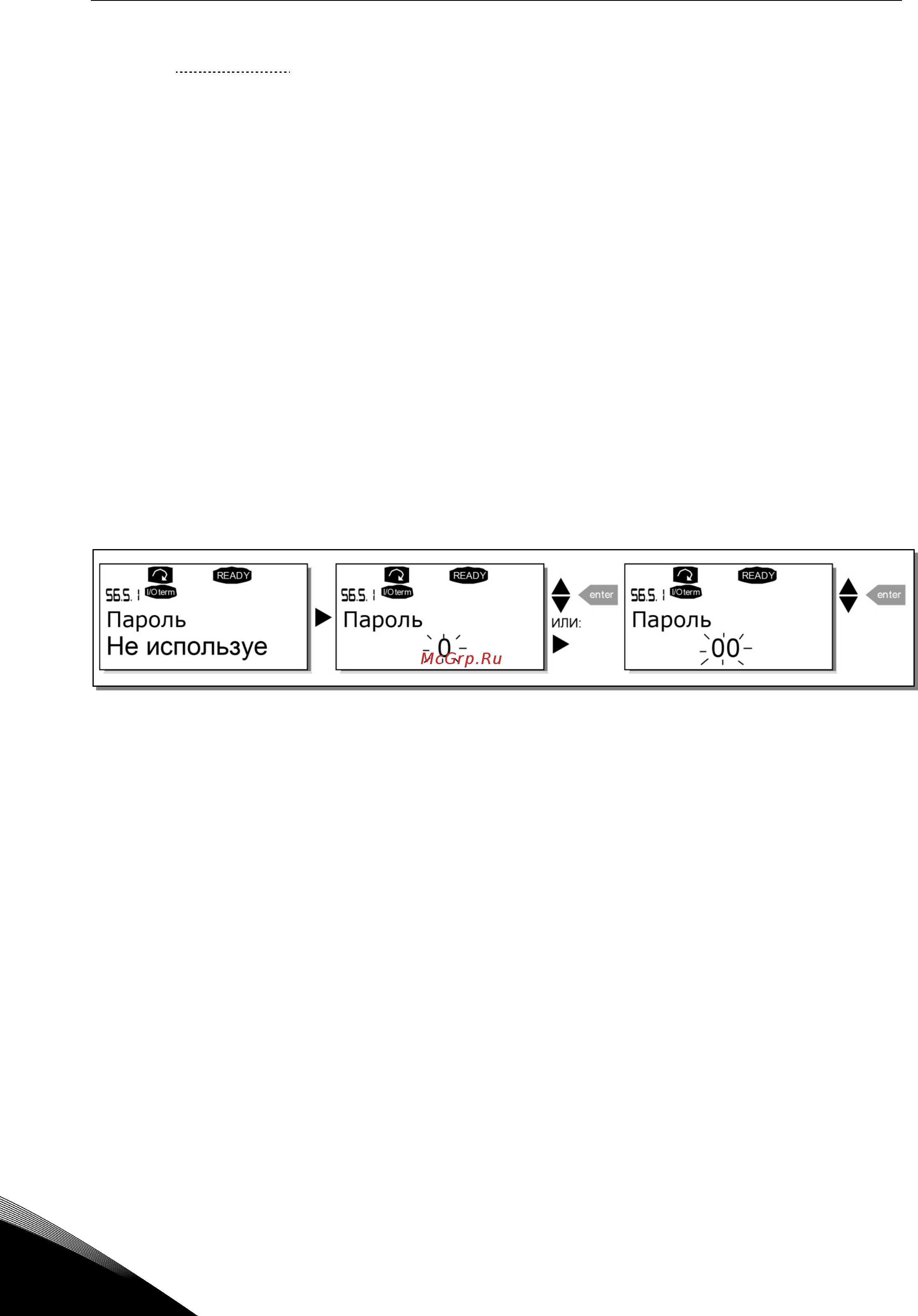

Рис.
7-14. Настройка пароля
Внимание! Храните пароль в надежном месте! Никакие изменения не будут возможны, пока не
будет введен правильный пароль.
Блокировка параметров (Parameter Lock, P6.5.2)
Функция «Parameter Lock» («Блокир Параметра») позволяет установить запрет на изменение
параметров.
Если установлена блокировка параметров, при попытке изменить значение параметра на дисплее
будет отображаться слово
*locked* (*Блокирован*)
.
ПРИМЕЧАНИЕ. Эта функция не предотвращает несанкционированное изменение значений
параметров.
