ПАНЕЛЬ УПРАВЛЕНИЯ VACON • 109
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
6.3.8.5 Настройки панели управления
В меню System menu (Системное меню) предусмотрено подменю Keypad settings (Настройки
панели управления), с помощью которого можно настроить дополнительные параметры
операторского интерфейса устройства Active Front End.
Найдите подменю Keypad settings (Настройки панели управления) (S6.6). Это подменю
включает четыре страницы (P#) с параметрами, связанными с работой панели управления.

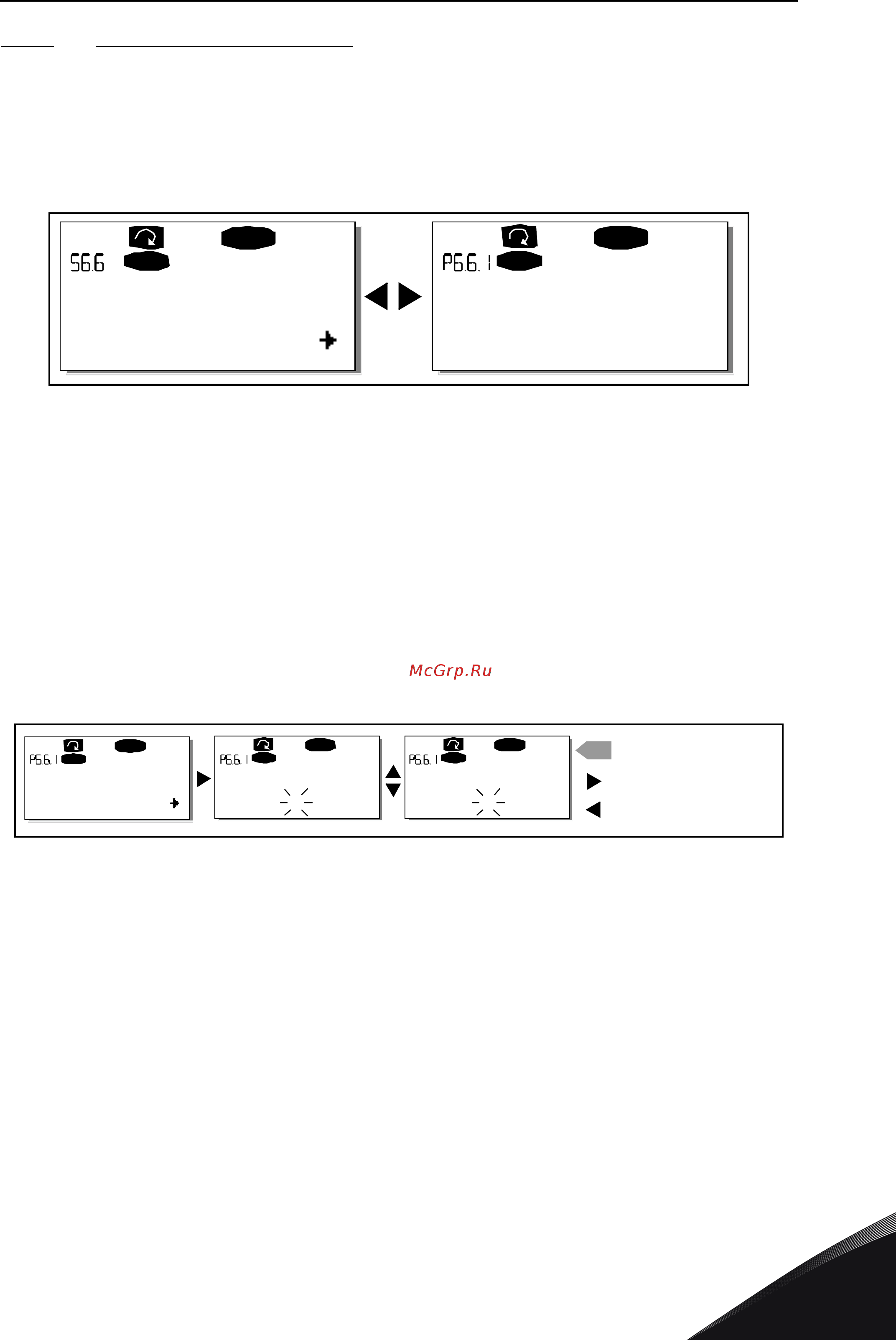

Рис. 71. Подменю настройки параметров панели управления
Страница по умолчанию (P6.6.1)
Здесь можно выбрать местоположение (страницу), к которому будет автоматически
перемещаться дисплей после истечения времени Timeout time (Время ожидания) (P6.6.3)
(см.Время ожидания (P6.6.3)) или при подаче питания на панель управления.
Если для параметра Default page (Страница по умолчанию) выбрано значение 0, функция не
активируется и на дисплее остается страница, которая отображалась последней. Нажмите
кнопку «вправо» для перехода в режим редактирования. Измените номер главного меню
с помощью кнопок «вверх» и «вниз». Чтобы изменить номер подменю/страницы, нажмите
кнопку «вправо». Если желаемая страница для перехода по умолчанию находится на третьем
уровне, повторите процедуру. Подтвердите новую страницу по умолчанию с помощью кнопки
enter. Для возврата в предыдущее меню нужно нажать кнопку «влево».
Рис. 72. Настройка страницы по умолчанию
Страница по умолчанию меню управления (P6.6.2)
Здесь можно выбрать местоположение (страницу) в Меню управления (только в прикладных
программах специального назначения), к которому будет автоматически перемещаться
дисплей после истечения времени Timeout time (Время ожидания) (P6.6.3) (см.Время ожидания
(P6.6.3)) или при подаче питания на панель управления.
Процедура настройки страницы по умолчанию показана на (Рис. 72).
Время ожидания (P6.6.3)
Параметр Timeout time (Время ожидания») определяет время, по истечении которого экран
панели управления возвращается к странице по умолчанию (P6.6.1) (См. Страница по
умолчанию (P6.6.1))
Войдите в режим редактирования, нажав кнопку «вправо». Установите требуемое время
ожидания и подтвердите его с помощью кнопки enter. Для возврата в предыдущее меню нужно
нажать кнопку «влево».
P1
P5
READ Y
I/Oterm
0.
READY
I/Oterm
Key pad s ettings
De f ault pa ge
0.
REDY
I/Oterm
REDY
I/Oterm
REDY
I/Oterm
0.
1.
enter
Default pageDefault pageDefault page
11195.emf
